A méretezés olyan folyamat, amelynek során méreteket tartalmazó megjegyzéseket ad hozzá a rajzhoz.
Többféle típusú és tájolású méretezést hozhat létre. Az alapvető méretezési típusok a következők:
- Hossz
- Sugárirányú (sugár, átmérő és megtört)
- Szög
- Koordináta
- Ívhossz

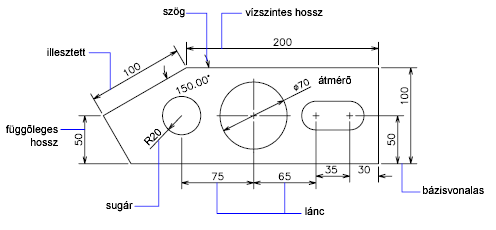

A hosszméretek lehetnek vízszintesek, függőlegesek, illesztettek, elforgatottak, bázisvonalasok vagy láncméretek. Az ábrán néhány példa látható.
A Méretstílus-kezelő több mint 70 méretezéssel kapcsolatos beállításával a méretek megjelenését szinte minden szempontból szabályozhatja. Beállíthatja például a méretezett objektum és a segédvonalak közötti pontos távolságot. Mindezen beállítások egy vagy több méretstílusba menthetők. Ha a méretstílusokat rajzsablon (dwt) fájlba menti, minden egyes új rajz megkezdésekor elérhetők lesznek.
A rajz elrendezése és a méretek léptékezése leegyszerűsíthető, ha a méreteket elrendezéseken hozza létre, nem pedig a modelltérben.
