A letörés két objektumot köt össze, amelyek egy lapított vagy ferde él mentén találkoznak.
A letörés két objektumot köt össze egy szög alatt hajló vonallal. Ez általában egy sarok ferde élének megjelenítésére szolgál.
Letörheti a következő objektumokat:
- Vonalak
- Vonalláncok
- Sugarak
- Szvonalak
- 3D szilárdtestek (az AutoCAD LT programban nem érhető el)
A LETÖR parancs egy vonallánc valamennyi sarkának ferde levágására (tehát letörésére) használható egyetlen parancs alkalmazásával.
Ha a letörésben részt vevő mindkét objektum ugyanazon a fólián található, akkor a letörési vonal is erre a fóliára kerül. Ellenkező esetben a program a letörési vonalat az aktuális fólián helyezi el. A fólia hatással van az objektum tulajdonságaira, így a színre és a vonaltípusra is.
Ha egynél több objektumhalmazon kíván letörést végrehajtani, használja a Többszörös opciót.
Letörés a távolságok megadásával

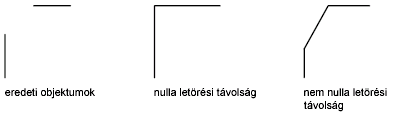

A letörési távolság az a hossz, amellyel az egyes objektumokat meg kell hosszabbítani, vagy le kell metszeni annak érdekében, hogy a letörési vonallal találkozzanak, illetve egymást metsszék. Ha mindkét letörési távolság értéke nulla, az objektumok levágása, illetve hosszabbítása akkora lesz, hogy azok találkozzanak, de letörési vonalat nem rajzol a program. A Shift billentyű lenyomva tartása az objektumok kiválasztása közben az aktuális letörési távolság értékét a 0 értékkel írja felül.

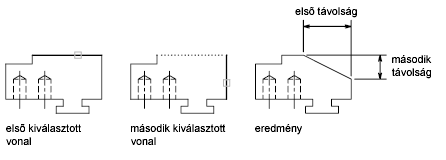

Az alábbi példában az első vonal letörési távolsága 0.5, míg a másodiké 0.25 értékű. A letörési távolság meghatározása után a példa szerint ki kell jelölni a két vonalat.
Letört objektumok hosszabbítása és elmetszése
Alapértelmezés szerint az objektumok elmetsződnek a letörést követően, de a Metszés opció segítségével ezt meg lehet akadályozni.
Letörés létrehozása megadott hossz és szög alapján
Két objektum élének letörése megadható az elsőként kiválasztott objektumon található letörési vonal kezdőpontjának meghatározásával, majd a letörési vonalnak ezzel az objektummal bezárt szögének megadásával.

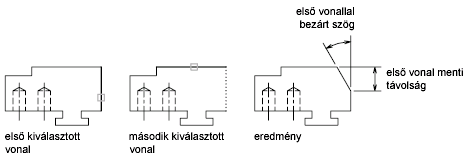

Az alábbi példában két vonal letörése úgy jön létre, hogy a letörési vonal az első vonal végétől 1.5 egységnyire kezdődik, és 30 fokos szöget zár be az első vonallal.
Vonalláncok és vonallánc-szakaszok letörése
Letörheti egy vonallánc olyan szakaszait, amelyek szomszédosak, vagy legfeljebb egy ívszakasz választhatja el őket. Ha egy ívszakasz választja el őket, mint azt az ábra is mutatja, a letörés művelet törli az ívet, és letörési vonallal helyettesíti.
Egy nyílt vonallánc végpontjait is letörheti. Ez a művelet zárt vonalláncot hoz létre.
Teljes vonallánc letörése

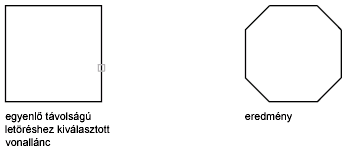

Teljes vonallánc letörésekor a program valamennyi metszéspontot letöri. Ilyen esetekben érdemes egyenlő értékűre választani az első és a második letörési távolságot.
A példában a letörési távolságok egyenlők.
Ha egy teljes vonalláncon letörést hajt végre, a program csak azokat a szakaszokat töri le, amelyek elég hosszúak a letörés távolságának befogadására. A következő ábrán látható vonalláncnak van néhány szakasza, amely túl rövid a letöréshez.
