LETÖR (parancs)

Ferdén levágja az objektumok éleit.

Keres

A megadott távolságokat és szögeket a program olyan sorrendben alkalmazza, amilyenben Ön az objektumokat kiválasztja.

Vonalak, vonalláncok, sugarak és segédvonalak törhetők le.

Ha a termék támogatja a 3D modellezést, akkor 3D szilárdtestek és felületek is letörhetők. Ha a letöréshez hálót választ ki, a művelet végrehajtása előtt kiválaszthatja, hogy a hálót átalakítja-e szilárdtestté vagy felületté. (Az AutoCAD LT programban nem érhető el.)

A következő promptok jelennek meg.

Első sor

Megadja az elsőt a kétdimenziós letöréshez szükséges két él közül.

Ha vonalat vagy vonalláncot választ ki, azok hossza módosul, alkalmazkodva a letörési vonalhoz. Az objektumok kiválasztásakor a Shift billentyű lenyomva tartásával felülírhatja az aktuális letörési távolságokat 0 értékre.

Ha a kiválasztott objektumok egy 2D vonallánc vonalszegmensei, szomszédosnak kell lenniük, vagy egy szegmensnél több nem választhatja el őket. Ha egy másik vonallánc-szakasszal vannak elválasztva, akkor a LETÖR törli az őket elválasztó szakaszt, majd helyettesíti a letöréssel.

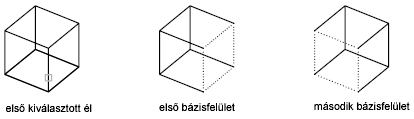

Kijelölheti egy 3D szilárdtest élét is letöréshez, majd jelezheti, hogy a két szomszédos felület közül melyik az alapfelület. (Az AutoCAD LT programban nem érhető el.)

Válasszon a felületkiválasztási opciók közül

(Az AutoCAD LT programban nem érhető el.)

Az o karakter beírása vagy az Enter billentyű lenyomása a kiválasztott felületet állítja be alapfelületként. A v karakter beírásakor a program a kijelölt élhez tartozó két felület egyikét választja ki.

Miután kiválasztotta az alapfelületet és a letörési távolságokat, válassza ki az alapfelület éleit a letöréshez. Az éleket ki lehet választani egyenként, vagy egyszerre.

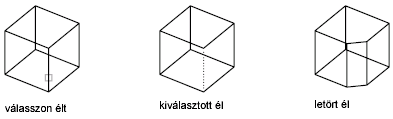

Él

(Az AutoCAD LT programban nem érhető el.)

Kiválaszt egy önálló élt a letöréshez.

Hurok

(Az AutoCAD LT programban nem érhető el.)

A program Élhurok módba kapcsol.

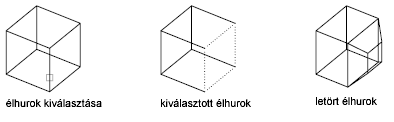

Élhurok

(Az AutoCAD LT programban nem érhető el.)

Minden élt kiválaszt a bázisfelületen.

Vissza

Visszavonja a parancs előző műveletét.

Vonallánc

Az opcióval teljes 2D vonalláncot lehet letörni.

A metsző vonallánc-szakaszok a vonallánc minden csúcspontjánál letörésre kerülnek. A letörési vonalak a vonallánc új részeivé válnak.

Ha a vonalláncban a letöréshez képest túl rövid vonalszakaszok vannak, ők nem lesznek letörve.

Megjegyzés: Egy nyílt vonallánc végpontjait is letörheti, ha kijelöli a vonalláncszakaszt a lehetőség megadása előtt.

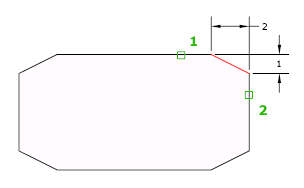

Távolság

Beállítja a kiválasztott él végpontjától számított letörési távolságot.

Ha mindkét távolságot nullára állítja, akkor a LETÖR elmetszi vagy kiterjeszti a két vonalat, hogy ugyanabban a pontban érjenek véget.

Bezárt szög

A letörési távolságokat állítja be, a letörési távolság az első, a szög a második vonalra vonatkozik.

metsZés

Azt szabályozza, hogy a LETÖR elmetssze-e a kiválasztott éleket a letörési vonal végpontjánál.

Megjegyzés: A Metsz a TRIMMODE rendszerváltozó értékét 1-re állítja, a Nemmetsz pedig 0-ra.

Ha a TRIMMODE rendszerváltozó értéke 1, akkor a LETÖR elmetszi a kereszteződő vonalakat a letörési vonal végpontjainál. Ha a kiválasztott vonalak nem kereszteződnek, akkor a LETÖR kiterjeszti vagy elmetszi őket, hogy kereszteződjenek. Ha a TRIMMODE értéke 0, akkor a letörés a kiválasztott vonalak metszése nélkül jön létre.

móDszer

Azt szabályozza, hogy a LETÖR két távolságot, vagy egy távolságot és egy szöget használjon a letörés létrehozására.

töBbszörös

Egynél több objektumhalmaz éleit töri le.

Kifejezés

Matematikai pontossággal szabályozza a letörés távolságát. A használható operátorokkal és függvényekkel kapcsolatban lásd: Geometria szabályozása a Paraméterkezelő segítségével.
