A címkék lehetnek szabadon állók vagy egy objektumhoz csatoltak. A címkesablon definiálja, hogy az adatbázistáblából mely mezők jelenjenek meg a címkében.
A címkék olyan bekezdéses szövegobjektumok, amelyek a külső adatbázistáblák kiválasztott mezőinek adatait jelenítik meg egy rajzban. A címkék lehetnek szabadon állók vagy objektumhoz csatoltak.
Az objektumokhoz csatolt címkék szorosan kapcsolódnak, vagyis a címke módosul, amikor az objektuma módosul.
Címkék hozzáadása előtt először címkesablonokat kell létrehoznia. A címkesablonok az adatbázistáblák azon mezőit határozzák meg, amelyekből a címke szövege létrejön.
Címkék és címkesablonok létrehozása és módosítása
A csatolások hatékony mechanizmust biztosítanak a külső adatok és a grafikus objektumok társításához. A csatolt objektumok kiválasztásával az adatbázistábla társított bejegyzései azonnal elérhetők. A csatolások azonban bizonyos korlátokkal rendelkeznek. Tegyük fel például, hogy egy rajz kinyomtatásakor az egyes csatolásokhoz társított külső adatokat is ki kell nyomtatni. Mivel a csatolások csupán egy külső adatbázistáblához tartozó mutatók, a külső adatok nem jelennek meg a nyomtatott rajzban. A rajz külső adatainak látható megjelenítésére a program címkéket biztosít.
A címkék olyan szövegobjektumok, amelyek egy külső adatbázistábla kiválasztott mezőinek adatait egy rajzban jelenítik meg.
A programban létrehozott címkék lehetnek szabadon állók vagy csatolhatók egy grafikus objektumhoz. A szabadon álló címkék a rajzban a grafikus objektumoktól függetlenül léteznek. A grafikus objektumokhoz csatolt címkék szorosan kötődnek az objektumokhoz: a grafikus objektum áthelyezésekor a címke is elmozdul, Ha az objektumat a vágólapra másolja, azzal a címkét is másolja. Ha csatolt címkével rendelkező objektumot töröl, azzal a címkét is törli. A grafikus objektumokhoz illesztett címkék mutatóval jelennek meg.

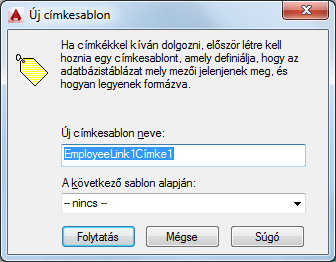

A címkék létrehozása és használata előtt először létre kell hoznia egy címkesablont, amely meghatározza, hogy egy adatbázis mely mezői és milyen formában jelenjenek meg a címkében.
Címkesablonok szerkesztése
A címkesablonok megadása után módosíthatja azokat. Megjelenítheti például az adatbázistábla további mezőit a rajzban, vagy módosíthatja a címkeobjektum betűtípusát és méretét. Megadható emellett számos eltolási beállítás is, mely a címkékre és (az illesztett címkék esetében) a hozzájuk társított mutatók beillesztési pontjára van hatással.
A Címkesablon párbeszédpanel Címke eltolása lapján meghatározhatók a címkék és mutatók elhelyezésének X és Y koordinátaértékei. A következő táblázat összegzi ezeknek a beállításoknak a hatását a szabadon álló és a csatolt címkékre.
|
A Címke eltolása lap opciói |
||
|---|---|---|
|
Opció |
Szabadon álló címkék |
Csatolt címkék |
|
Kezdet |
Nincs |
A mutató objektum kezdőpontját adja meg. A pont annak a grafikus objektumnak a terjedelméhez viszonyítva értendő, amelyhez a címkét illesztették. Tegyük fel például, hogy a Kezdőpont beállításnál a Fent bal értéket adja meg egy téglalap objektumhoz. A mutató végpontja a téglalap bal felső sarkába van beillesztve. |
|
Mutató eltolás |
Nincs |
A bekezdéses szövegobjektum X és Y irányú eltolását határozza meg, a hozzárendelt mutatóhoz képest. Alapértelmezés szerint az X és az Y mutatóeltolási beállítás értéke 1, ami azt jelenti, hogy a címke szövege 1 egységnyi eltolással szerepel az X és az Y síkban is a mutató objektum nyílhegyéhez képest. |
|
Tipp eltolás |
Az X és Y címkeeltolás meghatározása a címke megadott beillesztési pontjától. Ha például a Végpont eltolás opció értéke az X és Y mezőben egyaránt -1, akkor a címke eltolása a rajzban megadott beillesztési ponttól X és Y irányban is 1 egységnyi lesz negatív irányban. |
A mutató objektum végpontjának a Kezdőpont beállítással megadott értéktől az X és Y irányba való eltolását határozza meg. Tegyük fel például, hogy a Kezdőpont beállításnál a Fent bal értéket adja meg egy téglalap objektumhoz. Megadható emellett a Végpont eltolás beállítás 1 értékű X és Y irányú eltolása. A téglalap bal felső sarka és a mutató végpontja között az XY síkban 1 egység távolság lesz. |
Címkék módosítása
A címkék létrehozása után többféleképpen módosíthatja és kezelheti azokat. A címkék és mutatóik áthelyezhetők és átméretezhetők a szabványos parancsokkal: MÁSOL, MOZGAT és LÉPTÉK. Fontos tudni, hogy az egyes címkepéldányokon végrehajtott módosítások nem befolyásolják, és nem definiálják újra a címkesablont.
