Metszet objektum állapotai

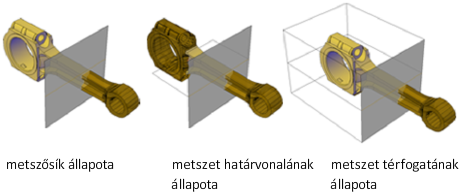

A metszet objektumoknak a következő megjelenítési állapotaik vannak:
- Metszősík. A metszetvonal és átlátszó metszősíkjelölő látható. A vágósík kiterjedése minden irányban végtelen.
- Metszet határvonala. Téglalap jeleníti meg a vágósík XY kiterjedését. A vágósík a Z tengely mentén végtelen kiterjedésű.
- Metszet térfogata. Téglatest jeleníti meg a vágósík kiterjedését minden irányban.
Az objektumállapotok között a metszet objektum kijelölésekor megjelenő Menü fogóra kattintva válthat.
Metszet objektum tulajdonságai
A metszet objektumok tulajdonságai ugyanúgy módosíthatók, mint bármelyik más AutoCAD objektum tulajdonságai. Minden egyes metszet objektum esetében lehetősége van megváltoztatni annak nevét, fóliáját és vonaltípusát. Módosíthatja továbbá a metszősíkjelölő (azaz a vágósík) színét és átlátszóságát is.
