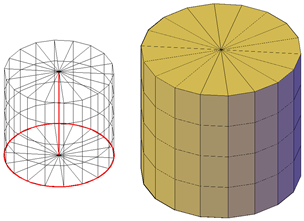

Hozzon létre kör vagy ellipszis alappal rendelkező hálóhengert.
Alapértelmezés szerint a hálóhenger alapja az aktuális FKR XY síkján fekszik. A henger magassága párhuzamos a Z tengellyel.
A Hálóprimitívek beállításai párbeszédpanelen beállíthatja a hálóhengerek osztásainak alapértelmezett számát.
Hálóprimitív létrehozása után módosítható az objektum aktuális simasági szintje.
Hálóhenger létrehozási beállításai
A HÁLÓFEL parancs Henger paramétere többféle metódust is kínál a létrehozott hálóhengerek méretének és tájolásának meghatározásához.
- Adja meg az elforgatást. A Tengely végpontja paraméter segítségével adja meg a henger magasságát és elforgatását. A henger felső lapjának középpontja a tengely végpontja, amely a 3D tér bármely pontjában lehet.
- Három pont segítségével adja meg az alapot. A henger alapjának meghatározásához használja a 3P (három pont) paramétert. A háromdimenziós tér bármely három pontját megadhatja.
- Hozzon létre elliptikus alapot. Az Ellipszis paraméter segítségével hozzon létre hengeralapot, amelynek két tengelye eltérő hosszúságú.
- Adja meg a két objektum érintőjének helyét. Az Éés (Érintő, Érintő, Sugár) paramétert használva adja meg a pontokat a két objektumon. A sugárirányú távolságtól függően az új henger a lehető legközelebb kerül a megadott érintési pontokhoz. Az érintési tulajdonságot körök, ívek, vonalak és egyes 3D objektumok esetében lehet megadni. A megadott érintési pontokat a program az aktuális FKR rendszerre vetíti. Az érintési tulajdonság megjelenítésére hatással van a simítottság aktuális szintje.
