Segéd metszéspont
Helyezze el a két geometriai elem explicit vagy implicit metszéspontjait. A segéd metszéspont nem része az alkotóelem geometriának, de más geometria létrehozható belőle
Tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
| Pont | |
| Pontszám | Megadja a pont számát. Ön megváltoztathatja az automatikusan létrehozottPoint Number értéket. |
| Pontgeometria típus | |
| Típus | Megadja a meghatározó paramétereket a metszéspontok számára:
|
| Geometriai tulajdonságok (Két csatolás) | |
| 1. kapcsolódás | Megadja az első csatolás metszéspontját. |
| 2. kapcsolódás | Megadja a második csatolás metszéspontját. |
| Extend Link 1 | Amikor nincs közvetlen metszéspont, kiterjeszti az 1. csatolást a 2. csatolással a látható metszéspont elhelyezéséhez. |
| Extend Link 2 | Amikor nincs közvetlen metszéspont, kiterjeszti a 2. csatolást az 1. csatolással látható metszéspont elhelyezéséhez. |
| Geometriai tulajdonságok (Csatolás és pontlejtés) | |
| Csatolás létrehozása | Megadja a metszendő csatolást. |
| Pont | A lejtés érték alapján megadja azt a pontot, amelyből a metszés kiindul. |
| Extend Link | Amikor nincs közvetlen metszéspont, kiterjeszti a csatolást lejtéssel a ponttól a látható metszéspont elhelyezéséhez. |
| Lejtés | Megadja a lejtés értékét (%) a ponthoz viszonyítva. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Extend Slope | Amikor nincs közvetlen metszéspont, kiterjeszti a lejtést csatolással a látható metszéspont elhelyezéséhez. |
| Reverse Slope | Megfordítja a lejtés értékét. |
| Geometriai tulajdonságok (Két pontlejtés) | |
| 1. pont | Megadja az első pontot. |
| Esés 1 | Megadja a lejtés értékét (%), az 1. ponthoz viszonyítva. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| 2. pont | Megadja a második pontot. |
| Esés 2 | Megadja a lejtés értékét (%), a 2. ponthoz viszonyítva. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Extend Slope 1 | Amikor nincs közvetlen metszéspont, kiterjeszti az 1. lejtést a 2. lejtéssel a látható metszéspont elhelyezéséhez. |
| Extend Slope 2 | Amikor nincs közvetlen metszéspont, kiterjeszti a 2. lejtést az 1. lejtéssel a látható metszéspont elhelyezéséhez. |
| Reverse Slope 1 | Megfordítja az 1. lejtés értékét. |
| Reverse Slope 2 | Megfordítja a 2. lejtés értékét. |
| Egyéb | |
| Megjegyzés | A pontról szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen. |
| Show Errors | Megjeleníti az elemmel kapcsolatos üzeneteket a Error Center lapon. |
Példa
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl-t:
Auxiliary Intersection Example.pkt

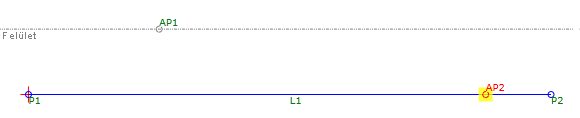

Ebben a példában a Segéd metszéspont (AP2) az L1 metszéspontjában és az AP1-től megadott lejtésén lett létrehozva. A lejtés kiterjesztése és megfordítása megtörtént.
