Geometria eltolása
A nyitott vagy zárt alakokhoz pozitív vagy negatív eltolást adhat.
Megjegyzés: Az eltolások egyenes szakaszokból összeállított vonalláncok és poligonok esetén támogatottak, íves geometriák esetén azonban nem.
Tulajdonságok
Meghatározza a következő paramétereket a Tulajdonságok panelen.
| Eltolás | |
| Eltolási szám | Megadja az eltolási számot. Módosíthatja az automatikusan létrehozott Eltolási szám értékét. |
| Eltolási kódok | Az eltoláshoz rendelt kódokat adja meg. |
| Eltolási távolság | A pozitív vagy negatív eltolási távolságot adja meg. |
| Forrás geometria | |
| Eltolni kívánt csatolások | Megadja az eltolni kívánt csatolásokat. |
| Egyéb | |
| Megjegyzés | Az eltolással kapcsolatos megjegyzéseket jelzi. A megjegyzések megjeleníthetők a Preview panelen. |
Példa
Eltolásra példát a következő minta PKT-fájlban találhat:
Offset_Example.pkt

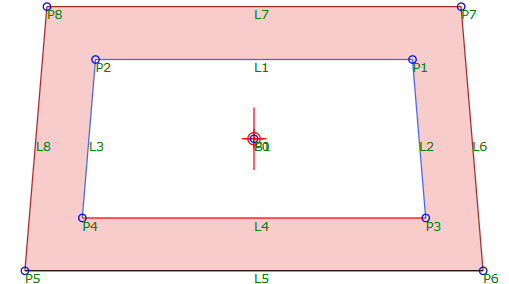

Ez a példa egy olyan eltolást mutat be, amely az L1-L4-es csatolások eltolásával jött létre. Egy alak is meghatározásra került az alkotóelem belső (L1 - L4) és az alkotóelem külső (L5 - L8) csatolásai között.
Ha módosítani szeretné az eltolást, akkor módosíthatja az eltolási távolság értékét az Eltolás sorozatban.
A következő ábra egy olyan nyomterv-részletet mutat, amelyet ezzel az alkotóelemmel hoztak létre az AutoCAD Civil 3D programban.
