5. gyakorlat: Felületi lefolyás elemzése

Ebben a gyakorlatban olyan vonalakat hozhat létre, amelyek azt az útvonalat jelenítik meg, amelyet a felületen vonuló víz követne. Ezt követően egy a vízgyűjtő területét meghatározó poligont hozhat létre, amely a felületen elfoglalt területet is meghatározza.

A lefolyási vonal segédalkalmazás 2D vagy 3D vonallánc-objektumot hoz létre a rajzon, amely objektum a felület kiválasztott pontjától a lejtésirányba terjed ki. Megadhatja, hogy a kiválasztott pontot egy jelölő azonosítsa. A vonalak létrehozását követően tetszés szerint szerkesztheti vagy módosíthatja azokat.

A lefolyásivonal-elemzésből származó információkkal kiszámíthatja a felület adott alacsony pontjain fekvő vízgyűjtő területét. A vízgyűjtő területek létrehozhatók a felszínen két- vagy háromdimenziós sokszögekként, amelyeket exportálhat egy hidrológiai alkalmazásba részletes elemzés céljából.

Ehhez a gyakorlathoz a 3. gyakorlat: Vízgyűjtő jelmagyarázatának létrehozása során már használthoz hasonló rajzfájlt használ. A felületstílus az alapvető felületi jellemzők világosabb ábrázolása érdekében megváltozik. Egyszerű pontstílust tartalmaz, amelyet a felhasználó kezdőpontjelölőként használhat fel.

A gyakorlat a 4. gyakorlat: Objektumok kinyerése felületből folytatása.

Lefolyási vonal elemzésének elvégzése

  1. Nyissa meg a Surface-5C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
  2. Kattintson az Elemzés lap Terepadatok panel Folyás útvonalak legördülőLefolyási vonal elemre.
  3. A Lefolyási vonal párbeszédpanelen adja meg a következő paramétereket.
    • Útvonalfólia: C-TOPO-WDRP
    • Útvonal objektumtípusa: 2D vonallánc
    • Jelölő elhelyezése a kezdőponton: Igen
    • Kezdőpont jelölőjének stílusa: WD Start
  4. Kattintson az OK gombra.
  5. A rajzban kattintson a következő ábrán feltüntetett helyekre.

    Egy 2D vonallánc rajzolódik ki, amely a kiválasztott helyről a víz lefolyását ábrázolja. Az útvonal kezdőpontját egy jelölő jelzi.

    Ha egy vízfolyás útvonala szétválik, további vonalak rajzolódnak ki minden egyes útvonal követésére.

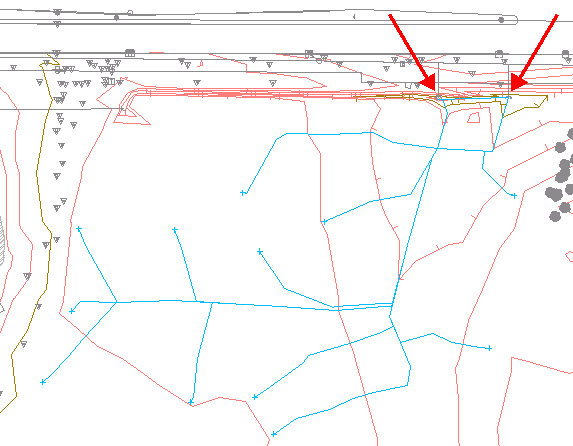

    Lefolyási vonalak (a nyilak csatorna beömlő nyílásokat jeleznek)

  6. A lefolyási vonal parancs befejezéséhez nyomja le az Enter billentyűt.

    Figyelje meg, hogy a lefolyási vonal útvonalai a területen a vörös nyilakkal jelzett csatornákhoz vezetnek. Ezután az imént létrehozott lefolyási vonal útvonalai segítségével létrehozhatja a csatornákat befolyásoló vízgyűjtő területet.

Vízgyűjtő területek létrehozása

  1. Kattintson az Elemzés lap Terepadatok panel Vízgyűjtők legördülőVízgyűjtő terület elemre.
  2. A Vízgyűjtők párbeszédpanelen adja meg a következő paramétereket:
    • Vízhozam pont megjelenítése:Igen
    • Vízhozam pont:Vízgyűjtő
    • Vízgyűjtő réteg: C-TOPO-CATCH
    • Vízgyűjtő objektumtípusa: 2D vonallánc
  3. Kattintson az OK gombra.
  4. A rajzban kattintson a elemre minden egyes lefolyási vonal útvonalnál.

    Az egyes vízgyűjtő területeket meghatározó kék poligonok létrejönnek. Minden egyes vízgyűjtő területértéke megjelenik a parancssorban. A rajzban minden vízgyűjtő pontot egy jelölő jelöl.

    Megjegyzés:

    Ha üzenetet kap arról, hogy a megadott hely nulla területű vízgyűjtő területet eredményez, ez azt jelenti, hogy a nincs sík terület vagy magas pont a megadott pontban.

  5. A vízgyűjtő terület parancs befejezéséhez nyomja le az Enter billentyűt.

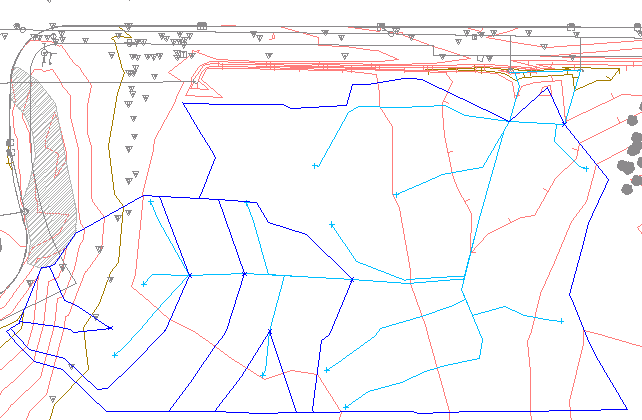

    Megadott vízgyűjtő területek

Több vízgyűjtő terület kombinálása

  1. A rajzban jelölje ki a vízgyűjtő területet definiáló sokszöget. Kattintson a jobb gombbal. Válassza ki az Objektumok elkülönítése Kiválasztott objektumok elkülönítése menüpontot.

    A rajzablakban megjelennek a sokszögek, de a többi objektum rejtve marad.

  2. Jelölje ki újra a sokszögeket.
  3. A parancssorba billentyűzze be a LineWorkShrinkWrap parancsot.

    Megjelenik a vízgyűjtő területek kombinált területét tartalmazó sokszög. A LineWorkShrinkWrap parancs létrehoz egy külső peremvonalat az érintkező sokszögekhez. Az eredeti sokszögeket nem törli a program.

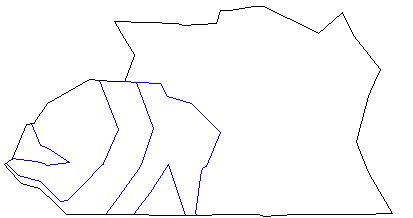

    Egyesített vízgyűjtő területek

  4. A rajzban kattintson a jobb gombbal. Kattintson az Objektumok elkülönítése Objektumok elkülönítésének befejezése menüpontra.

    A fennmaradó rajzi objektumok megjelennek a rajzablakban.

    Tipp:

    Az egyéni vagy kicsinyített vízgyűjtő területek poligonjait további elemzés céljából átviheti egy hidrológiai alkalmazásba.

Az oktatóanyagot a következő, Felület térfogatinformációinak létrehozása című témakörrel folytathatja.
