2. gyakorlat: Sraffozási minták hozzáadása hossz-szelvények közé

Ebben a gyakorlatban egy nyomvonal mentén illusztrálhatja a bevágási és töltési tartományokat sraffozási minták alkalmazásával a felületre és az elrendezési hossz-szelvényre.

A sraffozási minták alkalmazhatók két hossz-szelvény vonal által kialakított területre. A sraffozási minták a Hossz-szelvény nézet tulajdonságok párbeszédpanelen alkalmazhatók. Meghatározhatja a terület típusát. vagy használhat meglévő mennyiségszámítási kritériumot. Alakstílusokkal alkalmazhatja a kívánt sraffozási mintákat és színeket a meghatározott területekre.

Ez a gyakorlat az 1. gyakorlat: Hossz-szelvény nézet stílusának szerkesztése folytatása.

A hossz-szelvény nézet tulajdonságok elérése

1. Nyissa meg a Profile-5B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

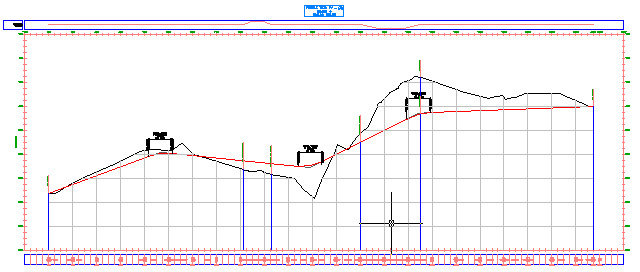

   Ez a rajz hasonló az előző hossz-szelvény oktatóanyag gyakorlataiban használt rajzokhoz. Ez a rajz tartalmaz egy további, Profile View PV - (3) nevű hossz-szelvény nézetet, amely egy meglévő terepet és elrendezési hossz-szelvényt tartalmaz. Olyan sraffozási mintákat adhat hozzá, amelyek kiemelik a két hossz-szelvény között lévő bevágási és kitöltési területeket.


2. Kattintson a Profile View PV - (3) hálóra a hossz-szelvény nézet kijelöléséhez. Kattintson a jobb gombbal. Kattintson a Hossz-szelvény nézet tulajdonságok menüpontra.

Bevágási terület sraffozásának meghatározása

1. A Hossz-szelvény nézet tulajdonságok párbeszédpanelen, a Sraffozás lapon kattintson a Bevágás területe gombra.

   Egy Cut - (1) terület jelenik meg a Terület sraffozása táblázatban. A Felső peremvonal elemhez a lista első felület hossz-szelvénye van automatikusan hozzárendelve. Az Alsó peremvonal elemhez a lista első elrendezési hossz-szelvénye van automatikusan hozzárendelve.

2. Az Alakstílus oszlopban kattintson a Szabvány gombra.
3. Az Alak stílusának kiválasztása párbeszédpanelen válassza a Kivágás elemet. Kattintson az OK gombra.
4. A Hossz-szelvény nézet tulajdonságok párbeszédpanelen kattintson az Alkalmaz gombra.

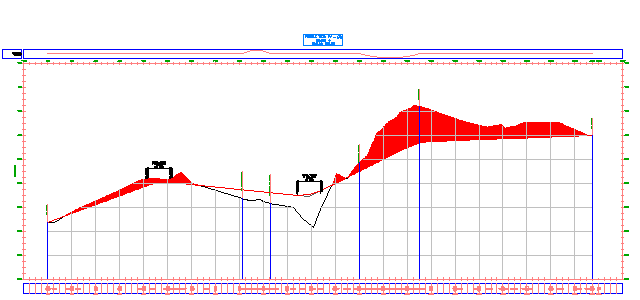

   A megadott alakstílus megjelenik a hossz-szelvények közötti kivágási területeken.



Töltési terület sraffozás meghatározása

1. A Hossz-szelvény nézet tulajdonságok párbeszédpanelen, a Sraffozás lapon kattintson a Töltési terület gombra.

   Egy Fill - (1) terület jelenik meg a Terület sraffozása táblázatban. A Felső peremvonal elemhez a lista első elrendezési hossz-szelvénye van automatikusan hozzárendelve. Az Alsó peremvonal elemhez a lista első felület hossz-szelvénye van automatikusan hozzárendelve.

2. A Fill - (1) bejegyzés Alakstílus területén kattintson a Szabvány bejegyzésre.
3. Az Alak stílusának kiválasztása párbeszédpanelen bontsa ki az alakstílusok listáját.

   Nincs a rajzban megfelelő töltés stílus. A következő lépésekben létrehozhat egyet.

Töltés alakstílus létrehozása

1. Az Alak stílusának kiválasztása párbeszédpanelen válassza a Kivágás elemet.
2. Az Alak stílusának kiválasztása párbeszédpanelen kattintson a melletti lefelé mutató nyílra. Válassza az Aktuális kiválasztás másolása lehetőséget.
3. Az Alakstílus párbeszédpanel Információ lapján a Név elemhez billentyűzze be a Töltés nevet.
4. A Megjelenítés lapon a Nézet iránya alatt válassza a Hossz-szelvény beállítást.
5. A Komponensek megjelenítése táblában mindkét lehetőséget jelölje ki.
6. Kattintson az egyik Szín cellára.
7. A Szín kiválasztása párbeszédpanel Szín területén írja be a 92 értéket. Kattintson az OK gombra.
8. A Komponens sraffozásának megjelenítése táblázat Minta területén kattintson a Dash bejegyzésre.
9. A Sraffozási minta párbeszédpanelen a Minta neve alatt válassza a Cross lehetőséget.
10. Kattintson négyszer az OK gombra.

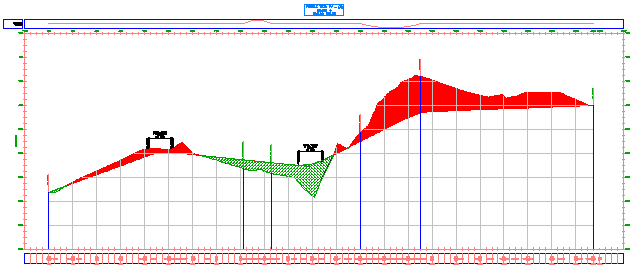

    Bezárul a Hossz-szelvény nézet tulajdonságok párbeszédpanel, és egy új sraffozási minta jelenik meg a hossz-szelvények közötti töltési területeken.



Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Objektumok vetítése hossz-szelvény nézetbe részre.
