3. gyakorlat: Objektumok vetítése hossz-szelvény nézetbe

Ebben a gyakorlatban többnézetű blokkokat, COGO pontokat és 3D vonalláncokat vetíthet egy helyszínrajzi nézetből egy hossz-szelvény nézetre.

Különböző objektumokat vetíthet hossz-szelvény nézetekre, például AutoCAD pontokat, szilárdtesteket, blokkokat, többnézetű blokkokat, 3D vonalláncokat, COGO pontokat, vezérlővonalakat és földmérés alakzatokat. Az ebben a gyakorlatban használt folyamat ezen objektumok bármelyikére alkalmazható.

Megjegyzés:

Mielőtt objektumokat vetítene egy hossz-szelvény nézetbe, biztosítsa, hogy az objektum meghatározott magassággal rendelkezik. Különben a magasság nulla lehet, és a hossz-szelvény nézet vízszintesen kibővülhet, hogy megfeleljen a nulla magasságértéknek.

Többnézetű blokkok vetítése hossz-szelvény nézetre

1. Nyissa meg a Profile-5C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Két nézetablak jelenik meg a rajzban. A bal oldali nézetablakban egy meglévő utat és javasolt nyomtervet jelző COGO pontok helyszínrajzi nézete jelenik meg. Egy meglévő terep és javasolt út javasolt terep hossz-szelvényeit tartalmazó hossz-szelvény nézet jelenik meg a jobb oldali nézetablakban.

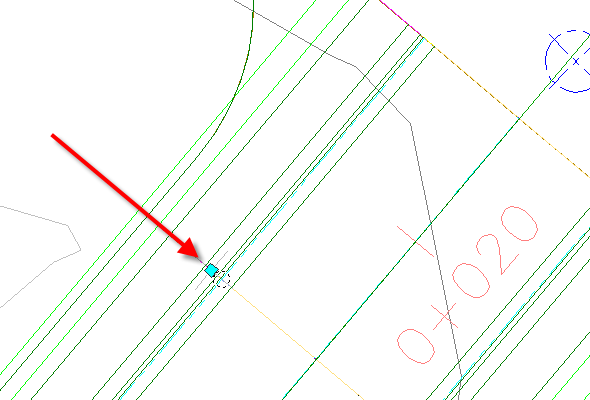

2. A bal oldali nézetablakba, a 0+025 szelvénynél válassza ki a lámpaoszlopot jelző többnézetű blokkot. Kattintson a jobb gombbal. Kattintson a Hasonlók kijelölése elemre.


   A javasolt út nyomterv mentén lévő összes lámpaoszlop ki van jelölve.

   Amikor többnézetű blokkot illeszt egy rajzba, az szabványos AutoCAD blokként jön létre. Mielőtt egy hossz-szelvény nézetre vetíthető lenne, a többnézetű blokkokat szét kell vetni az eredeti AutoCAD blokkformátumból.

3. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Hossz-szelvény nézet legördülő lista Objektumok vetítése a hossz-szelvény nézetbe parancsra.
4. A jobb oldali nézetablakban kattintson a hossz-szelvény nézet hálóra.
5. Az Objektumok vetítése a hossz-szelvény nézetbe párbeszédpanelen kattintson a <Mind beállítása> gombra minden oszlopban a következő paraméterek meghatározásához:
   • Stílus: Projection Without Exaggeration
   • Szintmagasság beállítások: FelületFirst Street Surface
   • Feliratstílus: Objektumnév szelvény és szintmagasság
6. Kattintson az OK gombra.

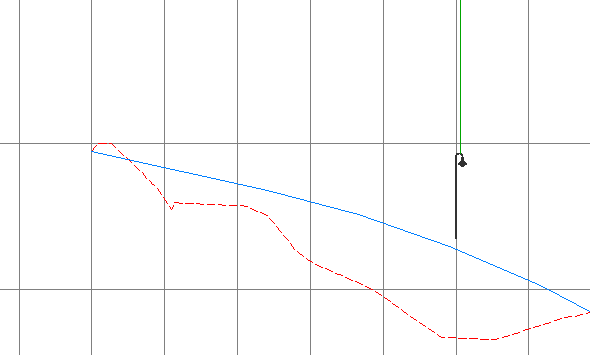

   A lámpaoszlopok a hossz-szelvény nézetben jelennek meg.



COGO pontok és 3D vonalláncok vetítése hossz-szelvény nézetbe

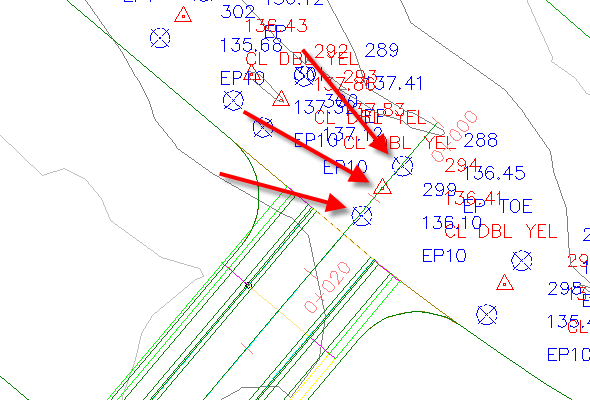

1. A bal oldali nézetablakban jelöljön ki a javasolt út tengelye mentén fekvő három COGO pontot.

2. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Hossz-szelvény nézet legördülő lista Objektumok vetítése a hossz-szelvény nézetbe parancsra.
3. A jobb oldali nézetablakban kattintson a hossz-szelvény nézet hálóra.
4. Az Objektumok vetítése a hossz-szelvény nézetbe párbeszédpanelen kattintson az Objektumok kijelölése elemre.

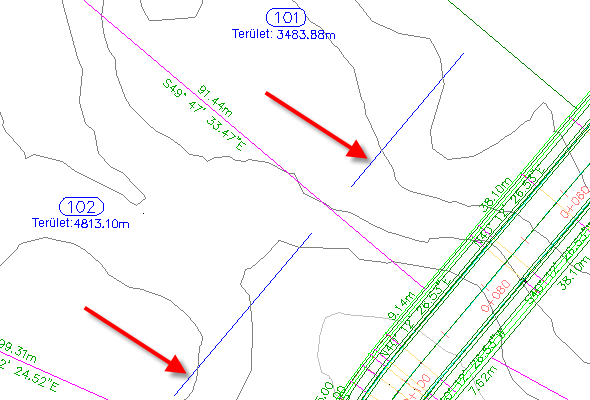

5. A bal oldali nézetablakban kicsinyítse a rajzot, és jelölje ki az épület elején lévő alapkontúrokat jelző kék 3D vonalláncokat.

6. Nyomja le az Enter billentyűt.
7. Az Objektumok vetítése a hossz-szelvény nézetbe párbeszédpanel 3D vonalláncok sorában, a Stílus alatt kattintson a <Mind beállítása> elemre.
8. A Válasszon vetítésstílust párbeszédpanelen válassza a Projection Without Exaggeration elemet.

   Hagyja meg a Szintmagasság beállítások beállítást Objektum használata értéken. Ebben az esetben a megfelelő magasságérték a kijelölt objektumok tulajdonsága.

9. Kattintson kétszer az OK gombra.

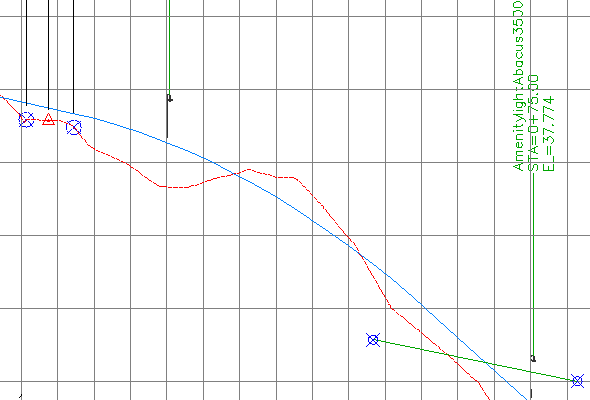

   A COGO pontok és az épület 3D vonalláncai a hossz-szelvény nézetben jelennek meg.



A vetített objektum magasságának szerkesztése

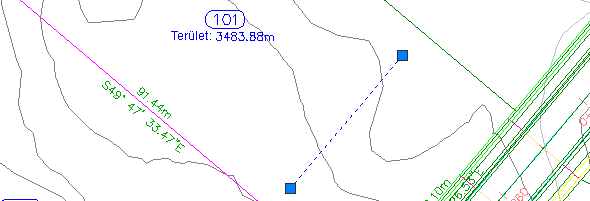

1. A bal oldali nézetablakban jelölje ki a 101. telekben lévő 3D vonalláncot.

2. A parancssorba billentyűzze be a LIST parancsot.

   Az AutoCAD szövegablakban figyelje meg, hogy a vonallánctöréspontok magasságértéke körülbelül 38.

3. Nyomja le az Enter billentyűt. Zárja be az AutoCAD szövegablakot.
4. A jobb oldali nézetablakban jelölje ki a 0+060 és a 0+080 szelvények között áthaladó 3D vonalláncot.

   Amikor kijelöli a 3D vonalláncot a hossz-szelvény nézetben, figyelje meg, hogy a 3D vonallánc ki van emelve helyszínrajzi nézetben.

5. Húzza a bal oldali fogót a hossz-szelvény nézet alja felé.

6. Ismételje meg az 1. és 2. lépést az új magasságérték megvizsgálásához.

   Amikor fogóval szerkeszt egy vetített vezérlővonalat vagy 3D vonalláncot, a program beállítja a forrásobjektum megfelelő magasságát.

7. Nyomja le az Enter billentyűt. Zárja be az AutoCAD szövegablakot.

Vetített objektumok megjelenítésének módosítása hossz-szelvény nézetben

1. A jobb oldali nézetablakban kattintson a hossz-szelvény nézet hálóra. Kattintson a jobb gombbal. Kattintson a Hossz-szelvény nézet tulajdonságok menüpontra.

   A Hossz-szelvény nézet tulajdonságai párbeszédpanelen jelenik meg a Vetítések lap. Ezen lap vezérlőivel módosíthatja az objektumok hossz-szelvény nézetre vetítésekor használt paramétereket.

   Megjegyzés:

   A többi AutoCAD Civil 3D felirathoz hasonlóan a feliratparaméterek a kívánt felirat kijelölésével, majd a szalag Feliratok környezetfüggő lapjának használatával módosíthatók.

2. A Hossz-szelvény nézet tulajdonságai párbeszédpanel Vetítések lapján törölje a 3D vonalláncok jelölőnégyzet jelölését.
3. Kattintson az Alkalmaz gombra.

   Eltávolítja a 3D vonalláncokat a hossz-szelvény nézetből, és törli azokat a Hossz-szelvény nézet tulajdonságok párbeszédpanelről.

4. Kattintson az OK gombra.

További lehetőségek: Vizsgálja meg a vetített objektumok elérhető beállításait. A vetített objektumstílusok az Eszköztár Beállítások lapján az ÁltalánosTöbbcélú stílusokVetítésstílusok gyűjteményben találhatók. A vetített objektumok feliratstílusai az Eszköztár Beállítások lapjának Hossz-szelvény nézet Feliratstílusok Vetítés gyűjteményében találhatók.

Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Hossz-szelvény nézet felosztása részre.
