1. gyakorlat: Telkek létrehozása AutoCAD objektumokból

Ebben a feladatban AutoCAD rajzelemeket konvertálhat terep telkekké olyan automatikus feliratokkal együtt, amelyek hasznos topológiai adatokat jelenítenek meg, mint például a terepterület.

A Telektervezési eszközökkel pontosan hozhat létre és szerkeszthet telkeket. A telektervezési eszközökről bővebbet az AutoCAD Civil 3D későbbi gyakorlataiban fog megtudni.

Telkek már meglévő AutoCAD objektumokból való létrehozása

1. Nyissa meg a Parcel-1A.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

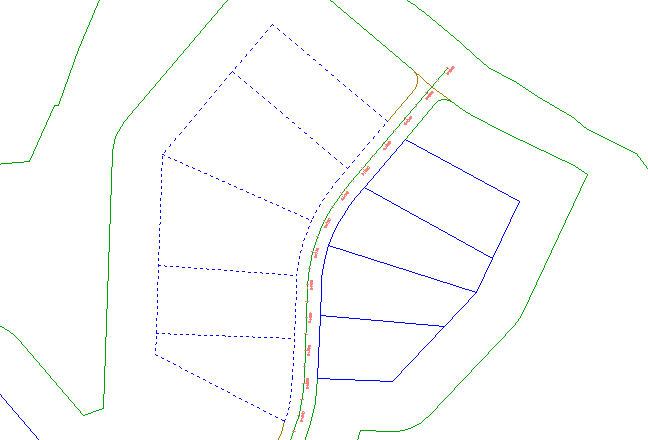

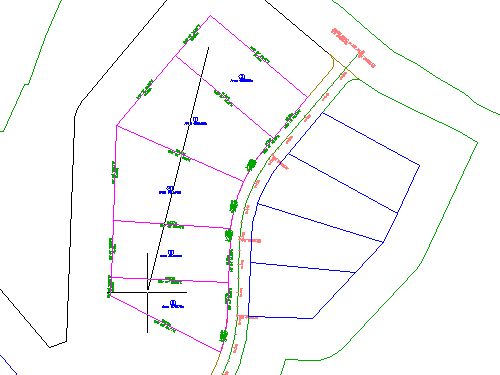

   A rajz egy meglévő terepfelületet, metsző úttengelyeket jelző nyomvonalakat és telekperemvonalakat jelző AutoCAD vonalakat és íveket tartalmaz. A következő lépésekkel létrehozhat egy AutoCAD Civil 3D telekobjektumot a meglévő vonalakból és ívekből.

2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telek létrehozása objektumokból elemre.
3. Válassza ki a helyszín keleti oldalán és a First Street nyomvonal északi oldalán lévő vonalakat és vonallánc határvonalakat. Nyomja le az Enter billentyűt.

   Megjegyzés:

   A parancssorban figyelje meg, hogy különböző AutoCAD objektumok használhatók a telkek létrehozásához.

4. A Telek létrehozása - objektumoktól párbeszédpanelen adja meg a következő paramétereket:
   • Helyszín: Site 1
   • Telekstílus: Single-Family
   • Területfelirat-stílus: Telek száma és terület
     Megjegyzés:

     A telkeknek rendelkezniük kell területfeliratokkal, a szakaszfeliratok azonban opcionálisak.

   • Szakaszfeliratok automatikus hozzáadása: Bejelölve
   • Meglévő rajzelemek törlése: Bejelölve
5. Kattintson az OK gombra.

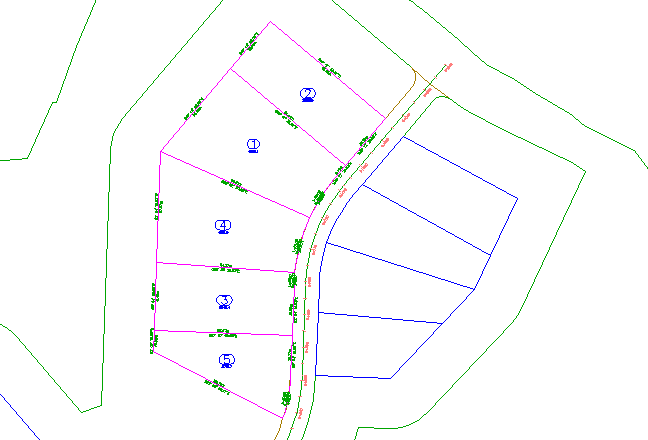

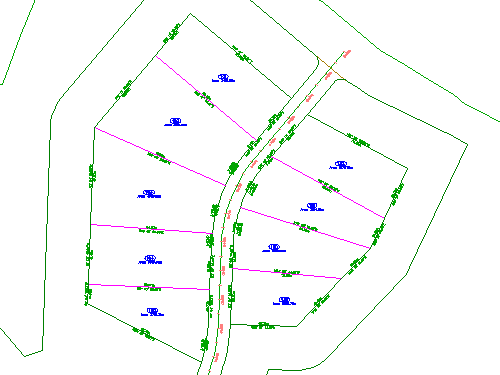

   A telkek létrejönnek, és a feliratozásuk megtörténik. A feliratok feliratozzák a teljes telekterületet, valamint az egyes vonal- és ívszakaszok irányszögét és távolságát. Ezek a feliratok automatikusan frissülnek, ha vonal- vagy ívszakaszokat szerkeszt vagy töröl.

   A körökben elhelyezett számok a program által automatikusan generált telekazonosító számok. Ezeket a számokat módosíthatja egy alkalmasabb számozási módszer használatához.



A telekszámozás módosítása

1. Kattintson egy telekszámra a kijelöléséhez. Kattintson a Telek lap Módosítás paneljén az Átszámozás/Átnevezés elemre.
2. A Telkek átszámozása/átnevezése párbeszédpanelen adja meg a következő paramétereket:
   • Újraszámozás: Bejelölve
   • Kezdőszám: 101
   • Növekmény értéke: 1
3. Kattintson az OK gombra.
4. Kezdőpont meghatározásához kattintson a legfelső telekre.
5. Végpont megadásához kattintson a legalsó telekre.

6. Nyomja le kétszer az Enter billentyűt.

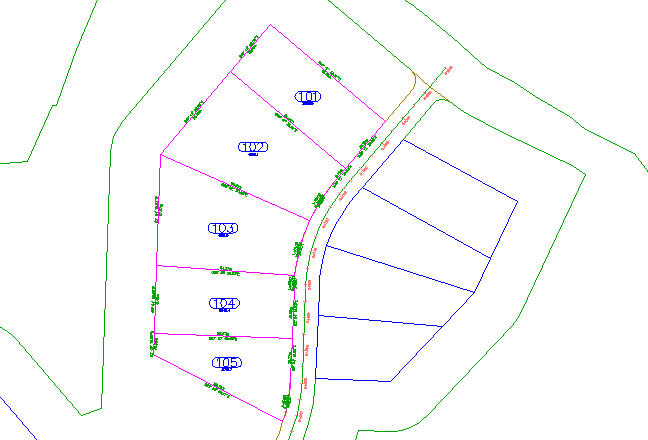

   A telekterület-feliratok most növekvő sorrendben vannak számozva, három számjeggyel.



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Telek felosztása szabadformájú szakaszokkal részre.
