2. gyakorlat: Telek felosztása szabadformájú szakaszokkal

Ebben a gyakorlatban egymás után feloszthat egy telket a tetszőleges telekhatárvonalak mentén elhelyezhető szakaszokkal.

Ez a gyakorlat az 1. gyakorlat: Telkek létrehozása AutoCAD objektumokból rész folytatása.

Telkek létrehozása szabadformájú vonallal

1. Nyissa meg az Parcel-1B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telekkészítő eszközök elemre.
3. A Telektervezési eszközök eszköztáron kattintson a Szabadforma létrehozása elemre.
4. A Telkek létrehozása - új rajzolása párbeszédpanelen kattintson az OK gombra.

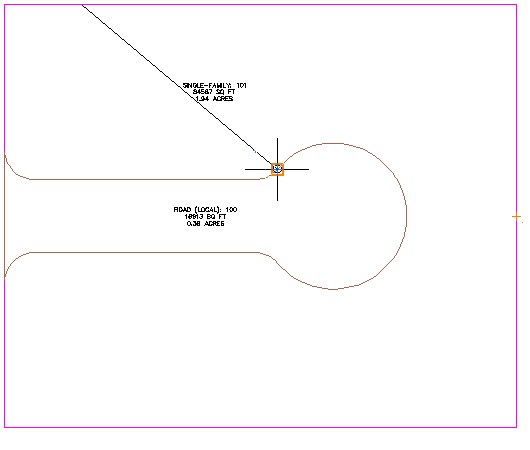

5. A rajzban ugorjon a következő képen látható végponthoz.

   Figyelje meg, hogy nem kell megadni a homlokvonalat.

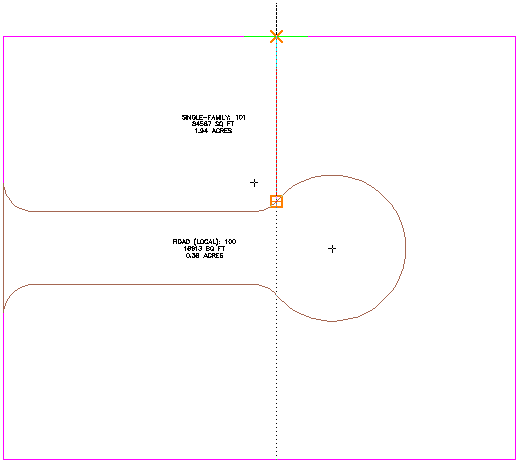

6. A telekhatárvonal megadásához mozgassa egyenesen felfelé a mutatót, és ugorjon a hátsó telekhatárvonal csomópontjára.


   Az új telek létrejött és a program felirattal látta el.

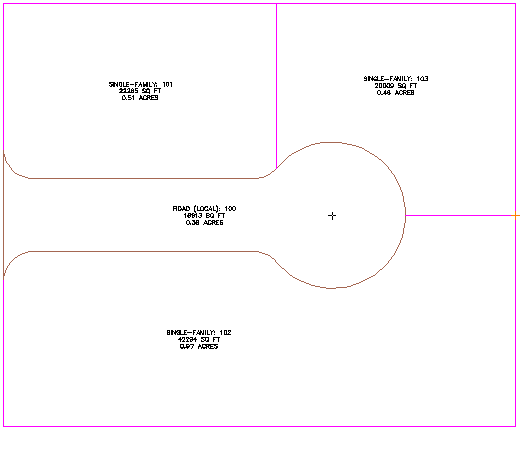

7. Ismételje meg az 5. és 6. lépést egy másik telekhatárvonal létrehozásához a következő képen látható módon.

8. A parancs befejezéséhez nyomja le az ESC billentyűt.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Telek felosztása csúszóvonallal részre.
