4. gyakorlat: Hossz-szelvény nézet felosztása

Ebben a gyakorlatban feloszthat egy hossz-szelvény nézetet úgy, hogy egy elrendezési hossz-szelvény teljes magasságtartománya beleférjen egy rövidebb hossz-szelvény nézetbe.

Ez a gyakorlat a 3. gyakorlat: Objektumok vetítése hossz-szelvény nézetbe rész folytatása.

Hossz-szelvény nézet felosztása

1. Nyissa meg a Profile-5D.dwg fájlt, amely az oktatóanyagok rajzmappájában található.
2. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Hossz-szelvény nézetek legördülő menü Hossz-szelvény nézet létrehozása elemre.
3. A Hossz-szelvény nézet létrehozása varázsló Általános lapján adja meg a következő paramétereket:
   • Nyomvonal kiválasztása: Ridge Road
   • Hossz-szelvény nézet stílusa: Standard
4. A varázsló bal oldalán kattintson a Hossz-szelvény nézet magassága fülre.
5. A Hossz-szelvény nézet magassága oldalon határozza meg a következő paramétereket:
   • Hossz-szelvény nézet magassága: Felhasználói
   • Maximum: 670.00’
   • Felosztott hossz-szelvény nézet: Bejelölve

     A felosztott hossz-szelvény nézet vezérlőeszközei elérhetővé válnak. Ezen eszközök segítségével különböző hossz-szelvény nézet stílusokat határozhat meg a felosztott hossz-szelvény nézet első, közbülső és utolsó szakaszainak. Ebben a gyakorlatban a hossz-szelvény nézet felosztásának alapértelmezett beállításait fogja elfogadni.

6. Kattintson a Tovább gombra.
7. A Hossz-szelvény megjelenítési beállításai lapon törölje a Rajz jelölőnégyzetek bejelölését az összes hossz-szelvény esetében, kivéve az EG - Surface (1) és a Layout (1) hossz-szelvényeket. A Layout (1) sorban jelölje be a Felosztás a következőnél lehetőséget. Ez a beállítás határozza meg, hogy a felosztás az elrendezési hossz-szelvény megfelelő magasságánál jön létre, és biztosítja, hogy a teljes elrendezési hossz-szelvény megjelenjen a hossz-szelvény nézetben.
8. Görgessen jobbra, amíg megjelenik a Feliratok oszlop. Az EG - Surface (1) sorban kattintson a Feliratok cellára.
9. A Válasszon hossz-szelvény feliratkészletet párbeszédpanelen válassza a <Nincs> lehetőséget. Kattintson az OK gombra.
10. Kattintson a Hossz-szelvény nézet létrehozása gombra.
11. Amikor a program kéri, a rajz tolásával és nagyításával jelenítsen meg egy üres területet a rajzablakban, majd kattintson a hossz-szelvény nézet létrehozásához.

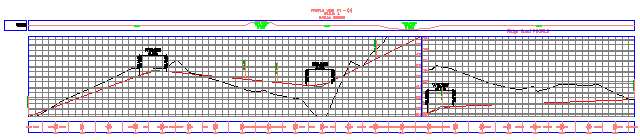

    Egy új hossz-szelvény nézet jön létre. Figyelje meg, hogy mivel kisebb maximális magasságot adott meg a 7. lépésben, a hossz-szelvény nézet hálója rövidebb a rajzon látható más hossz-szelvény nézetek hálójánál. Ahhoz hogy a hossz-szelvény illeszkedjen a rövidebb hálóhoz, a hossz-szelvény két szakaszra lett osztva. A vörös elrendezési hossz-szelvény teljes hossza és magasságai láthatóak, mivel a Felosztás a következőnél beállítást Layout (1) értékre állította a 6. lépésben. Figyelje meg, hogy egy függőleges tengely található a hossz-szelvény nézet közepén, amely mindkét felosztott szakasz esetében kijelzi a magasságokat.



Felosztott hossz-szelvény nézet tulajdonságainak módosítása

1. Az Eszköztár Kereső lapján bontsa ki a Nyomvonalak Tengelynyomvonalak Ridge Road Hossz-szelvény nézetek gyűjteményt.

   Figyelje meg, hogy létrejött egy új hossz-szelvény nézet (PV - (4)).

2. A Kereső lapon kattintson a jobb gombbal a PV - (4) elemre. Válassza a Tulajdonságok menüpontot.
3. A Hossz-szelvény nézet tulajdonságok párbeszédpanel Magasságok lapjának Magasságtartomány területén módosítsa a Magasság beállítást 15.000’ értékűre.
4. Kattintson az Alkalmaz gombra.

   Figyelje meg, hogy a rajzablakban a hossz-szelvény nézet öt új szakaszra lett felosztva, hogy alkalmazkodjon az új magassághoz.



   Most módosítsa meg az első és utolsó hossz-szelvény nézet szakaszokat.

5. A Hossz-szelvény nézet tulajdonságok párbeszédpanel Hossz-szelvény nézet adatainak felosztása táblázatának 1.sorában kattintson a Hossz-szelvény nézet stílusa oszlop elemére.
6. A Jelölje ki a hossz-szelvény nézet stílusát párbeszédpanelen jelölje ki a Left & Bottom Axis elemet. Kattintson az OK gombra.
7. Az 5. és 6. lépés megismétlésével a Hossz-szelvény nézet stílusa beállítást módosítsa a 4. sorban Full Grid értékűre.
8. Kattintson az OK gombra.

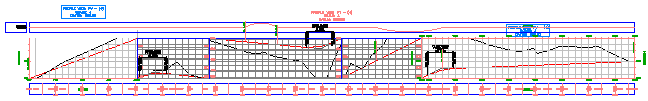

   Három különböző hossz-szelvény nézet stílus jelenik meg egyetlen hossz-szelvény nézet hálóban. Amíg a felosztott hossz-szelvény egyetlen hossz-szelvény nézetben jelenik meg, különböző stílusok alkalmazhatók annak egyes felosztott szakaszaira.



Az oktatóanyag folytatásához lépjen tovább a 6. gyakorlat: Több hossz-szelvény nézet létrehozása részre.
