1. gyakorlat: Egyenrangú utak közötti csomópont létrehozása

Ebben a gyakorlatban három irányú csomópontot hozhat létre, és olyan nyomtervet generálhat, amely megőrzi mindkét út tetőszelvényét.

Teljes csomópontmodell létrehozásához az egymást metsző utak mindegyikének rendelkeznie kell tengelynyomvonallal és hossz-szelvénnyel. A többi elem, többek között az eltolások és a szegélylekerekítések vízszintes és függőleges geometriáját a program az Ön által megadott paraméterek alapján hozza létre.

Az egyenrangú utak csomópontjában az összes metsző út tetőszelvénye ugyanazon az esésen található. Mindkét út burkolata a szegélylekerekítés tartományokba mosódik, amelyek átmenetet képeznek a metsző utak között.

Ezen gyakorlat rajza nyomtervet tartalmaz a metsző utak mentén. Mindegyik nyomterv egy nyomterv mintakeresztszelvényből és egy tengelynyomvonalból és hossz-szelvényből áll.

A gyakorlat végén a rajz a következő elemeket is tartalmazni fogja:

A csomópont helyének meghatározása

  1. Nyissa meg az Intersection-Create-1.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
  2. Kattintson az Alap lap Terv létrehozása panel Csomópontok legördülő lista Csomópont létrehozása parancsra.

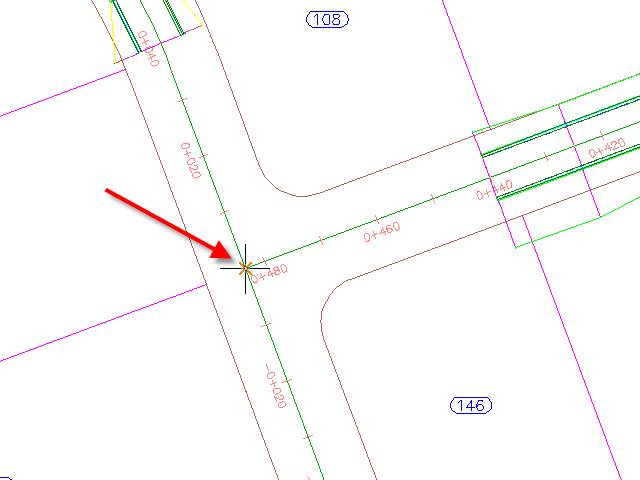

  3. A rajzban kattintson a két nyomvonal metszéspontjára.

A nyomtervesés paramétereinek meghatározása

  1. A Csomópont létrehozása varázsló Általános lapjának Csomópont nyomtervének típusa területén jelölje be a Mindkét tetőszelvény megtartása jelölőnégyzetet.
  2. Kattintson a Tovább gombra.

Eltolások és szegélylekerekítések geometriájának megadása

  1. A Geometria részletei oldalon kattintson az Eltolási paraméterek gombra.

    Az alapértelmezett paraméterek a rajzbeállításokban vannak tárolva. A csomópont létrehozása során módosíthatja az alapértelmezett paramétereket.

  2. Az Eltolási paraméterek párbeszédpanelen adja meg a következő paramétereket:
    • Mellékút Bal oldali párhuzamos nyomvonal megadása Eltolás értéke: 3,5000
    • Mellékút Jobb oldali párhuzamos nyomvonal megadása Eltolás értéke: 3,5000
    • Új eltolások létrehozása a tengelyek kezdőpontjától a végpontig: Törölve

      Ha ezt a beállítást használja, párhuzamos nyomvonalak jönnek létre a tengelynyomvonal teljes hosszán. Ez a beállítás akkor hasznos, ha párhuzamos nyomvonalakat és hossz-szelvényeket kell használnia más objektumok érintőjeként, beleértve az ugyanazon út mentén lévő más csomópontokat.

  3. Kattintson az OK gombra.
  4. A Geometria részletei oldalon kattintson a Szegélylekerekítés paraméterei gombra.
  5. A Csomópont szegélylekerekítése párbeszédpanel Szegélylekerekítés paraméterei területén adja meg a következő paramétereket:
    • Szegélylekerekítés típusa: Kör alakú lekerekítés
    • Sugár: 7.5
    Megjegyzés:

    A rajzban az ideiglenes ábrákon kiemelten jelenik meg az aktuálisan kiválasztott szegélylekerekítés.

  6. Kattintson a jobb gombbal a Szegélylekerekítés paraméterei gombra. Kattintson a Másolás az összes ívnegyedbe gombra.

    Ez a parancs a szegélylekerekítési paramétereket az összes csomópont szegélylekerekítési tartományába másolja. A szegélylekerekítési tartományok száma automatikusan jön létre a meglévő vízszintes geometria alapján. Ha ez például egy négyirányú csomópont lenne, négy szegélylekerekítési tartomány lenne elérhető.

  7. Kattintson az OK gombra.
  8. A Csomópont létrehozása varázsló Párhuzamos és szegélylekerekítési hossz-szelvények területén biztosítsa, hogy be legyen jelölve a Párhuzamos és szegélylekerekítési hossz-szelvények létrehozása jelölőnégyzet.

    A csomópont teljes nyomtervmodelljének létrehozásához létre kell hozni hossz-szelvényeket a párhuzamos nyomvonalakhoz és a szegélylekerekítési nyomvonalakhoz. Ebben a gyakorlatban fogadja el az alapértelmezett eltolás és szegélylekerekítés hossz-szelvény beállításokat.

  9. Kattintson a Tovább gombra.

A nyomterv paramétereinek megadása

  1. A Nyomtervtartományok oldalon adja meg a következő beállításokat:
    • Nyomtervek létrehozása a csomópont területén: Bejelölve
    • Hozzáadás egy létező nyomtervhez: Bejelölve, Second Street
    • Válasszon felületet a körömvonal számításához: EG
  2. A Válassza ki az importálni kívánt mintakeresztszelvény-készletet területen kattintson a Tallózás gombra.
  3. A Mintakeresztszelvény-készlet fájl kiválasztása párbeszédpanelen navigáljon az oktatóanyag mappához.
  4. Válassza az Intersection-Assembly-Set_All Crowns.xml fájlt. Kattintson a Megnyitás gombra.

    A mintakeresztszelvény-készlet lehetővé teszi, hogy gyorsan importálja meglévő nyomterv mintakeresztszelvények egy csoportját, majd adott keresztszelvény-típusokra alkalmazza az importált elemeket.

  5. Kattintson a Csomópont létrehozása elemre.

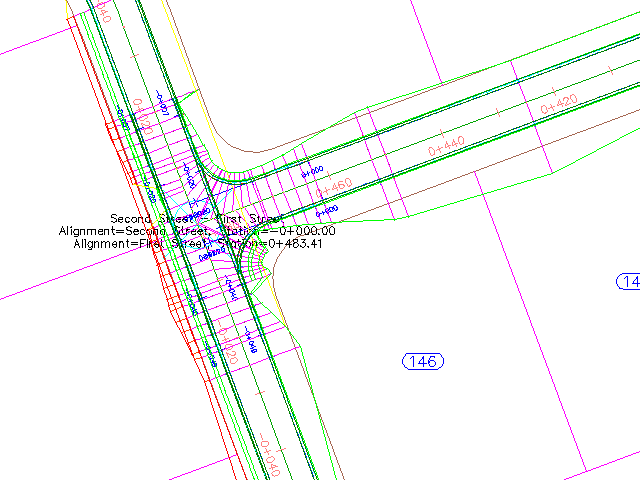

    Létrejön a csomópont, és új nyomtervtartományok jönnek létre a csomópont területén.

Az új objektumok megvizsgálása

  1. Az Eszköztár Kereső lapján bontsa ki a Nyomvonalak gyűjteményt.

    Négy nyomvonal gyűjtemény érhető el.

  2. A Nyomvonalak alatt bontsa ki a Tengelynyomvonalak, Párhuzamos nyomvonalak és a Szegélylekerekítés nyomvonalai gyűjteményeket.

    Ezen gyakorlat elején csak a Tengelynyomvonalak gyűjtemény volt meg. A Párhuzamos nyomvonalak és a Szegélylekerekítés nyomvonalai a Csomópont létrehozása varázslóban meghatározott paraméterekkel jöttek létre.

    Megjegyzés:

    A rajzban a párhuzamos nyomvonalak és a szelvényfeliratok kéken, a szegélylekerekítés nyomvonalak pedig vörösen jelennek meg.

  3. A Párhuzamos nyomvonalak alatt bontsa ki a First Street-Left-3.500 Hossz-szelvények gyűjteményt.

    A Párhuzamos nyomvonalak és a Szegélylekerekítés nyomvonalai elrendezési hossz-szelvényei a Csomópont létrehozása varázslóban meghatározott paraméterekkel jöttek létre.

Hézagok bezárása a nyomtervben

  1. Válassza ki a csomópont területén lévő nyomtervet a rajzból.

    A nyomtervtartomány kezdő- és zárószelvényénél láthatók a csúszka fogók.

  2. Kattintson a 0+040 szelvénynél lévő fogóra.

    A fogó színe vörösre változik.

  3. A parancssorba írja be a 21 értéket.
  4. Kattintson a Nyomterv lap Tartomány módosítása panel Tartomány másolása elemre.
  5. Válassza ki a Second Street nyomterv azon részét, amely a helyszín körül hurkot formál.
  6. A nyomterv hézagának kitöltéséhez a parancssorba írja be: F.
  7. Mozgassa a mutatót a nyomtervben lévő hézag felé.

    Egy vörös grafika jelzi, hogy a hézag kitölthető.

  8. Kattintson, amikor látható a vörös grafika.

    A hézag ki van töltve.

  9. A parancs befejezéséhez nyomja le az Enter billentyűt.
  10. Kattintson a Nyomterv lap Nyomterv módosítása panel Nyomterv újraépítése elemre.

    A program újraépíti a Second Street nyomtervet, kihagyva a hézagokat.

  11. Válassza ki a First Street nyomtervet. Válassza a 0+440 szelvénynél lévő fogót.

    A fogó színe vörösre változik.

  12. Húzza a fogót a csomópont felé. Kattintson a fogó elhelyezéséhez a csomópont elején.
  13. Kattintson a jobb gombbal a First Street nyomtervre. Kattintson a Nyomterv újraépítése parancsra.

    A program újraépíti a nyomtervet, kihagyva a hézagokat a nyomterv és a csomópont között.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Főút csomópont létrehozása kanyarodósávokkal részre.
