2. gyakorlat: Párhuzamos nyomvonal szerkesztése

Ebben a gyakorlatban megvizsgálhatja a párhuzamos nyomvonalak szerkesztésének eszközeit.

A párhuzamos nyomvonalakhoz elérhető geometriaszerkesztő eszközök attól függnek, hogy a nyomvonal statikus vagy dinamikus-e. Ha a párhuzamos nyomvonal dinamikusan kapcsolódik a szülő tengelynyomvonalhoz, akkor nem szerkesztheti a párhuzamos nyomvonal geometriáját. Ha a párhuzamos nyomvonal statikus, akkor a Nyomvonal-tervezési eszközök eszköztáron lévő eszközöket használhatja.

Az Eltolási paraméterek lap a Nyomvonal tulajdonságai párbeszédpanelen érhető el. Erről a helyről olyan paramétereket módosíthat, mint a névleges eltolási érték és a kezdő- és zárószelvények.

Ez a gyakorlat az 1. gyakorlat: Párhuzamos nyomvonalak létrehozása rész folytatása.

A párhuzamos nyomvonal geometriájának megvizsgálása

1. Nyissa meg az Align-6B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz egy felületet és két párhuzamos nyomvonallal rendelkező tengelynyomvonalat tartalmaz.

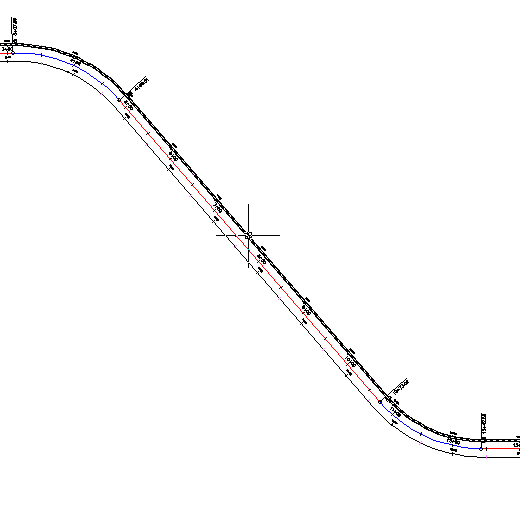

2. Jelölje ki a bal oldali párhuzamos nyomvonalat.

3. Kattintson a Párhuzamos nyomvonal lap Módosítás panel Geometriaszerkesztő elemre.

   A Nyomvonal-tervezési eszközök eszköztáron a legtöbb eszköz nem érhető el, mert a párhuzamos nyomvonal geometriája dinamikusan kapcsolódik a szülő nyomvonalhoz. A Nyomvonal rajzelemek nézetben és a Nyomvonaltervezés paraméterei ablakban megtekintheti a dinamikus párhuzamos nyomvonal paramétereit, de nem módosíthatja annak értékeit.

A párhuzamos nyomvonal paramétereinek szerkesztése

1. Kattintson a Párhuzamos nyomvonal lap Módosítás panel Nyomvonal tulajdonságai legördülő lista Nyomvonal tulajdonságai elemre.
2. A Nyomvonal tulajdonságai párbeszédpanel Információ lapján bontsa ki a Típus listát.

   A párhuzamos nyomvonalakat ebben a listában bármilyen típusra módosíthatja. De ha módosítja a nyomvonal típusát, a nyomvonal nem kapcsolódik dinamikusan a tengelynyomvonalhoz.

3. Nyomja le az Esc billentyűt.
4. Kattintson az Eltolási paraméterek fülre.

   Ezen a lapon finomítható a párhuzamos nyomvonal terve. Ha nem szeretné, hogy a párhuzamos nyomvonal megváltozzon a szülő nyomvonal geometriájának módosításakor, a Frissítési mód listában tegye statikussá a nyomvonalat.

   Megjegyzés:

   Az Eltolási paraméterek lap csak párhuzamos nyomvonalak esetében jelenik meg a Nyomvonal tulajdonságai párbeszédpanelen.

5. Adja meg a következő paramétereket:
   • Névleges eltolási érték: -24.0000
   • Zárószelvény: 10+00
6. Kattintson az OK gombra.

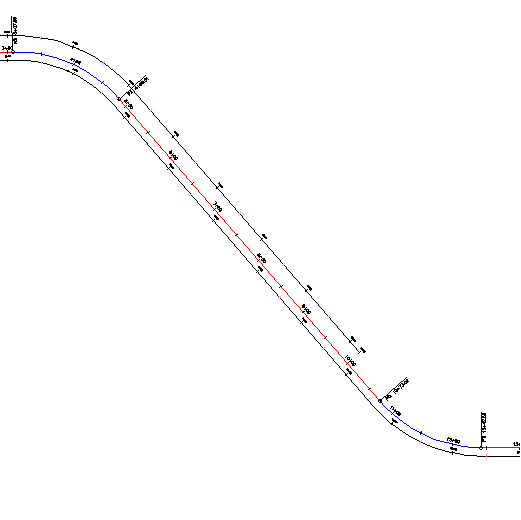

   A párhuzamos nyomvonal most a 10+00 szelvénynél ér véget, és kétszer annyira van eltolva, mint a tengely ellentétes oldalának párhuzamos nyomvonala.



További lehetőségek: Kísérletezzen a tengelynyomvonal fogóival. Figyelje meg, hogy amikor módosítja a tengelynyomvonal geometriáját, a párhuzamos nyomvonal geometriája azonnal frissül.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Szélesítés hozzáadása párhuzamos nyomvonalhoz részre.
