3. gyakorlat: Szélesítés hozzáadása párhuzamos nyomvonalhoz

Ebben a gyakorlatban dinamikus szélesítés tartományokat adhat egy párhuzamos nyomvonal adott szelvényei közé.

A szélesítési tartományok hasznosak, ha buszöblöket, középvonalakat, kanyarodósávokat és parkolósávokat hoz létre.

Ez a gyakorlat a 2. gyakorlat: Párhuzamos nyomvonal szerkesztése rész folytatása.

Szélesítés létrehozása párhuzamos nyomvonalon

1. Nyissa meg az Align-6C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz egy felületet és két párhuzamos nyomvonallal rendelkező tengelynyomvonalat tartalmaz.

2. Jelölje ki a tengelynyomvonal jobb oldalán lévő párhuzamos nyomvonalat.

3. Kattintson a Párhuzamos nyomvonal lap Módosítás panel Szélesítés hozzáadása elemre.
4. Kövesse a parancssor utasításait a következő paraméterek meghatározásához:
   • A szélesített részt új nyomvonalként hozza létre?: Nem
   • Kezdőszelvény: 150
   • Zárószelvény: 1000
   • Szélesítés értéke: 24

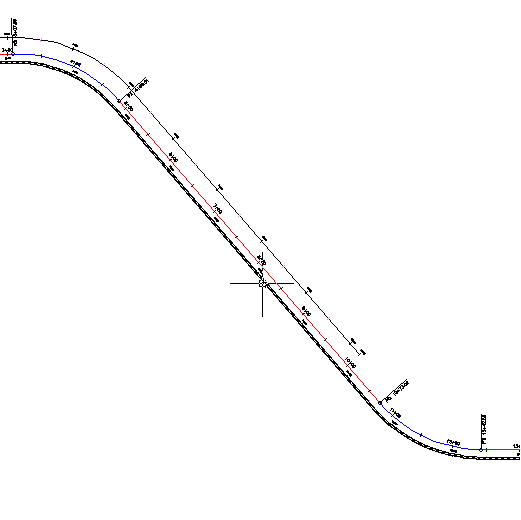

   Létrejön a szélesítési tartomány, és a beírt paraméterek a Párhuzamos nyomvonal paraméterei párbeszédpanelen jelennek meg. A 4. gyakorlat: Párhuzamos szélesítés szerkesztése során megtanulhatja, hogyan használhatja ezt a párbeszédpanelt és a fogókat a párhuzamos nyomvonal módosításához.



Szélesítési tartomány hozzáadása szélesítési tartományhoz

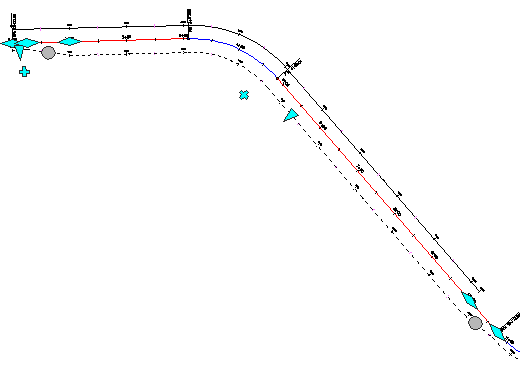

1. Jelölje ki a tengelynyomvonal jobb oldalán lévő párhuzamos nyomvonalat. Kattintson a jobb gombbal. Kattintson az Eltolási paraméterek megadása elemre.
   Megjegyzés:

   A fogóval is hozzáadhat szélesítési tartományt.

   A párhuzamos nyomvonal paraméterei (a meglévő szélesítés paramétereivel együtt) a Párhuzamos nyomvonal paraméterei párbeszédpanelen jelennek meg.

2. Az Eltolási paraméterek párbeszédpanelen kattintson a Szélesítés hozzáadása gombra.
3. Kövesse a parancssor utasításait a következő paraméterek meghatározásához:
   • Kezdőszelvény: 550
   • Zárószelvény: 750
   • Szélesítés értéke: 42
4. A párhuzamos nyomvonal kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.

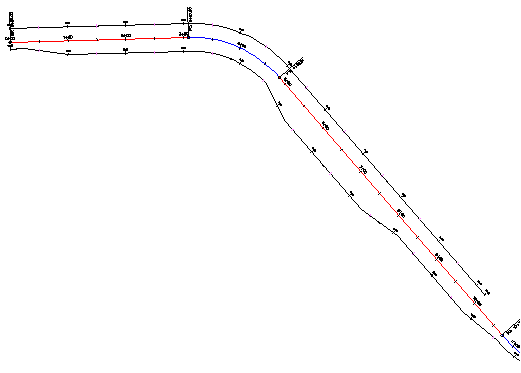

   Létrejön a második szélesítési tartomány az eredeti szélesítési tartományon belül. Az új szélesítési tartomány paraméterei a Párhuzamos nyomvonal paraméterei párbeszédpanelen jelennek meg.



Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Párhuzamos szélesítés szerkesztése részre.
