2. gyakorlat: Szabad ívek és átmenetiívek hozzáadása egy nyomvonalhoz

Ebben a gyakorlatban egy szabad ívet és egy szabad átmenetiív-ív-átmenetiív elemet adhat hozzá egy egyszerű nyomvonalhoz.

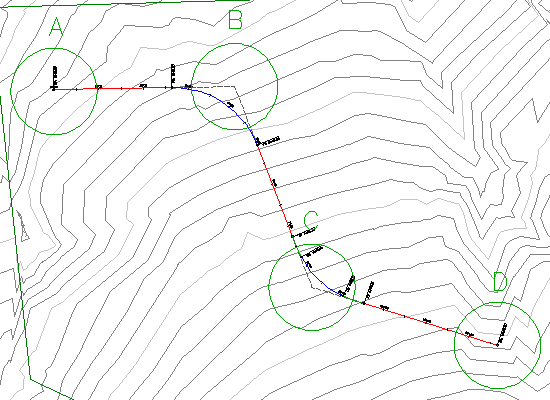

A rajz egy három érintőből álló, egyszerű nyomvonalat tartalmaz. A következő pár lépésben szabad íveket adhat hozzá a B és C körökhöz.

Ez a gyakorlat az 1. gyakorlat: Nyomvonal létrehozása átmenőívekkel és ívekkel folytatása.

Szabad ív hozzáadása két érintő közé

1. Nyissa meg az Align-2.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Állítsa be a rajzablakot úgy, hogy a B és a C körök megjelenjenek a felületen.
3. Amennyiben a Nyomvonal-tervezési eszközök eszköztár nincs megnyitva, jelölje ki a nyomvonalat. Kattintson a jobb gombbal, és válassza a Nyomvonal-geometria szerkesztése menüpontot.
4. A Nyomvonal-tervezési eszközök párbeszédpanelen kattintson a legördülő listára. Válassza a Szabad lekerekítési ív (két elem között, sugár) eszközt.
5. A parancssor utasításai szerint kattintson arra az érintőre, amely balról lép be a B körbe (az „első elem”).
6. Kattintson arra az érintőre, amely jobbról lép ki a B körből (a „következő elem”).
7. Nyomja le az Enter billentyűt annak az alapértelmezett értéknek a kiválasztásához, amely szerint az ív értéke kisebb mint 180 fok.
8. Adja meg a következő sugárértéket: 200. Az ív a meghatározottak alapján az érintők közé lett rajzolva.

Szabad átmenetiív-ív-átmenetiív hozzáadása két érintő közé

1. A Nyomvonal-tervezési eszközök eszköztáron kattintson a melletti nyílra. Válassza a Szabad átmenetiív-ív-átmenetiív (két elem között) elemet.
2. A parancssor utasításai szerint kattintson arra az érintőre, amely balról lép be a C körbe (az „első elem”).
3. Kattintson arra az érintőre, amely jobbról lép be a C körbe (a „következő elem”).
4. Nyomja le az Enter billentyűt annak az alapértelmezett értéknek a kiválasztásához, amely szerint az ív értéke kisebb mint 180 fok.
5. Adja meg a következő sugárértéket: 200.
6. Adja meg a következő bemenő átmenetiív-hossz értéket: 50.
7. Adja meg a következő kimenő átmenetiív-hossz értéket: 50.
   Megjegyzés:

   Figyelje meg a parancssorban megjelenő alapértelmezett értékeket.

8. A jobb gombbal a rajzterületre kattintva lépjen ki az elrendezés parancsból.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Úszóívek hozzáadása egy nyomvonalhoz részre.
