1. gyakorlat: Nyomvonal létrehozása a nyomvonal-tervezési eszközök segítségével

Ebben a gyakorlatban a nyomvonal-tervezési eszközökkel rajzolhat ívekkel rendelkező nyomvonalat.

Nyomvonal tulajdonságainak meghatározása

1. Nyissa meg az Align-1.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz egy A-D betűkkel feliratozott körökkel jelölt felületet tartalmaz.

   Megjegyzés:

   Ellenőrizze, hogy a Tárgyraszter (TRASZTER) be van-e kapcsolva.

2. Kattintson az Alap lap Terv létrehozása panel Nyomvonal legördülő lista Nyomvonalkészítő eszközök elemre.
3. A Nyomvonal létrehozása - elrendezés párbeszédpanel Név részén írja be: First Street.
4. Az Általános lapon válassza a következő beállításokat:
   • Helyszín: <Nincs>
   • Nyomvonal stílusa: Elrendezés
   • Nyomvonalfólia: C-ROAD
   • Nyomvonalfelirat-készlet: Főelemek, mellékelemek és geometriapontok

   A helyszínbeállítás <Nincs> értékre állításával megelőzhető, hogy a nyomvonal a rajzban található többi objektummal kapcsolatba lépjen. A <Nincs> beállítás akkor hasznos, ha nem kíván telkeket létrehozni olyan helyeken, ahol a metsző nyomvonalak zárt területet alkotnak, vagy egy nyomvonal egy már meglévő telket metsz.

5. Kattintson a Tervezési kritériumok lapra.

   A Kezdő tervezési sebesség értéke megadja az alapértelmezett tervezési sebességet a nyomvonal kezdőszelvényén. A tervezési sebesség megadható a nyomvonal mentén más szelvényekre is. Ha nincs megadva másik tervezési sebesség érték, a Kezdő tervezési sebesség érvényes az egész nyomvonalra. Ebben a gyakorlatban fogadja el az alapértelmezett Kezdő tervezési sebesség értéket.

   A lap egyéb beállításait csak akkor használja, ha biztosan meg kívánja feleltetni a nyomvonaltervet a megadott tervezési kritériumoknak. A gyakorlat során a nyomvonal tervezési kritériumainak használatára nem kerül sor. A tervezési kritériumok szolgáltatás használatával a Helyi szabványokra hivatkozó nyomvonal tervezése című oktatóanyagban ismerkedhet meg.

6. Kattintson az OK gombra.

   Megjelenik a Nyomvonal-tervezési eszközök eszköztár. Itt a nyomvonalak létrehozásához és szerkesztéséhez szükséges vezérlők érhetők el.

A nyomvonal megrajzolása

1. A Nyomvonal-tervezési eszközök eszköztáron kattintson a legördülő listára , és válassza az Ív és átmenetiív beállításai lehetőséget. Az Ív és átmenetiív beállításai párbeszédpanelen meghatározhatja, hogy a rendszer milyen típusú ívet helyezzen automatikusan az érintők közötti összes sarokpontokra (SP).
2. Az Ív és átmenetíiv beállításai párbeszédpanelen adja meg a következő paramétereket:
   • Típus: Klotoid
   • Bemenő átmenetiív: Törölve
   • Ív: Bejelölve
   • Kimenő átmenetiív: Törölve
   • Alapértelmezett sugár: 350.0000’
3. Kattintson az OK gombra.
4. A Nyomvonal-tervezési eszközök párbeszédpanelen kattintson a legördülő listára. Válassza az Érintő-érintő (Ívekkel) lehetőséget.
5. A nyomvonal kezdőpontjának megadásához lépjen az A kör középpontjához.

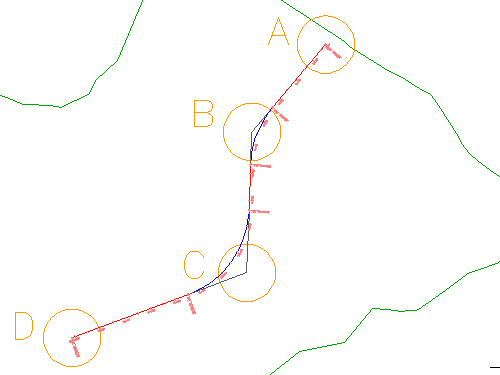

6. Húzzon ki egy vonalat és határozzon meg további SP-ket a B, C és D körök középpontjára kattintva (sorrendben). Ezután kattintson a jobb gombbal a vízszintes nyomvonal elrendezés parancs befejezéséhez.
7. Végezzen eltolást és zoomolást a rajzban, és figyelje meg a feliratok stílusát és tartalmát. Figyelje meg, hogy főleg a geometriapont feliratok jelölik meg minden vonal, átmenetiív és ív kezdő és végpontját.


Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Szabad ívek és átmenetiívek hozzáadása egy nyomvonalhoz részre.
