3. gyakorlat: Záródás-ellenőrzési elemzés végrehajtása az adatok manuális bevitelével

A gyakorlat során manuálisan viheti be a földmérési adatokat a záródás-ellenőrzési elemzéshez.

A záródás-ellenőrzési elemzés ezen módszere akkor hasznos, amikor ellenőriznie kell, hogy a földmérési adatok nem szerepelnek feliratokként a rajzban. Használhatja például ezt a módszert földmérési adatoknak papírrajzról való beviteléhez.

Ez a gyakorlat a 2. gyakorlat: Záródás-ellenőrzési elemzés végrehajtása telekfeliratokkal rész folytatása.

A Záródás-ellenőrzés elemzés párbeszédpanel beállítása

Megjegyzés:

Ez a gyakorlat a Survey-5B.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

A helyszín jobb oldalán található telekhatárelemek nem feliratozottak. Mivel az adatok nem szerepelnek a telekfeliratokon, a záródás-ellenőrzéshez szükséges adatokat manuálisan kell bevinnie.

1. Kattintson az Elemzés lap Terepadatok panel Földmérés legördülő lista Záródás-ellenőrzés elemre.
2. Ha megjelenik egy üzenet arról, hogy a parancssori mód nem használható, amíg egy parancs aktív, kattintson az OK gombra.
3. A Záródás-ellenőrzési elemzés párbeszédpanelen győződjön meg arról, hogy a Parancssori felület használata lehetőség ki legyen kapcsolva.
4. Válassza a Bemeneti nézet elemet.

   A bemeneti nézet olyan felületet biztosít, amelyhez hozzáadhatja a záródás-ellenőrzési elemzéshez szükséges adatokat.

Telekadatok beírása

1. Válassza az Új záródás-ellenőrzés elemet.
2. A Záródás-ellenőrzési elemzés párbeszédpanelen a záródás-ellenőrzés neveként írja be: Telek manuális bevitel.
3. A kezdőpont meghatározásához adja meg a következő értékeket:
   • Kelet koordináta: 5576.199
   • Észak koordináta: 5291.0640

   A ikon jelzi a kezdőpontot.

4. Válassza az Új oldal elemet.
5. Bontsa ki a Side 1 gyűjteményt. Adja meg a következő paramétereket:
   Megjegyzés:

   Figyelje meg, hogy a ikon megjelenik az oldal gyűjtemény és a felső szintű záródás-ellenőrzési gyűjtemény mellett. Ez jelzi, hogy a záródás-ellenőrzés nem teljes, mivel több adatot igényel az oldalról.

   • Oldal típusa: Vonal
   • Szög típusa: Irány
   • Szög: N00 00 10E
   • Távolság: 16.330
6. Válassza az Új oldal elemet.
7. Bontsa ki a Side 2 gyűjteményt. Adja meg a következő paramétereket:
   • Oldal típusa: Ív
   • Ív iránya: Óramutató járásával megegyező
   • Sugár: 20.00
   • Ívhossz: 21.550
8. Válassza az Új oldal elemet.
9. Bontsa ki a Side 3 gyűjteményt. Adja meg a következő paramétereket:
   • Oldal típusa: Ív
   • Ív iránya: Az óramutató járásával ellentétes
   • Sugár: 75.00
   • Ívhossz: 80.800
10. Válassza az Új oldal elemet.
11. Bontsa ki a Side 4 gyűjteményt. Adja meg a következő paramétereket:
    • Oldal típusa: Vonal
    • Szög: N90 00 00E
    • Távolság: 99.990
12. Válassza az Új oldal elemet.
13. Bontsa ki a Side 5 gyűjteményt. Adja meg a következő paramétereket:
    • Oldal típusa: Vonal
    • Szög: S0 00 00E
    • Távolság: 100
14. Válassza az Új oldal elemet.
15. Bontsa ki a Side 6 gyűjteményt. Adja meg a következő paramétereket:
    • Oldal típusa: Vonal
    • Szög: N89 59 54W
    • Távolság: 149.990

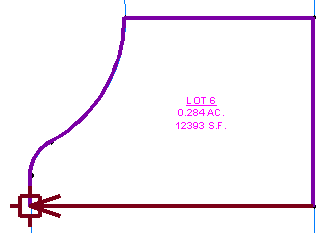

    Az iránynyíl találkozik a kezdőponttal.


16. Válassza a Kimeneti nézet elemet.

    A Kimeneti nézet megjeleníti a záródás-ellenőrzési elemzés eredményeit. A 4. gyakorlat: Záródás-ellenőrzési adatok használata részben megtanulja a kimenő adatok használatát.

Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Záródás-ellenőrzési adatok használata részre.
