2. gyakorlat: Záródás-ellenőrzési elemzés végrehajtása telekfeliratokkal

A gyakorlat során a telekhatárelemek feliratain szereplő adatokkal végezhet záródás-ellenőrzési elemzést.

A Záródás-ellenőrzés parancs ellenőrzi az alakzat hosszát, irányát, kerületét, területét, záróhibáját és pontosságát. Az ellenőrzés az alakzat elejénél kezdődik, és kiszámítja az alakzat csúcspontok X és Y koordinátáit minden szakaszra. Ezek a számítások az aktuális feliratozott értékeken, és nem a fordított irány és távolság/ív adatokon, illetve a Hossz és Szög pontosságon (amelyek a Földmérési adatbázis beállításokban vannak megadva) alapulnak.

A záródás-ellenőrzési elemzésének ez a módja a végső záródás-ellenőrzésre használható. A záródás-ellenőrzésre használt adatok a telekhatárelemek felirataiból származnak. A záródás-ellenőrzés pontossága a feliratok pontosságán múlik.

Ez a gyakorlat az 1. gyakorlat: Visszaellenőrzés és záródás-ellenőrzés információk megtekintése a földmérési alakzaton.

A Záródás-ellenőrzés elemzés párbeszédpanel beállítása

1. Nyissa meg a Survey-5B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz egy kis telekkiosztást tartalmaz számos telekkel. A helyszín bal oldalán található összes telekhatárelem feliratozott. Figyelje meg, hogy a zsákutca mentén a vonal- és ívfeliratok címkékké alakultak át, és adataik a helyszín bal oldalán található táblázatban jelennek meg. A záródás-ellenőrzést a LOT 5 telken végezheti el.

2. Kattintson az Elemzés lap Terepadatok panel Földmérés legördülő lista Záródás-ellenőrzés elemre.
3. Ha megjelenik egy üzenet arról, hogy a parancssori mód nem használható, amíg egy parancs aktív, kattintson az OK gombra.
4. A Záródás-ellenőrzés elemzés párbeszédpanelen győződjön meg arról, hogy a Parancssori felület használata lehetőség be legyen jelölve.
5. Válassza a Bemeneti nézet elemet.

   A bemeneti nézet olyan felületet biztosít, amelyhez hozzáadhatja a záródás-ellenőrzési elemzéshez szükséges adatokat.

Záródás-ellenőrzés elvégzése telekfeliratokon

1. Válassza az Új záródás-ellenőrzés elemet.
2. A parancssorba a záródás-ellenőrzés neveként írja be: Telekfeliratok.

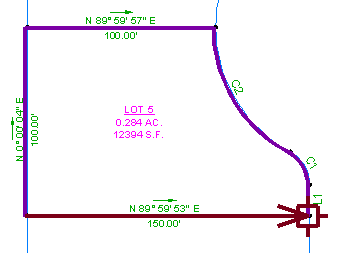

3. Amikor a program egy kezdőpont megadását kéri, kattintson az L1 feliratcímke alatti telekhatárvonalak metszéspontjára.

   A ikon jelzi a kezdőpontot.

4. Jelölje ki az L1 feliratcímkét a kezdőpont felett.

   Egy ideiglenes nyíl grafika jelenik meg a kezdőpontnál. Figyelje meg, hogy a nyíl a LOT 5 telektől kifelé mutat.

5. A nyíl irányának megfordításához a parancssorba írja be: R.
6. Jelölje ki a C1 feliratcímkét.

   Figyelje meg, hogy az ideiglenes vonal és nyíl rossz irányba mutat.

7. A nyíl átfordításához írja be: F.
8. Jelölje ki a C2 feliratcímkét.
9. Jelölje ki a nyíltól balra lévő Távolsági irányszög címkét. Az irány megfordításához írja be: R.
10. Jelölje ki a nyíl alatti távolsági irányszög címke 100.00’ részét.

    A ikon megjelenik az aktuális vonal végén, és a parancssor jelenti, hogy nincs elég adat a szakasz definiálásához. Ennek oka, hogy az aktuális szakasz egy telekhatárvonal, amelyen a helyszín bal oldalán található összes teleknél közös.

11. Jelölje ki a felirat irányszög részét. Az irány megfordításához írja be: R.
12. Jelölje ki a nyíltól jobbra lévő Távolsági irányszög címkét.

    A nyíl visszatér a kezdőpontra.


13. A parancs befejezéséhez nyomja le az Enter billentyűt.

    A Záródás-ellenőrzési elemzés párbeszédpanelen figyelje meg, hogy a záródás-ellenőrzési elemezés során létrehozott bármely oldalt szerkesztheti.

14. Válassza a Kimeneti nézet elemet.

    A Kimeneti nézet megjeleníti a záródás-ellenőrzési elemzés eredményeit. A 4. gyakorlat: Záródás-ellenőrzési adatok használata részben megtanulja a kimenő adatok használatát.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Záródás-ellenőrzési elemzés végrehajtása az adatok manuális bevitelével részre.
