Oktatóanyag: Alapvető nyomtervmodell létrehozása

Ez az oktatóanyag bemutatja az AutoCAD Civil 3D objektumok használatát az alapvető nyomtervmodellek felépítésére.

Megjegyzés:

Ez az oktatóanyag a Mintakeresztszelvény létrehozása gyakorlatban létrehozott nyomterv mintakeresztszelvényt használja.

A nyomtervekkel különböző alakzatok modellezhetők, például útpályák, csatornák és kifutópályák. Ebben az oktatóanyagban lakóterületi útvonalat modellezhet.

A nyomtervmodellek különböző AutoCAD Civil 3D objektumokra és adatokra épülnek, többek között alkotóelemekre, mintakeresztszelvényekre, nyomvonalakra, felületekre és hossz-szelvényekre.

A nyomterv objektumokat egy vagy több kiindulási vonal nyomvonal mentén hozzák létre, úgy, hogy egy 2D keresztszelvényt (mintakeresztszelvényt) helyeznek el növekvő sorrendű helyeken és olyan illesztendő rézsűk létrehozásával, amelyek az összes említett helyen érintkeznek egy felületmodellel.

Adja meg az alapvető nyomterv adatokat

1. Nyissa meg a Corridor-1a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Nyomterv elemre.
3. A Nyomterv létrehozása párbeszédpanelen adja meg a következő paramétereket: Vagy használja a gombokat az objektumok kiválasztásához a rajzból.
   • Név: First Street

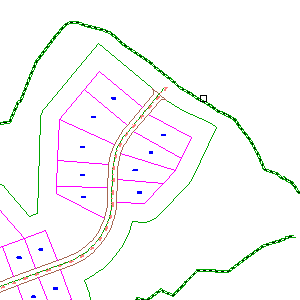

   • Nyomvonal: First Street

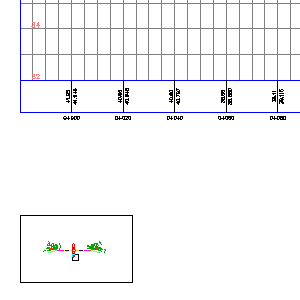

   • Hossz-szelvény: Pályafelület tengely - First Street


     (A hossz-szelvény nézet hálóvonalait a program a jobb láthatóság érdekében eltávolítja)

   • Mintakeresztszelvény: Főút teljes keresztszelvénye

   • Célfelület: EG

   • Kiindulási vonal és tartományparaméterek beállítása: Kiválasztott
4. Kattintson az OK gombra.

Adja meg a kiindulási vonal és tartomány paramétereket

1. A Kiindulási vonal és tartomány paraméterek párbeszédpanelen, az RG-Primary Road Full Section - (1) sor Zárószelvény cellájába billentyűzze be a 0+440.00 értéket.
2. A Gyakoriság cellában kattintson a gombra.
3. A Mintakeresztszelvények alkalmazásának gyakorisága párbeszédpanel Mintakeresztszelvény alkalmazása lapján lévő Ívek mentén területen ellenőrizze, hogy a Növekménynél elem be legyen jelölve.
4. Az Ívnövekmény mezőbe írja be a 3.000 értéket. Kattintson az OK gombra.
5. Kattintson az OK gombra.
6. A Nyomterv tulajdonságoknál - Építse fel újra a párbeszédpanelt, majd kattintson a Nyomterv újraépítése parancsra.
   Megjegyzés: Ha a feladat párbeszédpanel nem jelenik meg, akkor a nyomterv még felépítés alatt van.

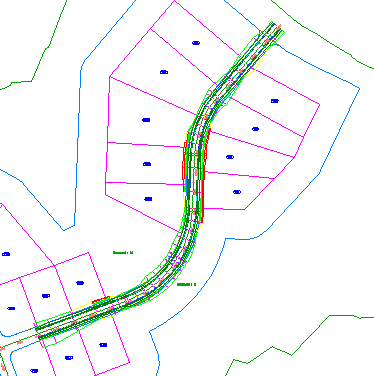

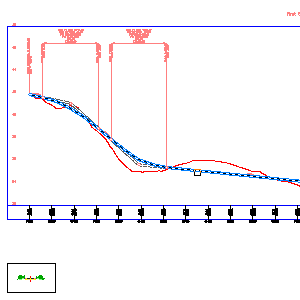

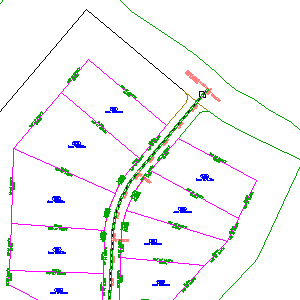

   A nyomtervmodell felépült és a következőképpen jelenik meg:



Az oktatóanyagot a következő, Átmeneti sávval rendelkező nyomterv létrehozása című témakörrel folytathatja.
