3. gyakorlat: Telek felosztása csúszóvonallal

Ebben a gyakorlatban egymás után feloszthat egy telket olyan szakaszokkal, amelyeket a homlokvonaluknál lévő szög határoz meg.

Ez a gyakorlat a 2. gyakorlat: Telek felosztása szabadformájú szakaszokkal rész folytatása.

Teleklétrehozási beállítások megadása

1. Nyissa meg a Parcel-1C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telekkészítő eszközök elemre.
3. A Telektervezési eszközök eszköztáron kattintson a következőre: .
4. Adja meg a következő paramétereket:

   Az egyes paraméterek meghatározásakor figyelje meg, hogy egy előnézeti grafika jelenik meg a Telektervezési eszközök ablak alján.

   Telekméretezés

   Automatikus tervezés

   • Minimális terület: 7000.00
   • Minimális előkert: 40.0000
   • Minimális előkert használata a távolsághoz: Igen
   • Homlokvonal-távolság: 20.0000
   • Minimális szélesség: 40.0000
   • Minimális mélység: 50.0000
   • Maximális mélység használata: Igen
   • Maximális mélység: 200.0000
   • Több megoldás beállítása: Legkisebb terület használata
   • Automatikus mód: Ki
   • Maradék elosztása: Maradék elhelyezése az utolsó telekbe
     Megjegyzés:

     Amikor az Automatikus mód Ki értékű, a Maradék elosztása beállítás nincs hatással a telek elrendezésére. Ezt a beállítást a későbbi gyakorlatokban használhatja.

Egyéni telkek létrehozása csúszóvonal használatával

1. A Telektervezési eszközök eszköztáron kattintson a Csúszóvonal - létrehozás elemre.
2. A Telkek létrehozása - elrendezés párbeszédpanel Telekstílus területén válassza a Single-Family elemet. Hagyja az egyéb beállításokat az alapértelmezett értékeiken. Kattintson az OK gombra.
3. Kattintson a Single-Family: 101 telek területfeliratára.

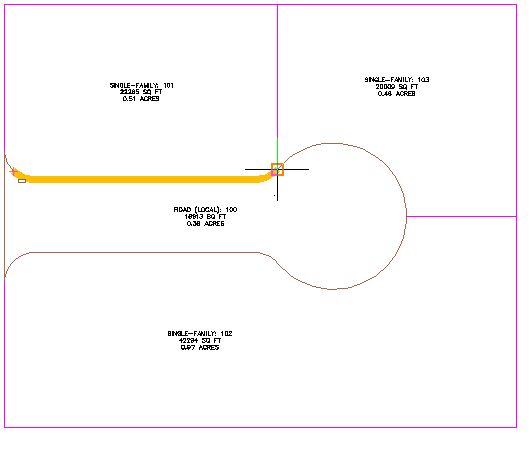

4. Határozza meg a telek homlokvonalának kezdő- és végpontjait a következő képen látható módon.

   Figyelje meg, hogy amikor mozgatja a mutatót a végpont meghatározásához, egy sárga vonal jeleníti meg a javasolt homlokvonalat.

   Megjegyzés:

   A homlokvonal kezdőpontjának meghatározásakor ne raszterezzen az ív elejére. Ha a homlokvonal az ív kezdőpontján indul, a program nem talál megoldást.


5. Billentyűzze be a 90 fok értéket az előkert szögének.

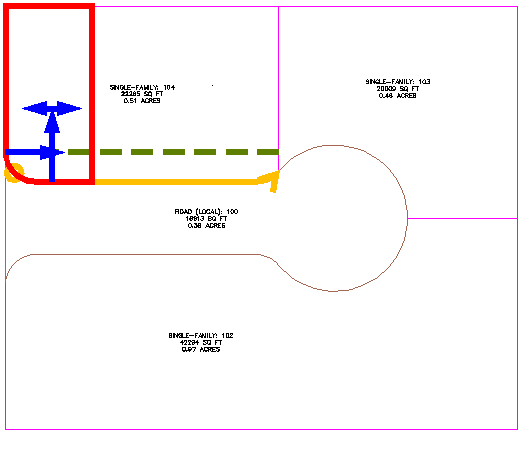

   Megjelennek a teleklétrehozási paraméterek és a javasolt megoldás előnézeti grafikái. A grafikák hasonlóak azokhoz, amelyek a Telektervezési eszközök ablakban a telek-létrehozási paraméterek meghatározásakor jelentek meg.


6. Nyomja le az Enter billentyűt.

   Az új telek létrejött, a program felirattal látta el, és a következő telek előnézete megjelenik a rajzban.

7. A Telektervezési eszközök párbeszédpanel Minimális terület részén írja be a 8000 értéket.

   Figyelje meg, hogy az előnézeti grafika frissül, hogy tükrözze a módosított területértéket.

8. Nyomja le az Enter billentyűt.

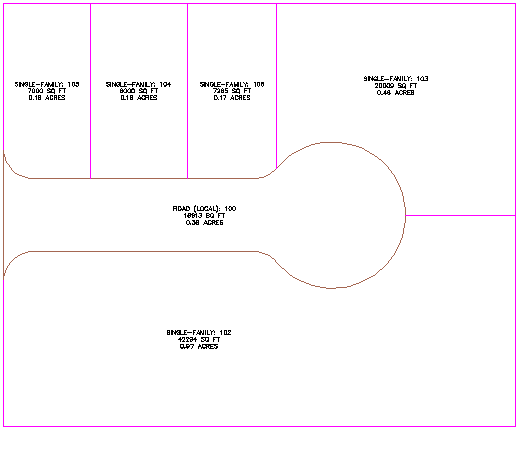

   Két új telek létrejön, és a feliratozásuk megtörténik.



Többszörös telkek egy idejű létrehozása

1. A Telektervezési eszközök eszköztáron kattintson a Csúszóvonal - létrehozás elemre.
2. Az Automatikus tervezés területen adja meg a következő paramétereket:
   • Automatikus mód: Be
   • Maradék elosztása: Maradék elhelyezése az utolsó telekbe
3. Kattintson a helyszín déli részén lévő nagy telek területfeliratára.

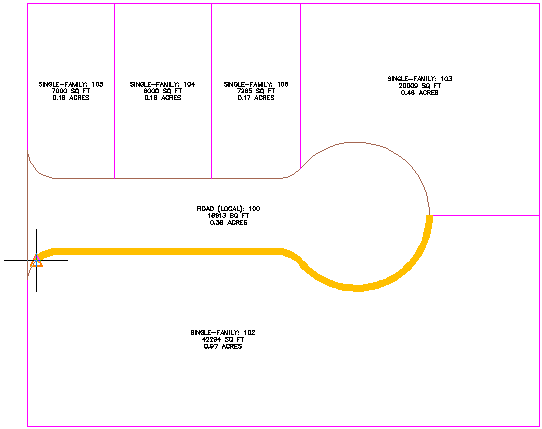

4. Határozza meg a telek homlokvonalának kezdő- és végpontjait a következő képen látható módon.

5. Billentyűzze be a 90 fok értéket az előkert szögének.

   Megjelenik a javasolt telkek előnézete.


6. Nyomja le az Enter billentyűt.

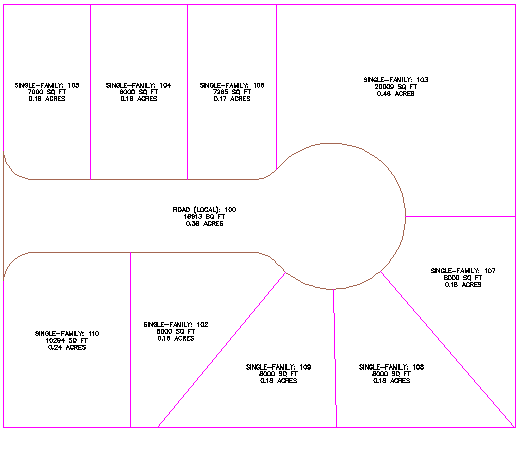

   Az új telkek létrejönnek és a feliratozásuk megtörténik.

   Megjegyzés:

   A Telekadatok szerkesztése oktatóanyagban kijavíthatja néhány telekhatárvonal elhelyezését.


7. A parancs befejezéséhez nyomja le az ESC billentyűt.

Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Telek felosztása forgatási vonallal részre.
