1. gyakorlat: Átmeneti sávval rendelkező mintakeresztszelvény létrehozása

Ebben a gyakorlatban átmenetekkel rendelkező nyomterv mintakeresztszelvényt hozhat létre.

Mintakeresztszelvény kiindulási vonalának létrehozása

1. Nyissa meg a Corridor-2a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Mintakeresztszelvény legördülő lista Mintakeresztszelvény létrehozása elemére.
3. A Mintakeresztszelvény létrehozása párbeszédpanel Név mezőjébe írja be az Átmeneti nevet. Kattintson az OK gombra.
4. Ha a parancssorban megjelenik a „Jelölje ki a mintakeresztszelvény kiindulási vonalának helyét” utasítás, kattintson egy pontra a rajzban a mintakeresztszelvény elhelyezéséhez.

   A nézetablak a mintakeresztszelvény kiindulási vonalára zoomol, amely a következőképpen jelenik meg:



Sáv alkotóelem hozzáadása

1. Ha az alkotóelemeket tartalmazó Eszközpaletta nem látható, kattintson az Alap lap Paletták panel Eszközpaletták elemre.
2. Az eszközpalettában kattintson a jobb gombbal az Eszközpaletták vezérlősávra. Kattintson a Civil angolszász alkotóelemek gombra.
3. Kattintson az Alap fülre.
4. Kattintson az AlapSávÁtmenet elemre.
5. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Jobb
   • Alapértelmezett szélesség: 14.0000
   • Mélység: 1.0000
   • Átmenet: Eltolás és magasság megváltoztatása
6. A rajzon kattintson a mintakeresztszelvény kiindulási vonalán lévő jelölőpontra.

   Egy sávot rajzolt, amely jobbra 14 lábnyira terjed ki, továbbá -2%-os lejtéssel és 1 láb mélységgel rendelkezik.

Szegély és vízlevezető csatorna alkotóelem hozzáadása

1. Az eszközpalettán kattintson az AlapSzegélyÉsvízlevezetőcsatorna eszközre.
2. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Jobb
   • Vízlevezető csatorna szélessége: 1.2500
3. A rajzon kattintson a külső sáv jobb felső szélén lévő jelölőpontra a szegély és a vízlevezető csatorna megrajzolásához.

Járda alkotóelem hozzáadása

1. Az eszközpalettán kattintson az AlapJárda elemre.
2. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Jobb
   • Ütközőzóna szélessége, 1: 2.0000
   • Ütközőzóna szélessége, 2: 3.0000
3. A rajzban kattintson a szegély hátsó felső oldalánál található jelölőpontra a járda és ütközőzónáinak hozzáadásához.

Árok alkotóelem hozzáadása

1. Az eszközpalettán kattintson az AlapOldalRézsűÁrokBevágás elemre.
2. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Jobb
   • Bevágásrézsű: 3.000:1
3. A rajzon kattintson a jelölőpontra a külső járda ütközőzónájának külső szélén a bevágás- és töltésrézsű hozzáadásához.

Átmeneti sáv alkotóelem hozzáadása

1. Az eszközpalettán kattintson az AlapSávÁtmenet elemre.
2. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Bal
   • Alapértelmezett szélesség: 12.0000
   • Mélység: 1.0000
   • Átmenet: Esés tartása, eltolás módosítása
3. A rajzon kattintson a mintakeresztszelvény kiindulási vonalán lévő jelölőpontra. Egy sávot rajzolt, amely balra 12 lábra terjed ki, továbbá -2%-os lejtéssel és 1 láb mélységgel rendelkezik.

A jobb oldali sávon kívül lévő alkotóelemek tükrözése

1. Az alkotóelem-elhelyező módból történő kilépéshez nyomja le az Esc billentyűt.
2. A rajzban a mintakeresztszelvény jobb oldalán jelölje ki a szegély, járda és körömvonal alkotóelemeket. Kattintson a jobb gombbal. Válassza a Tükrözés menüpontot.
3. Az átmeneti sáv bal felső élén kattintson a jelölőpontra a szegély, járda és körömvonal alkotóelemek tükrözéséhez.

   Az alkotóelemek a mintakeresztszelvény jelölőjének bal oldalán jelennek meg.

   A Tükrözés parancs létrehozza a kijelölt alkotóelemek tükörképét. Az Oldal paraméter kivételével az összes alkotóelem-paraméter megőrződik.

   Megjegyzés:

   A tükrözött alkotóelemek paraméterei dinamikusan nem kapcsolódnak. Ha egy alkotóelem paramétereit módosítja a mintakeresztszelvény kiindulási vonalának egyik oldalán, a módosítás nem jelenik meg az ellentétes oldalon.

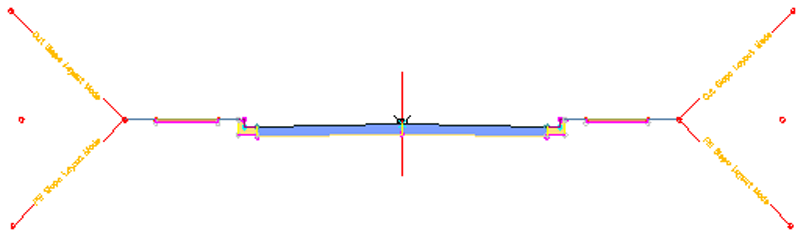

   A befejezett mintakeresztszelvény a következőképpen jelenik meg:



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Átmeneti sávval rendelkező nyomterv létrehozása részre.
