1. gyakorlat: Mintavonalak létrehozása

Ebben a feladatban mintavonalak készletét hozza létre a nyomvonal mentén.

A mintavonalak meghatározzák azokat a szelvényeket, amelyeken a keresztmetszetek bevágásra kerülnek, továbbá a keresztszelvények szélességét a bal és jobb nyomvonalhoz viszonyítva. A mintavonalak készlete a nyomvonal Mintavonalcsoport menüeleme alatt található. Minden egyes mintavonalcsoport egyedi névvel rendelkezik. A csoporton belül minden egyes vonal egyedi névvel rendelkezik.

Mintavonalak létrehozása

1. Nyissa meg a Sections-Sample-Lines-Create.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Mintavonalak elemre.
3. A Válasszon nyomvonalat utasításnál nyomja le az Enter billentyűt.
4. A Nyomvonal kiválasztása párbeszédpanelen válassza a Centerline (1) elemet. Kattintson az OK gombra.

   Megjelenik a Mintavonalcsoport létrehozása párbeszédpanel. A párbeszédpanel meghatározza a mintavonalcsoport karakterisztikáját. Az AutoCAD Civil 3D programmal szállított sablonok előredefiniált vonalstílusokat és vonalfelirat-stílusokat tartalmaznak a mintavonalak számára.

5. A Mintavonalcsoport létrehozása párbeszédpanel felső részén határozza meg a következő paramétereket:
   • Mintavonalstílus: Road Sample Lines
   • Mintavonal feliratstílusa: Name & Section Marks
6. A Jelöljön ki adatforrásokat a mintavételezéshez területen ellenőrizze, hogy a Minta jelölőnégyzeteket bejelölte-e a táblázatban található összes bejegyzés esetében.

   Az adatforrások magukba foglalhatják a felületeket, a nyomtervmodelleket és a nyomterv felületeket. Minden egyes felület és nyomterv felület egy egyszerű kereszt-szelvényi vonalat eredményez. A nyomtervmodell forrásként történő felhasználása tartalmazza a modellben található összes pontot, hivatkozást és alakot.

7. A Keresztszelvény stílusok beállításainál adja meg a következőket:
   Megjegyzés:

   Kattintson duplán a táblázatban található Stílus cellára a Keresztszelvény stílus kiválasztásához.

   • EG: Existing Ground
   • Corridor - (1): All Codes
   • Corridor - (1) Top: Finished Grade
   • Corridor - (1) Datum: Finished Grade
8. Kattintson az OK gombra.

   Megjelenik a Mintavonal eszközök eszköztár. A parancssorban megjelenik a Szelvény megadása utasítás.

9. Az eszköztáron kattintson a Mintavonal készítési módszerek gomb melletti nyílra. Kattintson a Nyomterv szelvényekből menüelemre.

   Ez a lehetőség egy mintavonalat hoz létre a nyomtervmodellben található összes szelvénynél.

10. A Mintavonalak létrehozása - Nyomterv szelvényekből párbeszédpanelen adja meg a következő paramétereket:
    • Bal mintavételi szélesség: 150
    • Jobb mintavételi szélesség: 150
11. Kattintson az OK gombra.

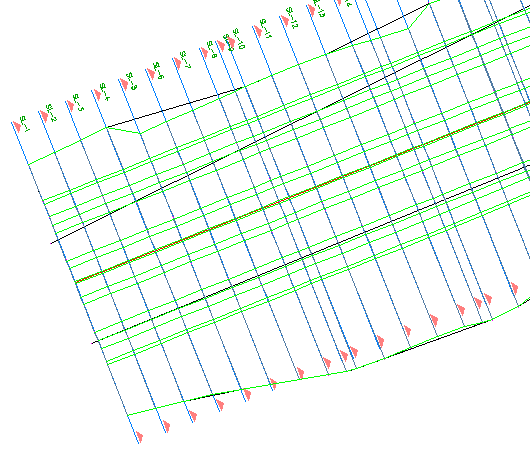

    Létrejönnek a mintavonalak, és elérhető a Mintavonal eszközök eszköztár szükség esetén további vonalak meghatározásához.


12. Zárja be a Mintavonal eszközök eszköztárt.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Keresztszelvénynézetek létrehozása részre.
