2. gyakorlat: Keresztszelvénynézetek létrehozása

Ebben a feladatban mintavonalak tartományának keresztszelvénynézetét hozhatja létre.

Először módosít néhányat a keresztszelvénynézetekre alkalmazott beállítások közül.

Ez a gyakorlat az 1. gyakorlat: Mintavonalak létrehozása rész folytatása.

A csoportnyomtatási stílus módosítása

1. Nyissa meg a Sections-Views-Create.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Az Eszköztár Beállítások lapján bontsa ki a KeresztszelvénynézetCsoportnyomtatási stílusok gyűjteményt. Válassza ki a Basic stílust. Kattintson a jobb gombbal. Kattintson a Szerkesztés gombra.
3. A Csoportnyomtatási stílus párbeszédpanelen kattintson a Megjelenítés fülre.
4. A Komponens megjelenítés terület Nyomtatási terület sorában módosítsa a Szín beállítást Vörös értékre.

   Ezekkel a színekkel megkönnyítheti a lap terjedelmének, valamint a lap keresztszelvénynézeteket tartalmazó részének azonosítását. A gyakorlat későbbi részében megfigyelheti ezeket az összetevőket, amikor létrehozza a keresztszelvénynézeteket.

5. Kattintson az OK gombra.

Alapvető keresztszelvénynézet paraméterek meghatározása

1. Kattintson az Alap lapHossz- és keresztszelvénynézetek panel Keresztszelvénynézetek legördülő menü Több nézet létrehozása elemre.
2. A Több keresztszelvénynézet létrehozása varázsló Általános lapján adja meg a következő paramétereket:
   • Nyomvonal kiválasztása: Centerline (1)
   • Mintavonalcsoport neve: SLG-1
   • Szelvénytartomány: Felhasználói
   • Kezdő: 0+00.00
   • Záró: 10+00.00
   • Keresztszelvénynézet-stílus: Road Section
3. Kattintson a Tovább gombra.

Nyomtatási stílus és elrendezéssablon meghatározása

A Keresztszelvény elhelyezése lapon meghatározhatja, hogyan jelennek meg és vannak elrendezve a keresztszelvénynézetek a lapokon. Válasszon egy sablont, nézetablak léptéket és a csoportnyomtatási stílust.

1. Az Elhelyezési beállítások területen válassza a Kivitelezés elemet.
   Megjegyzés:

   A Vázlat lehetőség csak az aktuális rajzban hoz létre keresztszelvénynézeteket. Nem hozhat létre lapokat Vázlat keresztszelvénynézetekből.

2. A Keresztszelvénylapok sablonja területen kattintson a gombra.
3. Az Elrendezés kiválasztása lapsablonként párbeszédpanelen kattintson a gombra.
4. A Helyi sablon mappában ellenőrizze, hogy a Civil 3D (Imperial) Section.dwt rajz legyen kiválasztva. Kattintson a Megnyitás gombra.
5. Az Elrendezés kiválasztása lapsablonként párbeszédpanelen található Válassza ki az új lapok létrehozásához használt elrendezést területen válassza ki az ARCH D Section 40 Scale elrendezést.
6. Kattintson az OK gombra.
7. A Több keresztszelvénynézet létrehozása varázsló Csoportnyomtatási stílus területén válassza az Alapvető elemet.
8. Kattintson a Tovább gombra.

A keresztszelvénynézet eltolások meghatározása

1. Az Eltolási tartomány oldal Eltolási tartomány területén válassza az Automatikus elemet.

   Figyelje meg, hogy a Bal és a Jobb elemek 150 értékűek. Ez a mintavonal sávszélességének értéke, amelyet az 1. gyakorlat: Mintavonalak létrehozásasorán adott meg.

2. Kattintson a Tovább gombra.

A keresztszelvénynézetek magasságának meghatározása

1. A Magasságtartomány oldalon határozza meg a következő paramétereket:
   • Felhasználói: Bejelölve
   • Magasság: 100.000’
   • Keresztszelvénynézetek magassági beállítása: Egy keresztszelvény adatainak használata
   • Keresztszelvény kiválasztása: EG

   Ezek a beállítások megadják, hogy minden keresztszelvénynézet 100 láb magas legyen és a magasság kövesse az EG felület magasságát.

2. Kattintson a Tovább gombra.

A mintavételhez használt keresztszelvények és feliratok meghatározása

A Keresztszelvények megjelenítésének beállításai lap megadja a mintavételezett objektumok objektum- és feliratstílusát. A gyakorlatban le fogja tiltani a feliratokat.

1. A Keresztszelvények megjelenítésének beállításai lap Háló vágása oszlopában kattintson a Corridor - (1) Top sorra.
2. Az EG sorban kattintson az értékre a Feliratok megváltoztatása oszlopban.
3. A Válasszon stíluskészletet párbeszédpanelen válassza a Nincs felirat opciót. Kattintson az OK gombra.
4. Ismételje meg a 2. és 3. lépést a Nincs felirat stílus alkalmazásához a Corridor - (1) Top és Corridor - (1) Datum felületekre.
5. Kattintson a Tovább gombra.

A fej- és láblécbeállítások meghatározása

1. A Fej- és láblécek oldal Válasszon láb- és fejléckészletet területén válassza a Főszelvény elemet.
2. Az Adja meg a fej- és lábléc tulajdonságait területen határozza meg a következő paramétereket:
   • Felület 1: Corridor - (1) Top
   • Felület 2: Corridor - (1) Datum

A keresztszelvénynézetek létrehozása és megvizsgálása

1. Kattintson a Keresztszelvénynézetek létrehozása gombra.
2. A Válasszon keresztszelvénynézet-kezdőpontot utasításnál válasszon ki egy pontot a felső nézetablakból.
3. Közelítsen rá az egyik lapra.

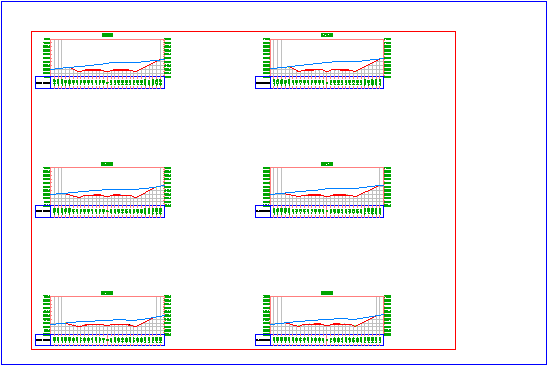

   A keresztszelvénynézetek csoportjai két téglalapba vannak rendezve. A gyakorlat elején meghatározhatta a téglalapok színét:

   • A kék téglalap jelzi a lap terjedelmét.
   • A vörös téglalap jelzi a nyomtatható terület terjedelmét, amelyben a keresztszelvénynézet található.

   Keresztszelvénylapok létrehozásakor a vörös és kék téglalapok közötti terület tartalmazza a címblokkot, a keretet és a kiválasztott helyszínrajzkészítés sablonban lévő egyéb információkat.

   A Keresztszelvénylapok létrehozása gyakorlatban hozhat létre keresztszelvénylapokat.


4. Közelítsen rá az egyik keresztszelvénynézetre.


Az oktatóanyagot a következő, Adatok hozzáadása keresztszelvénynézethez című témakörrel folytathatja.
