2. gyakorlat: A tároló felső részét leíró geometria definiálása

Ebben a gyakorlatban a tároló felső részét készíti el. Ez egy négyszögletes keret négyszögletes nyílással. Ezt a részt olyan méretekkel hozhatja létre, amelyek az AutoCAD Civil 3D programból módosíthatóak azt alkatrész használata alatt.

Ez a gyakorlat az 1. gyakorlat: Új alkatrész definiálása a műtárgykatalógusban folytatása.

1. A ModellezésMunkasíkok terület alatt kattintson a jobb gombbal a RimNézet megadása elemre. Az aktuális nézet és az FKR úgy van beállítva, hogy megfeleljen a munkasíknak.
2. Kattintson a jobb gombbal a RimHossz-szelvény hozzáadásaTéglalap elemre. Kattintson két pontra egy téglalap rajzolásához a rajzterületen. Egy téglalap alakú hossz-szelvény objektum látható a rajzban.
3. Bontsa ki a Rim csomópontot, kattintson a jobb gombbal a Téglalap alakú hossz-szelvény a Tartalomkészítő ablakban, és kattintson az Átnevezés parancsra. Írja be a Frame Outer Edge nevet. A név segíti az összetevő könnyebb azonosítását.
4. Ismételje meg ezeket a lépéseket egy másik téglalap alakú profil létrehozásához az elsőn belül. Nevezze el Frame Opening néven.

   Ezután létrehoz néhány szerkesztőgeometriát és kényszert, hogy a nyílás a téglalap közepében maradjon. Létrejönnek a keret külső élét és a nyílást ábrázoló téglalap alakú profilok.


5. Kattintson a jobb gombbal a RimGeometriaiPont hozzáadása elemre. Kattintson egy helyre a téglalapok középpontjához közel. Nyomja le az ESC billentyűt. Ez lesz a műtárgy középpontja.

6. Bontsa ki a Geometria mappát. Kattintson a jobb gombbal a 2D pontÁtnevezés elemre. Írja be a Fixed Center nevet. A név segíti az összetevő könnyebb azonosítását.
7. Kattintson a jobb gombbal a Fixed CenterRögzített menüpontra. A pont most rögzített. Az ezen pontot tartalmazó kényszerek nem mozgatják a pontot.
8. Kattintson a jobb gombbal a RimKényszerek hozzáadásaEgyenlő távolság elemre. Kattintson a külső téglalap bal felső sarkában lévő pontra, majd a Fixed Center pontra. A második párhoz kattintson a külső téglalap jobb alsó sarkán lévő pontra, és a Fixed Center pontra.

9. Ismételje meg ezt a lépést a külső téglalap bal alsó és a jobb felső sarkánál is. Ez a kényszer biztosítja, hogy a külső téglalap a Fixed Center ponthoz, középre van igazítva.
10. Ismételje meg ezeket a lépéseket a belső téglalap négy sarkán is. Most mindkét téglalap a rögzített pont köré igazodik.

11. Kattintson a jobb gombbal a RimKényszerek hozzáadásaPárhuzamos elemre. Kattintson a külső téglalap valamely vonalára, majd a belső téglalapon az ezzel párhuzamos vonalra. Ez a kényszer meggátolja, hogy a belső téglalap forogjon a külső téglalapon belül.

12. Kattintson a jobb gombbal a RimMéret hozzáadása Távolság elemre. Kattintson két pontra a külső téglalap felső oldalának mindkét végén.

    Kattintson egy pontra a méret helyének beállításához. A LenA1 nevű méret jön létre a keret külső élének hosszú oldalához.


13. Ismételje meg ezeket a lépéseket a külső téglalap jobb oldalán.

    A LenA2 nevű méret jön létre a keret külső élének rövid oldalához.

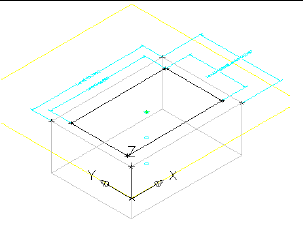

14. Ismételje meg ezeket a lépéseket a nyílás felső és jobb oldalán, ebben a sorrendben. Pozícionálja újra a méreteket szükség szerint, hogy könnyen olvashatók legyenek. A LenA3 és LenA4 méretek jönnek létre a nyílás hosszú és rövid oldalához.
15. Kattintson a Nézet lap Nézetek panel DNy-i izometrikus elemre. Ez a 3D nézet jobban megfelel a következő lépésekhez.

16. Kattintson a jobb gombbal a MódosítókKihúzás hozzáadása elemre. Kattintson a külső téglalapra. Megjelenik a Kihúzásmódosító párbeszédpanel.

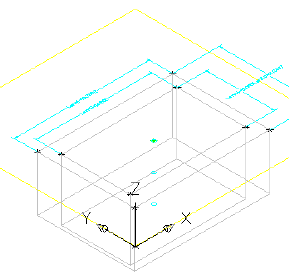

17. Ellenőrizze, hogy a Zsák típus legyen beállítva. Írjon be a 8 értéket a távolsághoz, és jelölje be az Átfordítás elem melletti jelölőnégyzetet. Kattintson az OK gombra. Egy kihúzásmódosító jön létre a külső téglalaphoz.

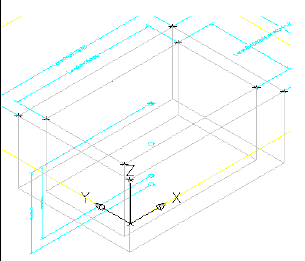

18. Ismételje meg ezeket a lépéseket a belső téglalapon egy 9 távolságú kihúzásmódosító létrehozásához. Egy kihúzásmódosító jön létre a belső téglalaphoz.

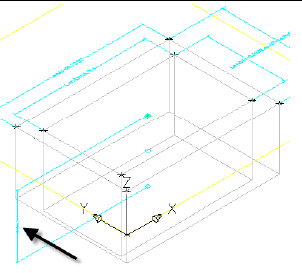

19. Kattintson a jobb gombbal a Modell méretezéseiTávolság hozzáadása elemre. Kattintson a külső téglalap alakú kihúzás egyik függőleges élére. Kattintson egy pontra a méret helyének beállításához. A LenB1 méret jön létre a keret keresztszelvényének magasságához.

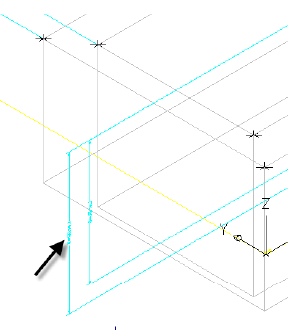

20. Ismételje meg ezt a lépést a belső téglalap kihúzásán. A LenB2 méret jön létre a nyílás kihúzásának magasságához.

21. Bontsa ki a Modell paramétereit, kattintson a jobb gombbal a Modell paraméterei elemre, majd kattintson a Szerkesztés parancsra. Megjelenik a Modell paraméterei párbeszédpanel.
22. Kattintson a LenB2 elemre, majd kattintson a Számológép parancsra. Kattintson a Változó gombra, és válassza a LenB1 elemet. Írja be a +1 értéket a LenB1 után, és kattintson az OK gombra, majd a Bezárás gombra.

    Ez biztosítja, hogy a nyílás kihúzása mindig mélyebb legyen, mint a keret vastagsága. Az Egyenlet oszlop cellájára is kattinthatott volna duplán, és beírhatta volna a saját képletét.

23. Kattintson a jobb gombbal a MódosítókBool kivonás hozzáadása elemre. Kattintson a külső téglalapra, majd a belső téglalapra és nyomja le az Enter billentyűt. A program a belső téglalapot kivonja a külső téglalapból, így egy harmadik módosítót hoz létre, amely ezen művelet eredménye.

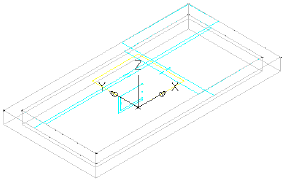

24. Bontsa ki a Módosítók csomópontot. Figyelje meg a létrejött három módosítót. A Kihúzás módosítók alapértelmezés szerint láthatatlanként vannak beállítva a Kivonás parancs eredményeként. Nevezze át a Kivonás nevű módosítót Frame névre.
25. Kattintson a jobb gombbal a Méretparaméterek elemre, és válassza a Konfiguráció szerkesztése parancsot. Megjelenik az Alkatrészméretek szerkesztése párbeszédpanel.
26. Görgessen jobbra, amíg nem látja az SBSL (Műtárgy hosszúsága) oszlopot. Kattintson a Kényszer elemre az SBSL oszlopban, és módosítsa listává. Tegye ugyanezt az SBSW (Műtárgy szélessége) oszloppal. Ezeket a paramétereket egyetlen állandó helyett meghatározhatja egy értéklista.
27. Kattintson a Paraméter konfigurálás melletti legördülő nyílra, majd válassza ki az Értékek lehetőséget. Kattintson az SBSL oszlop celláján, majd kattintson az Alkatrészméretek szerkesztése párbeszédpanel Szerkesztés gombjára. Megjelenik az Értékek szerkesztése párbeszédpanel.
28. Módosítsa az aktuális értéket 48-ra. Ezután a Hozzáadás gombbal hozza létre a 60, 72, 84, 96, 108 és 120 értékeket. Ez lehetővé teszi, hogy a Műtárgy hossza paramétert 12 hüvelykes növekményekben lehessen változtatni.
29. Ismételje meg ezt a lépést az SBSW oszlophoz a 36, 48, 60 és 72 értékek létrehozásával.
30. Állítsa az SBSL értékét 120-ra, és az SBSW értékét 60-ra. Kattintson az Alkatrészméretek szerkesztése párbeszédpanel eszköztárának Modell frissítése gombjára. Ez frissíti a Modell paraméterei terület alatti értékeket, hogy megfeleljenek a Rész paramétereknek.
31. Kattintson az OK gombra. Kattintson a jobb gombbal a Modell paraméterei elemre, és válassza a Szerkesztés parancsot. Kattintson a LenA1 elemre, majd kattintson a Számológép gombra.
32. Kattintson a Változó gombra, majd kattintson az SBSL elemre. Kattintson az OK, majd a Bezárás gombra.
33. Ismételje meg ezeket a lépéseket a LenA2 elemre, és tegye egyenlővé az SBSW elemmel. A modell frissül, hogy tükrözze a méretek módosításait.

34. Kattintson a jobb gombbal a Méretparaméterek elemre, és válassza a Konfiguráció szerkesztése parancsot. Válassza az Új menüpontot. Megjelenik az Új paraméter párbeszédpanel.
35. Kattintson a Keret hosszúsága elemre, majd kattintson az OK gombra. Kattintson az Új gombra, a Keretszélesség elemre, és az OK gombra. Két új paraméter lett hozzáadva: kerethossz (SFL) és keretszélesség (SFW).
36. Görgessen jobbra, amíg meg nem látja az SFL és SFW oszlopokat. Ezen oszlopok mindegyikében módosítsa az Állandó beállítás Lista beállításra. Ezután módosítsa a nézetet Értékek beállításra.
37. Az SBSL és SBSW esetében használt eljárással adja a 36, 48, 60, 72, 84, 96 és 108 értékeket az SFL oszlophoz. Adja a 24, 36, 48 és 60 értékeket az SFW oszlophoz.

    Ezeket az értékeket most olyan listák irányítják, amelyek végül vezérelhetők az AutoCAD Civil 3D programból, amikor alkatrészeket használ.

38. Kattintson az OK gombra az Alkatrészméretek szerkesztése párbeszédpanel bezárásához. Kattintson az Alkatrészcsalád mentése gombra. Ez menti az alkatrészt, és frissíti a Modell paramétereit, hogy tartalmazzák az újonnan hozzáadott Méretparamétereket.
39. Kattintson a jobb gombbal a Méretparaméterek elemre, és válassza az Értékek szerkesztése parancsot. Állítsa be a következő értékeket:
    • SFL: 108
    • SFW: 48

    Kattintson az Alkatrészméretek szerkesztése párbeszédpanel eszköztárának Modell frissítése gombjára, majd kattintson az OK gombra. Ez úgy frissíti a modell paramétereinek értékeit, hogy megfeleljenek a rész paraméter értékeinek, ahol ez alkalmazható.

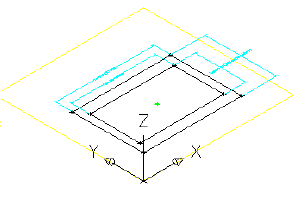

40. A Modell paraméterei terület alatt szerkessze a LenA3 és LenA4 méreteket, hogy az SFL és az SFW oszlopokkal legyenek egyenlők. A modell frissül, hogy tükrözze a méretek módosításait.

41. Kattintson az Alkatrészcsalád mentése gombra. A következő gyakorlathoz maradjon az Alkatrészkészítő környezetben.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: A tároló téglatest geometriájának megadása részre.
