4. gyakorlat: Körforgalom-összetevők szerkesztése

Ebben a gyakorlatban a kapcsolódó utak geometriáját szerkesztheti, mozgathatja a körforgalom középpontját, és törölheti a körforgalom összetevőit.

Kapcsolódó út geometriájának szerkesztése

1. Nyissa meg a Roundabout-Edit.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson a Módosítás lap Tervezés panel Csomópont elemre.
3. Kattintson a Csomópont lap Körforgalom módosítása panelKörforgalom szerkesztése elemre.

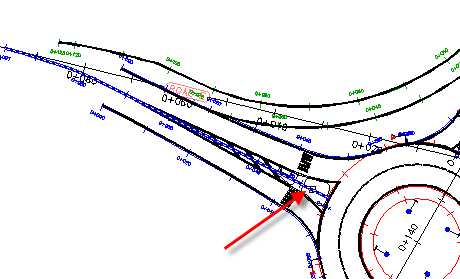

4. Kattintson az Approach_EW nyomvonalra.

5. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel Kapcsolódó út paraméterei területén módosítsa a következő paramétereket:
   • Kilépési sugár: 25
   • Belépő szélesítés hossza: 75
6. Kattintson a Tovább gombra a párbeszédpanel alján.
7. A Körforgalom létrehozása - Szigetek párbeszédpanel Konstrukciós háromszög paraméterei területén módosítsa a Hossz beállítást 75 értékre.
8. Kattintson a Tovább gombra a párbeszédpanel alján. Kattintson a Befejezés gombra.

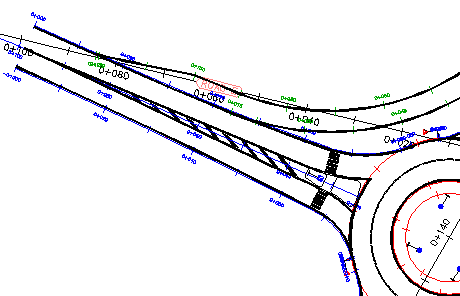

   A kapcsolódó út kibővült, a kilépési sugár megnőtt, és a szigetek és útburkolati jelek vonalrajza frissült.

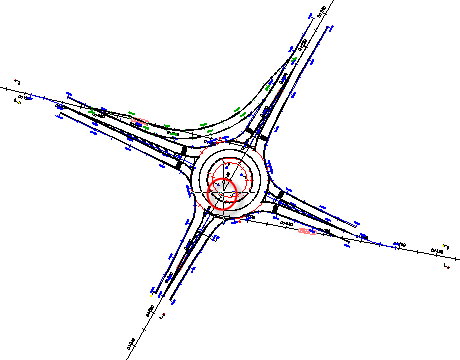

A körforgalom helyének szerkesztése

1. Kattintson a Csomópont lap Körforgalom módosítása panelKörforgalom szerkesztése elemre.
2. Kattintson a Roundabout_ISLAND nyomvonalra.

3. A Körforgalom létrehozása - Körpálya párbeszédpanel Körforgalom középpontja területén kattintson a gombra.

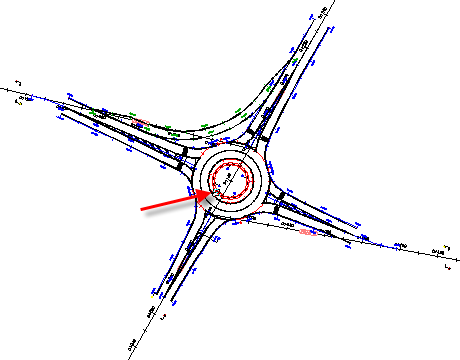

4. A rajzban a Road D út nyomvonalán kattintson a 0+130 szelvény közelében.
   Megjegyzés:

   A 0+130 szelvény nincs feliratozva, de a hely a következő képen látható.


5. Kattintson háromszor a Következő gombra a párbeszédpanel alján. Kattintson a Befejezés gombra.

   A körforgalom nyomvonalai és útburkolati jelei újból létrejönnek az új középpont körül.



Körforgalom-összetevők törlése

1. Kattintson a Csomópont lap Körforgalom módosítása panel Körforgalom törlése elemre.
2. Kattintson az Approach_SN (1) nyomvonalra.

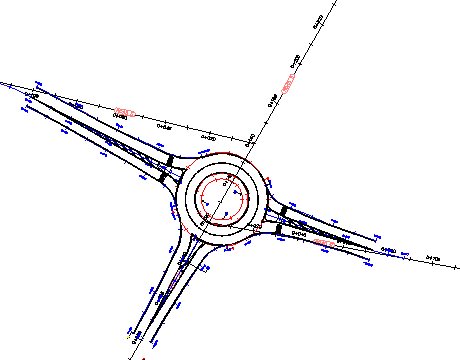

   A kapcsolódó utat és a közvetlen forduló sávot is törli. A közvetlen forduló sávot azért törölte a program, mert a geometria függött azon kapcsolódó utak geometriájától, amelyekhez csatolva volt.


   Megjegyzés:

   A teljes körforgalom törléséhez kattintson az egyik körpálya nyomvonalra, amíg aktív a Körforgalom törlése parancs.

Az oktatóanyag folytatásához lépjen tovább az 5. gyakorlat: Körforgalom-tervezési szabványok és alapbeállítások használata részre.
