1. gyakorlat: Csomópont vízszintes geometriájának szerkesztése

Ebben a gyakorlatban egy csomópont vízszintes geometriáját meghatározó nyomvonalakat szerkesztheti. A nyomvonalakat grafikusan és parametrikusan szerkesztheti, majd megvizsgálhatja, milyen hatással vannak a módosítások a csomópontra.

Párhuzamos nyomvonal paramétereinek módosítása

1. Nyissa meg a Intersection-Edit-Horizontal.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

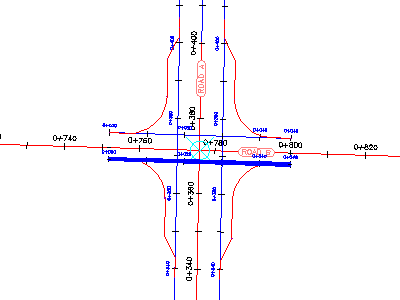

   Ez a rajz egy főút (Road A út) és egy mellékút (Road B út) csomópontját tartalmazza.

   • A Road A út párhuzamos nyomvonalai a tengelynyomvonal teljes hosszára kiterjednek.
   • A Road B út párhuzamos nyomvonala nem terjed túl a csomópont terjedelmén.
   • A szegélylekerekítéseknél a Road A út mind a négy sarkában szélesítési tartományok találhatók.

2. Kattintson a csomópont jelölőjére.

   A szalagon megjelenik a Csomópont fül. A Módosítás panelen olyan eszközök találhatók, amelyekkel módosíthatja a csomópont vízszintes és függőleges geometriájának paramétereit.

3. Kattintson a Csomópont lap Módosítás panel Eltolások szerkesztése elemre.

   A párhuzamos nyomvonal paraméterei a Csomópont eltolási paraméterei párbeszédpanelen jelennek meg.

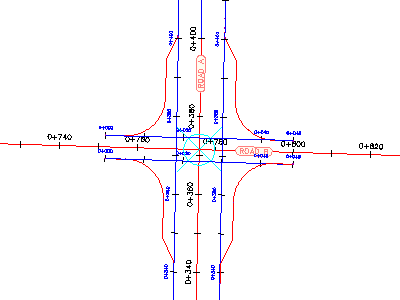

4. A Mellékút területen módosítsa mindkét nyomvonal Eltolás érték beállítását 4.000 értékre.

   Figyelje meg, hogy az értékek módosításakor a csomópont frissül a rajzban.



A szegélylekerekítés paramétereinek módosítása

1. Kattintson a Csomópont lap Módosítás panel Szegélylekerekítések szerkesztése elemre.

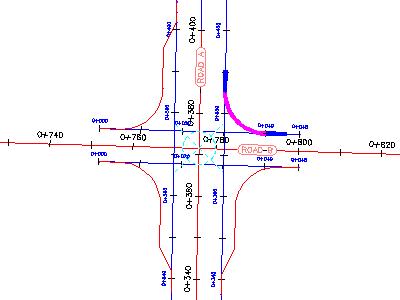

   A Csomópont szegélylekerekítésének paraméterei párbeszédpanel az északkeleti keresztezési terület szegélylekerekítés nyomvonal paramétereit jeleníti meg. Ezen a párbeszédpanelen módosíthatja az alapvető paramétereket, valamint az egyes keresztezési terület szegélylekerekítésének részleteit.

   Figyelje meg a rajzban, hogy az aktuálisan kiválasztott szegélylekerekítés ki van emelve.


2. Törölje a Kimenő út kanyarodósávjának szélesítése jelölőnégyzetet.

   A rendszer a rajzban eltávolítja az északkeleti ívnegyed szélesítési tartományát.

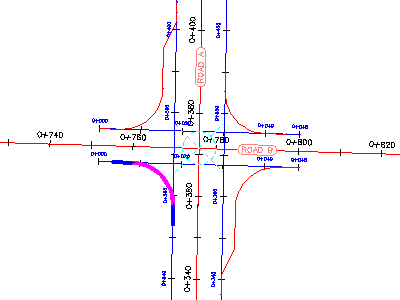

3. A Keresztezési területek területen kattintson a DNy ívnegyed gombra.
4. Törölje a Kimenő út kanyarodósávjának szélesítése jelölőnégyzetet.


Szegélylekerekítések nyomvonalának szerkesztése fogóval

1. A rajzban jelölje ki a délkeleti szegélylekerekítés nyomvonalat.

   Fogók jelennek meg a szegélylekerekítés nyomvonal mentén.

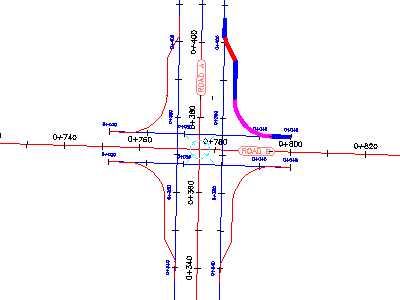

2. A Road A út nyomvonalán kísérletezzen a fogókkal.

   Fogó elmozdításakor a szegélylekerekítés szélesítési tartománya frissül, és frissülnek a Csomópont szegélylekerekítésének paraméterei párbeszédpanel értékei.

3. Nyomja le az Esc billentyűt.

A tengelynyomvonalak szerkesztése fogókkal

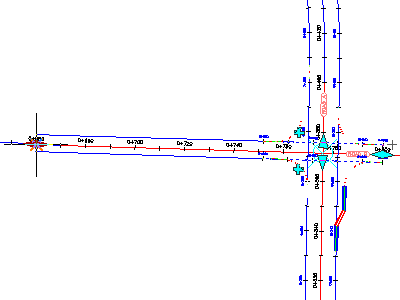

1. Jelölje ki a Road B út mentén lévő mindkét párhuzamos nyomvonalat.
2. Kattintson a bal oldali fogóra. Húzza a fogót balra. Kattintson a 0+660 szelvény mellé a fogó elhelyezéséhez.


   Ez a művelet lehetővé teszi a szegélylekerekítések és a párhuzamos nyomvonalak közötti kapcsolat fenntartását, amikor mozgatja a csomópontot a tengelynyomvonal mentén.

3. Nyomja le az Esc billentyűt.

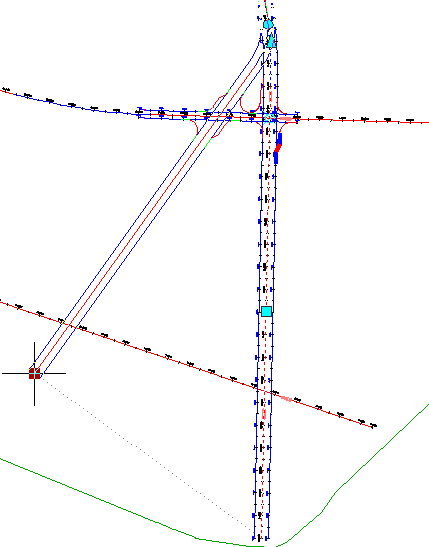

4. Kicsinyítse a rajzot, hogy lássa a tengelynyomvonalak mindkét végét.
5. Jelölje ki a Road A út tengelynyomvonalát.
6. Válassza ki a nyomvonal déli végénél lévő fogót.
7. Húzza a fogót balra. Kattintson a fogó elhelyezéséhez.

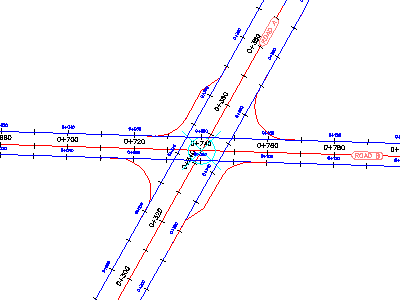

   A csomópont a Road B út tengelye és a párhuzamos nyomvonal mentén mozog. A szegélylekerekítés nyomvonalak és a Road A út párhuzamos nyomvonalai mozognak, hogy megfeleljenek az új csomópontnak. Megmaradnak a szegélylekerekítés és a párhuzamos nyomvonal geometria paraméterei.



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Metszet függőleges geometriájának szerkesztése.
