2. gyakorlat: Felület egyszerűsítése

A gyakorlat során csökkentheti a felület megadásához használt pontok számát.

A felület egyszerűsíthető a TIN élek vagy pontok eltávolításával. Amikor a felület egyszerűsítése parancs befejeződik, a megadott paraméterek alapján új pontok és TIN élek számíthatók ki. Az eredeti felületpontok még megtalálhatók a hivatkozott pontfájlban, de a felület háromszögelésében nem szerepelnek.

A gyakorlat során a felület egyszerűsítésének Pontok eltávolítása nevű módszerét használhatja. Ez a módszer véletlenszerűen választ ki pontokat a felületről, és a pontsűrűség alapján törli azokat a felület különböző területeiről. A módszer pontokban sűrű területekről több pontot távolít el, mint a kevesebb pontot tartalmazó területről.

Megjegyzés:

Nem adhatja meg, mely pontokat távolítsa el. A Felület egyszerűsítése parancs a felület határvonalainak és törésvonalainak pontjait nem távolítja el.

Ez a gyakorlat az 1. gyakorlat: Importált felületadatok korlátozása rész folytatása.

Felület egyszerűsítése

Megjegyzés:

Ez a gyakorlat a Surface-2.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Kattintson az Alap lap Fóliák panel Fólia legördülő listára. Kattintson a C-TOPO-CONT-MAJR-ORIG és a C-TOPO-CONT-MINR-ORIG fóliák melletti elemre.

   Ezek a fóliák vonalláncokat tartalmaznak, amelyek az eredeti fő- és a mellékszintvonalakat ábrázolják. Ezekkel a vonalláncokkal megfigyelheti a Felület egyszerűsítése parancs eredményeit.

2. Kattintson a Módosítás lap Terepadatok panel Felületelemre.
3. Kattintson a Felület lap Módosítás panel Felület szerkesztése legördülő lista Felület egyszerűsítése elemre.
4. A Felület egyszerűsítése varázsló Egyszerűsítési módszerek lapján válassza a Pontok eltávolítása lehetőséget.
5. Kattintson a Tovább gombra.
6. A Tartomány beállításai lapon adja meg a következő paramétereket:
   • Válasszon objektumokat: Bejelölve
   • Húrtávolság: 1.000’
7. Kattintson a Kijelölés a rajzban elemre.
8. A rajzban kattintson a narancssárga nyomterv peremvonalra.

   A Felület egyszerűsítése varázslóban figyelje meg A területen kiválasztott pontok teljes száma értékét. Ez a kijelölt területen található pontok aktuális száma.

9. Kattintson a Tovább gombra.
10. A Csökkentés beállításai lapon adja meg a következő paramétereket:
    • Eltávolítani kívánt pontok százalékban: Kiválasztva, 50%
    • Maximális magasságváltozás: Törölve
11. Kattintson az Alkalmaz gombra.

    A varázsló alján figyelje meg az Eltávolított pontok teljes száma értékét. Ez az érték azon pontok száma, amelyeket a felület egyszerűsítése parancs eltávolított a kijelölt peremvonalon belülről.

    Megjegyzés:

    Kattintson ismét az Alkalmaz gombra, hogy megismételje a Felület egyszerűsítése parancsot, és hogy nyitva tartsa a varázslót. Ha a Befejezés gombra kattint, a program megismétli a Felület egyszerűsítése parancsot és a varázsló bezárul.

12. Kattintson a Mégse gombra.
13. Közelítsen rá a felületre.

    Figyelje meg, hogy a pontok nem olyan sűrűn helyezkednek el, mint a gyakorlat elején, és az új, szürke felületi szintvonalak hasonlítanak az eredeti szintvonalakra. A Felület egyszerűsítése parancs lecsökkentette a felület által használt adatok mennyiségét, anélkül, hogy nagy mértékben feláldozta volna a felület pontosságát.

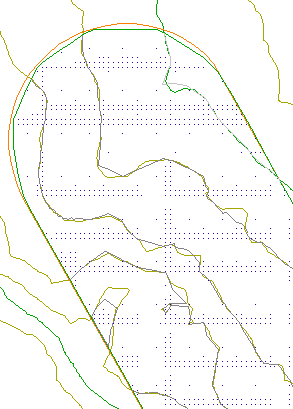

    Egyszerűsített felület

Az oktatóanyagot a következő, Felületstílus és megjelenítés módosítása című témakörrel folytathatja.
