2. gyakorlat: Költségvetési tétel kódok hozzárendelése AutoCAD objektumokhoz

Ebben a gyakorlatban költségvetési tétel kódokat rendelhet különböző AutoCAD objektumokhoz, például vonalakhoz, blokkokhoz és zárt vonallánc-területekhez.

Au AutoCAD Gyors kijelölés és Hasonlók kiválasztása parancsokkal választhat ki hasonló objektumokat. Ezekkel a parancsokkal költségvetési tétel kódokat rendelhet egyszerre sok objektumhoz.

Ez a gyakorlat az 1. gyakorlat: Költségvetési tétellista betöltése rész folytatása.

Költségvetési tételek kód hozzárendelése lineáris objektumokhoz

1. Nyissa meg a Quantities-2.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

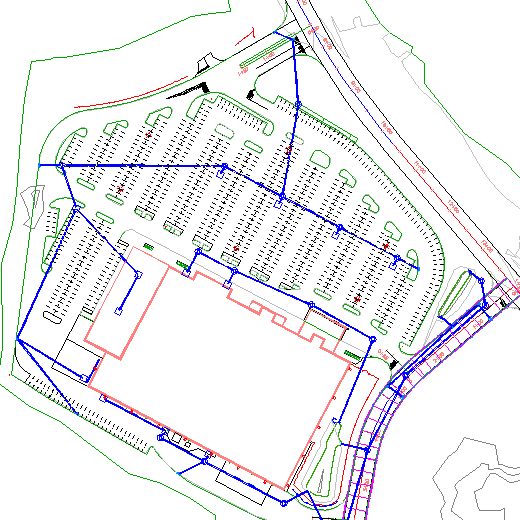

   Ez a rajz egy kereskedelmi helyszínt tartalmaz, amely az épület alapkontúrjából, egy parkolóból és a bekötő utakból áll.

2. A parancssorba írja be: QSELECT.
3. Kattintson az OK gombra annak tudomásul vételéhez, hogy nem jelölt ki objektumokat.
4. A Gyors kijelölés párbeszédpanelen adja meg a következő paramétereket:
   • Alkalmazás: Teljes rajz
   • Objektumtípus: Vonal
   • Tulajdonságok: Fólia
   • Művelet: = Egyenlő
   • Érték: PKNG-STRP-AISLES
   • Alkalmazás módja: Hozzáfűzés az aktuális kiválasztási halmazhoz
   • Hozzáfűzés az aktuális kiválasztási halmazhoz: Bejelölve
5. Kattintson az OK gombra.
6. A Gyors kijelölés párbeszédpanelre való visszatéréshez nyomja le az Enter billentyűt.
7. Ismételje meg a 2-4. lépést vonalak kiválasztásához a PKNG-STRP-STALLS fólián.

   A rajzban az összes parkolóhely vonala ki van jelölve.


8. Kattintson az Elemzés lap Mennyiségszámítás panel Mennyiségszámítás-kezelő elemre.
9. A Mennyiségszámítás-kezelő táblázatos nézetében kattintson a elemre.
   Tipp:

   Vagy kattintson a jobb gombbal a költségvetési tételre, és kattintson a Költségvetési tétel hozzárendelése parancsra.

10. A Kedvencek kategóriában válassza ki a 63401-0300Költségvetési tétel azonosítót.
11. Nyomja le az Enter billentyűt.

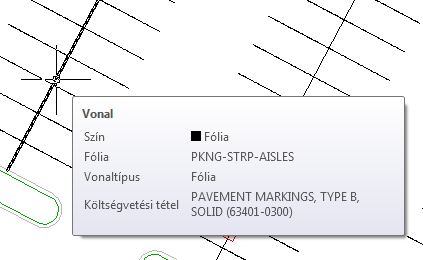

12. Mozgassa a mutatót a parkoló-határvonalak egyike fölé.

    Az eszköztipp megjeleníti az objektumhoz rendelt költségvetési tétel leírását és azonosítóját.



Költségvetési tétel hozzárendelése AutoCAD blokkokhoz

1. A rajzban jelölje ki a parkolólámpákat jelző egyik blokkot.

2. Kattintson a jobb gombbal. Kattintson a Hasonlók kijelölése elemre.

   Az összes parkolólámpa ki van jelölve.

3. Kattintson a gombra.
4. A Kedvencek kategóriában válassza ki a 63612-0300Költségvetési tétel azonosítót.
5. Nyomja le az Enter billentyűt.

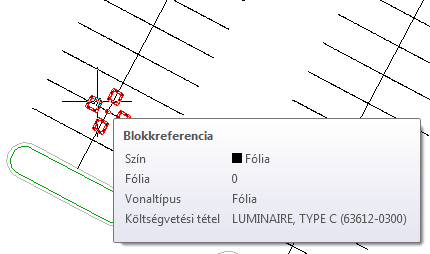

6. Mozgassa a mutatót a blokkok egyike fölé.

   Az eszköztipp megjeleníti a blokkhoz rendelt egyes költségvetési tételek leírását és azonosítóját.



Több költségvetési tétel kód hozzárendelése egy zárt területhez

1. A Mennyiségszámítás-kezelő táblázatos nézetében kattintson a elemre.
2. A Kedvencek kategóriában válassza a következő költségvetési tételeket:
   • 62401-0400
   • 62511-2000
   • 62525-0000
   Tipp:

   Több elem kiválasztásához tartsa nyomva a Ctrl billentyűt, és kattintson a tételekre.

3. Nyomja le az Enter billentyűt.
4. A parancssorba írja be: O.

   Ez a művelet aktiválja az objektumkiválasztás módot, amelyben az objektumon belül lévő pont helyett a zárt objektum körvonalát választja ki. Mivel néhány parkolószigetet csövek osztanak fel, az objektumkiválasztás módban a teljes objektumhoz rendelheti a költségvetésitétel-kódokat, nem csak a kiválasztott zárt területhez.

   Tipp:

   A gyorsabb teljesítmény érdekében nagyítsa ki a zárt poligont, mielőtt kijelölné.

5. A rajzban kattintson egy parkolósziget zöld határvonalára.

   Egy tömör sraffozási minta jelenik meg a parkolószigetben. Ez azt jelzi, hogy a költségvetési tételeket alkalmazta a területre.

6. Válasszon ki még néhány szigetet.

7. A parancs befejezéséhez nyomja le az Enter billentyűt.

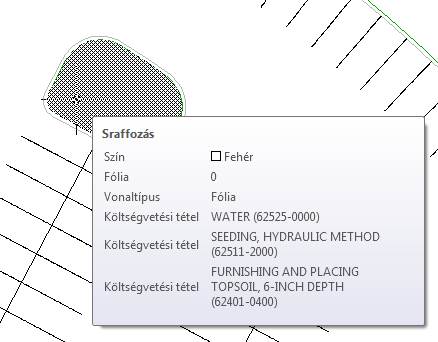

8. Mozgassa a mutatót a parkolószigetek egyike fölé.

   Az eszköztipp megjeleníti a területhez rendelt egyes költségvetési tételek leírását és azonosítóját.



Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Költségvetési tétel kódok hozzárendelése csőhálózatrészekhez részre.
