Ebben a gyakorlatban egy alkatrészlistát módosíthat, hogy költségvetési tétel kódokat rendeljen a csőhálózatrészekhez a létrehozásukkor. Azt is megtanulja, hogyan rendelhet költségvetési tétel kódokat meglévő csőhálózatrészekhez.
Ez a gyakorlat a 2. gyakorlat: Költségvetési tétel kódok hozzárendelése AutoCAD objektumokhoz folytatása.
A QTO parancsbeállítások meghatározása
- Nyissa meg a Quantities-3.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
Ez a rajz egy kereskedelmi helyszínt tartalmaz, amely az épület alapkontúrjából, egy parkolóból és a bekötő utakból áll. A helyszín egy csapadékelvezető hálózatot is tartalmaz, amely csöveket és több típusú műtárgyakat tartalmaz.
- Kattintson az lap
panel
elemre. - A Mennyiségszámítás-kezelő táblázatos nézetében kattintson a
elemre. - A Mennyiségszámítási parancsbeállítások párbeszédpanelen, a Mennyiségszámítási beállítások területen határozza meg a következő paramétereket:
- Számítástípus: 3D
- Cső hossztípusa: Belső élekig
Ezek a paraméterek azt határozzák meg, hogy a program jelentést készít a csőhosszokról a végtől végig tartó távolsággal, az egyes műtárgyak belső élétől mérve.
- Kattintson az OK gombra.
Költségvetési tétel kódok hozzáadása csőhálózathoz
- A rajzban jelöljön ki egy csőhálózatrészt. Kattintson a lap panel
elemre. - A Csőhálózat tulajdonságai párbeszédpanelen, a Tervezés beállításai lapon, a Hálózatrészek listája területen kattintson az
Aktuális kiválasztás szerkesztése gombra. - A Hálózatrészek listája párbeszédpanelen, a Csövek lapon bontsa ki a Csapadékelvezető Betoncső kategóriát.
- A 18 inch RCP sorban kattintson a
elemre. - A Költségvetési tételek listája párbeszédpanelen bontsa ki a Kedvencek kategóriát.
- A Kedvencek kategóriában válassza a 60201-0600Költségvetési tétel azonosítót.
- Kattintson az OK gombra.
- Kattintson a Műtárgyak fülre.
- Ismételje meg a 4-7. lépést, hogy költségvetési tételeket rendeljen a következő műtárgyakhoz:
Műtárgy Költségvetési tétel azonosítója 51 x 6 x 51 inch Concrete Rectangular Headwall Mat_CONC 60103-0100 Eccentric Structure 48 dia 24 frame 24 cone 5 wall 6 floor Mat_CONC 60403-1100 60409-0500 - Kattintson háromszor az OK gombra.
Költségvetési tétellel rendelkező alkatrészek hozzáadása a csőhálózathoz
- A rajzban jelöljön ki egy csövet. Click lap panel
menüpontra. - A Hálózattervezési eszközök eszköztáron határozza meg a következő paramétereket:
- Műtárgy: Eccentric Structure 48 dia 24 frame 24 cone 5 wall 6 floor Mat_CONC
- Cső: 18 inch RCP
Csövek és műtárgyak: Bejelölve
- Kattintson a rajzban két pontra.
Ez a művelet egy csővel összekötött két műtárgyat hoz létre.
- Nyomja le az Enter billentyűt.

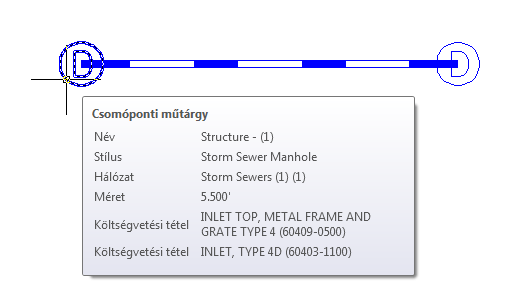

- Mozgassa a mutatót az új műtárgyak egyike fölé.
Az eszköztipp megjeleníti a műtárgyhoz rendelt egyes költségvetési tételek leírását és azonosítóját.
Költségvetési tételek hozzárendelése meglévő csőhálózatrészekhez

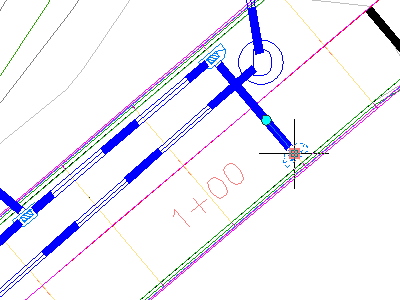

- A rajzban jelölje ki az út mentén fekvő egyik víznyelő medencét.
- Kattintson a jobb gombbal. Kattintson a Hasonlók kijelölése elemre.
- A Mennyiségszámítás-kezelő táblázatos nézetében kattintson a
elemre. - A Kedvencek kategóriában válassza a 60403-1100 és 60409-0500 számú Költségvetési tétel azonosítókat.
- Nyomja le az Enter billentyűt.

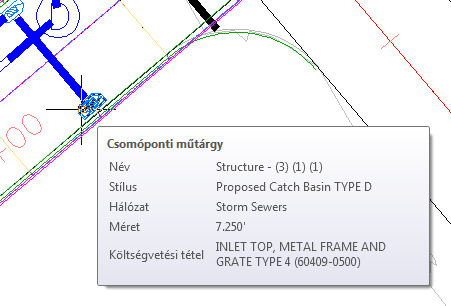

- Mozgassa a mutatót a víznyelő medencék egyike fölé.
Az eszköztipp megjeleníti a víznyelő medencéhez rendelt költségvetési tételek leírását és azonosítóját.
További lehetőségek: Ismételje meg ezt az eljárást a hálózat többi műtárgyán is, a négyzetes víznyelő medencékhez, az aknához és a torlófalakhoz megfelelő költségvetési tétel kódokat hozzárendelve.
Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Költségvetési tétel kódok hozzárendelése nyomtervekhez részre.
