5. gyakorlat: Felületi törésvonalak létrehozása alakzatokból

Ebben a gyakorlatban alakzatokat használhat törésvonalak hozzáadására egy felülethez.

A törésvonalak határozzák meg a burkolat széle (BSz) alakzatokat, például a támfalakat, szegélyeket, gerinceket és vízfolyásokat. A törésvonalak a felület háromszögelését a törésvonal mentére kényszerítik, és megelőzik a törésvonalat keresztező háromszögelést.

Ez a gyakorlat az 4. gyakorlat: Záródás-ellenőrzési adatok használata rész folytatása.

Felület törésvonalak létrehozása alakzatokból

  1. Nyissa meg a Survey-5C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

    A rajz tartalmazza az üres Figure Surface 1 (1. alakzatfelület) felületet, amelyhez hozzáadhatja az alakzatadatokat.

    Megjegyzés:

    További információt a felületek létrehozásáról az Adatok létrehozása és felülethez adása című oktatóanyagban talál.

  2. Az Eszköztár Földmérés lapján nyissa meg a Survey 1 földmérési adatbázist, és kattintson az Alakzatok gyűjteményre.
  3. A lista nézetben kattintson az EP1 alakzatra.
  4. Nyomja le a Shift billentyűt, és kattintson az EP7 alakzatra.
  5. Miközben a Shift billentyűt nyomva tartja, kattintson a jobb gombbal az EP7 alakzatra, és válassza az Alakzatok szerkesztése menüpontot.

    Megjelenik az Alakzatszerkesztő azokkal az alakzatokkal, melyeket az imént kiválasztott.

  6. Ahhoz, hogy minden EP alakzat Törésvonal tulajdonságát megváltoztassa Igen beállításúra, kattintson a jobb gombbal a Törésvonal oszlop fejlécére, és válassza a Módosítás menüpontot.
  7. Billentyűzze be az I karaktert, és nyomja le az Enter billentyűt.

    Minden alakzat Törésvonal tulajdonsága Igen beállításúra változik.

    Megjegyzés:

    Az alakzatok félkövér betűtípussal jelennek meg, jelezve, hogy nem mentett változtatások vannak.

  8. Kattintson a gombra a változtatások mentéséhez a földmérési adatbázisba.
  9. Kattintson a gombra az Alakzatszerkesztő nézet bezárásához.
  10. Az Eszköztár Földmérés lapján kattintson a jobb gombbal az Alakzatok gyűjteményre, és válassza a Törésvonalak létrehozása menüpontot.
  11. A Törésvonalak létrehozása párbeszédpanelen kattintson a Felület kiválasztása legördülő listára, és kattintson a Figure Surface 1 felületre. Az összes alakzat szerepel a párbeszédpanelen, és az EP alakzatok törésvonalakként jelennek meg.
  12. Kattintson az OK gombra.
  13. A Törésvonalak hozzáadása párbeszédpanelen adja meg a következőket:
    • Leírás: EP
    • Típus: Szabványos
    • Húrtávolság: 0.1
  14. Kattintson az OK gombra.

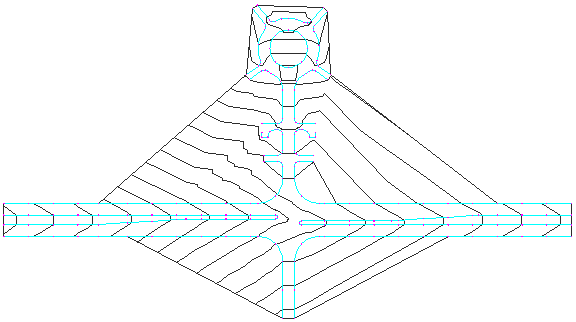

A felülethatár és a szintvonalak megjelennek a rajzban.
