2. gyakorlat: Felület renderelése

Ebben a gyakorlatban az AutoCAD Civil 3D egyes látványtervezési szolgáltatásaival fog felületet renderelni.

Ugyanúgy, mint egyéb AutoCAD Civil 3D objektumok esetében, renderelési anyagot kell alkalmaznia a felületen a Felület tulajdonságai párbeszédablak segítségével.

Ez a gyakorlat az 1. gyakorlat: Blokkok mozgatása felületre.

Renderelési anyag alkalmazása a felületre

Megjegyzés:

Ez a gyakorlat a Surface-7.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Az Eszköztár Kereső lapján bontsa ki a Felületek gyűjteményt.
2. Kattintson a jobb gombbal az XGND felületre. Kattintson a Felület tulajdonságai menüpontra.
3. A Felület tulajdonságai párbeszédpanel Információ lapján adja meg a következő paramétereket:
   • Renderelési anyag: Sitework.Planting.Sand

     Ez a renderelési anyag megjeleníti a felület szintmagasságának kontrasztjait.

   • Felület stílusa: Standard
4. Kattintson az OK gombra.

Látványstílus hozzáadása a felülethez

A Látványstílusok biztosítják a felületek gyors, alapvető megjelenítését, amely az AutoCAD Civil 3D programban a képernyőn végzett bemutatóknál hasznosnak bizonyulhat.

1. Kattintson a Nézet lap Látványstílusok panel Látványstílusok legördülő lista Valósághű elemére.

   Ez a látványstílus árnyalja a felületeket és simítja a sokszöglapok közötti éleket. A felülethez alkalmazott renderelési anyag megjelenik.

2. Kattintson a Nézet lap Látványstílusok panel Látványstílusok legördülő lista Tanulmánytervi elemére.

   Ez a látványstílus árnyalja a felületeket és simítja a sokszöglapok közötti éleket. Az ebben a stílusban alkalmazott árnyalás a Gooch lapstílust használja, amely a sötét és világos színek helyett a hideg és meleg színek közötti átmeneteket alkalmazza. A hatás kevésbé valósághű, de megkönnyíti a modell részleteinek megfigyelését.

A felület renderelése

1. A parancssorba írja be: RBEÁLL.

   Figyelje meg a többi elérhető renderelési beállítást, beleértve a képminőség és a kimeneti méret lehetőségeit is. Amennyiben fájlba szeretné menteni a renderelt képet, kattintson a következőre: és használja a Kimeneti Fájlnév vezérlőt a fájlnév és a cél megadásához.

2. Kattintson a gombra.

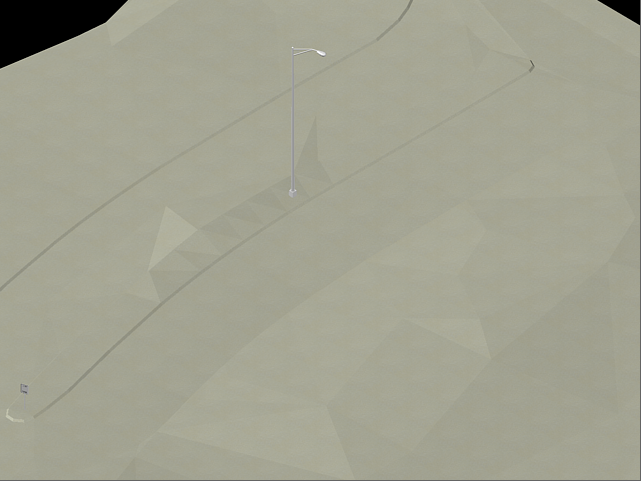

   A felületet és a blokkok renderelését a Render ablakban végzi a szoftver. A renderelés hatása jobban látszik egy olyan rajzon, amelyben a különböző felületeken és objektumokon különböző renderelési anyagot használ.
