Ebben a gyakorlatban egy párhuzamos nyomvonal és annak szélesítési tartománya közötti átmenetet módosíthatja, majd fogókkal módosíthatja a szélesítés geometriáját.
Ez a gyakorlat a 3. gyakorlat: Szélesítés hozzáadása párhuzamos nyomvonalhoz rész folytatása.
A szélesítés átmenetének módosítása
- Nyissa meg az Align-6D.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
A rajz egy felületet és két párhuzamos nyomvonallal rendelkező tengelynyomvonalat tartalmaz. A tengelynyomvonal jobb oldalán lévő párhuzamos nyomvonal két szélesítési tartománnyal rendelkezik.
- Jelölje ki a tengelynyomvonal jobb oldalán lévő párhuzamos nyomvonalat. Kattintson a jobb gombbal. Kattintson az Eltolási paraméterek megadása elemre.
A Párhuzamos nyomvonal paraméterei párbeszédpanelen figyelje meg, hogy a párhuzamos nyomvonal tartományok és átmenetek sorozatára van osztva. Mindegyik tartomány a tengelynyomvonal mentén lévő sorozatos szelvénytartományok eltolási értékeit jelöli. Az átmenetek az egyik tartományból a másikba kapcsolódó geometriát jelölik.
Megjegyzés:Az első tartomány paraméterei megjelennek az ablakban. A Szélesítési tartomány kiválasztása listával vagy a nyílgombokkal jelenítheti meg a későbbi tartományok paramétereit.
- A Párhuzamos nyomvonal paraméterei párbeszédpanelen kattintson a
elemre. - A Tulajdonság oszlopban válassza ki az egyes Tartomány és Átmenet bejegyzéseket.
Figyelje meg, hogy mindegyik tartomány és átmenet ki van jelölve a rajzban, amikor kiválasztja azt.
- Bontsa ki a Kimenő átmenet kategóriát.
- Módosítsa az Átmenet típusa tulajdonságot Lineáris értékről Ív-vonal-ív értékre.
Az átmenet vonallá változik, amelynek mindkét végén ív található.
- Az Átmenet paraméterei terület Túlemelési átmenet hossza részén írja be az 50 értéket.

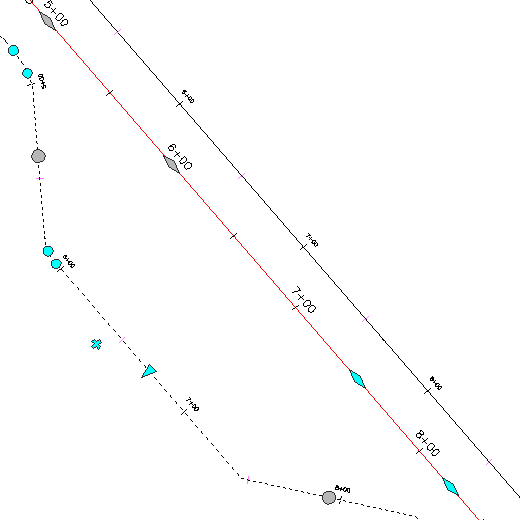

Az átmenet frissül, hogy tükrözze a módosításokat.
A szélesítési tartomány szerkesztése fogókkal
- A tengelynyomvonalon válassza a 4+50 szelvény közelében lévő

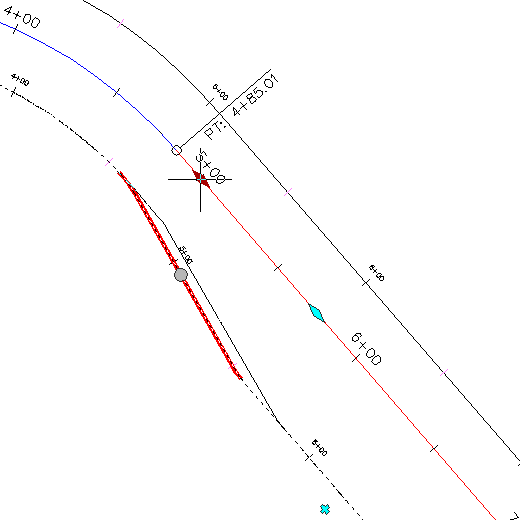

szélesítés kezdőfogót. A fogó színe vörösre változik. - Kattintson a fogó elhelyezéséhez az 5+00 szelvényen.
Figyelje meg, hogy amikor módosította a szélesítés kezdőhelyét, az átmenet azzal együtt mozgott, míg a paraméterek megmaradtak.
- A párhuzamos nyomvonalon kattintson a
eltolás fogóra. A fogó színe vörösre változik. - Amíg a fogó aktív, írja be az 50 étéket az új eltolási értékként.

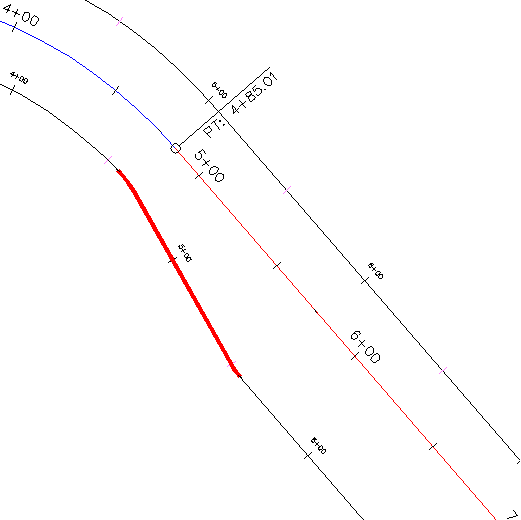

A szélesítési tartomány kibővül, hogy megfeleljen az új eltolási értéknek.
Megjegyzés:A
fogó lehetővé teszi, hogy másik szélesítési tartományt adjon hozzá. - Kattintson a
fogóra. A
fogók most szürkék, és a

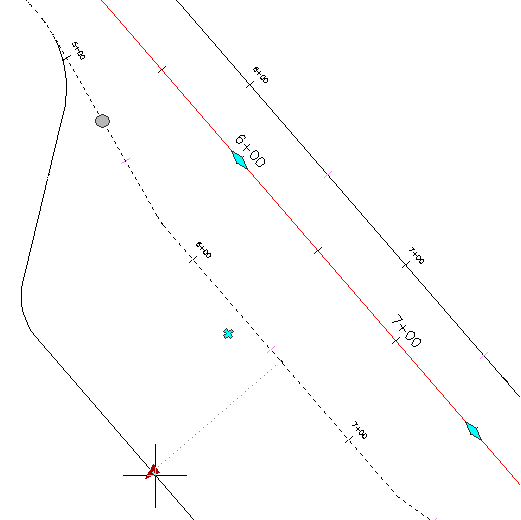

fogók megjelennek az egyes átmenet alkotóelemek elején és végén. Ezekkel a fogókkal módosítható az átmenet geometriája.
- Kísérletezzen a fogókkal az átmenet geometria módosításán.
Amikor fogóval szerkeszti az átmenet geometriáját, figyelje meg, hogy az alkalmazható paraméterértékek automatikusan frissülnek az Eltolási paraméterek párbeszédpanelen.
Az oktatóanyag a Helyi szabványokra hivatkozó nyomvonal tervezése gyakorlattal folytatódik.
