6. gyakorlat: Egy másik objektumra hivatkozó feliratstílus létrehozása

A gyakorlat során referencia szövegkomponenst fog használni egy feliratstílus létrehozásához, amely két különböző típusú objektumot feliratoz.

A Referenciaszöveg feliratkomponens különböző típusú objektumok egyetlen felirattal történő feliratozására használható. Felületekre, hossz-szelvényekre, telkekre és nyomvonalakra vonatkozó hivatkozásokat is beilleszthet. Egy referencia szövegkomponens csak egy AutoCAD Civil 3D objektumra hivatkozhat. Ha több objektumra hivatkozó feliratstílusra van szüksége, hozzon létre egy különálló referencia szövegkomponenst minden hivatkozott objektumhoz.

A gyakorlat során egy olyan feliratstílust hozhat létre, amely megmutatja a nyomvonal vízszintes geometriapontját, szelvényét és felületmagasságát a nyomvonal minden egyes geometriapontjában.

Ez a gyakorlat az 5. gyakorlat: Feliratstílus módosítása rész folytatása.

Egy másik objektumra hivatkozó feliratstílus létrehozása

Megjegyzés:

Ez a gyakorlat a Labels-5c.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Az Eszköztár Beállítások lapján bontsa ki a NyomvonalFeliratstílusokSzelvényGeometriapont gyűjteményt. Kattintson a jobb gombbal az Osztójelre és Vonalra merőleges elemre. Válassza a Másolás menüpontot.
2. A Feliratstílus-tervező párbeszédpanel Információ lapján a Név mezőben adja meg a Felület szintmagassága nyomvonal szelvényben nevet.
3. Kattintson az Elrendezés lapra.

   A lap segítségével hozhat létre és szerkeszthet feliratstílus-elemeket. Módosíthatja a meglévő vonal és geometriapont komponenseit, majd létrehoz két új feliratkomponenst az új feliratstílushoz. Az első elem megjeleníti a felületmagasságot, a második pedig a nyomvonalszelvényt.

4. A Komponens neve alatt válassza a Vonal elemet. Adja meg a következő paramétereket:
   • Kezdőpont horgonykomponense: Jel
   • Kezdőpont horgonypontja: Közép felezőben
   • Hossz: 15.00 mm
5. A Komponens neve alatt válassza a Geometriapont és szelvény elemet. Adja meg a következő paramétereket:
   • Horgonykomponens: Vonal
   • Horgonypont: Vég
   • Igazítás: Középen balra
   • X eltolás: 2.00 mm
6. Kattintson a melletti nyílra. Kattintson a Referenciaszöveg elemre.

   Egy referenciaszöveg-feliratkomponens egy másik objektumtípusra hivatkozik a rajzban, és nem az épp feliratozni kívánt objektumtípusra. Ebben az esetben a referenciaszöveg-komponens egy felületobjektumra hivatkozik.

7. A Válasszon típust párbeszédpanelen válassza a Felület elemet. Kattintson az OK gombra.
8. A Feliratstílus-tervező párbeszédpanelen adja meg a következő paramétereket:
   • Név: Szintmagasság
   • Horgonykomponens: Geometriapont és szelvény
   • Horgonypont: Alul balra
   • Igazítás: Felül balra
9. A Szöveg terület Tartalom sorában kattintson az Érték cellára. Kattintson a gombra.
10. A Szövegkomponens szerkesztő párbeszédpanel előnézet paneljén helyettesítse a Feliratszöveg szöveget az EL: szöveggel. A Tulajdonságok területen válassza a Felületmagasság elemet. A Felületmagasság tulajdonság előnézet panelre helyezéséhez kattintson a elemre.

    Az előnézet panelen a tulajdonságblokknak így kell kinéznie:

    EL: <[Surface Elevation(Um|P3|RN|AP|Sn|OF)]>

11. Kattintson az OK gombra.
12. A Feliratstílus-tervező párbeszédpanelen kattintson az Általános lapra. Állítsa a Horgony átfordítása a szöveggel együtt tulajdonságot Igaz állapotúra.

    Ezzel a beállítással biztosítható, hogy a feliratok a helyszínrajz olvashatóság érdekében megadott átfordításukkor az eredeti feliratok tükörképeként jelenjenek meg.

13. A Feliratstílus-tervező párbeszédpanelen kattintson az OK gombra.

Egy másik objektumra hivatkozó feliratstílus alkalmazása

1. A rajzban tolja el a nézetet a Main Street és az East Street nyomvonalak kereszteződéséhez.
2. Kattintson a Feliratozás lap Feliratok és táblázatok panel Feliratok hozzáadása menü Nyomvonal Szelvényfeliratok hozzáadása/szerkesztése elemre. Kattintson az East Street nyomvonal egyik szelvényfeliratára.
3. A Nyomvonalfeliratok párbeszédpanelen adja meg a következő paramétereket:
   • Típus: Geometriapontok
   • Geometriapont feliratstílusa: Felület szintmagassága nyomvonal szelvényben
4. Válassza a Hozzáadás menüpontot.
5. A Geometriapontok párbeszédpanelen kattintson a elemre az összes jelölőnégyzet bejelölésének törléséhez. Jelölje be a Nyomvonalkezdet jelölőnégyzetet. Kattintson az OK gombra.
6. A Nyomvonalfeliratok párbeszédpanelen kattintson az OK gombra.
7. Szükség szerint vontassa a feliratot egy üres helyre.

   Figyelje meg, hogy a feliratok a nyomvonalhoz kerülnek, de a magasságértékek helyén ??? karakterek jelennek meg. Ennek oka, hogy a magasság összetevőhöz nem társított felületet.

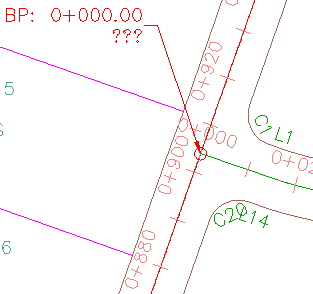

   Egy nyomvonalra és egy felületre hivatkozó feliratstílus, ahol a felirathoz nincs társítva felület

8. A Ctrl+kattintás kombinációval kattintson a Felület szintmagassága nyomvonal szelvényben feliratra. Kattintson a jobb gombbal. Válassza a Felirat tulajdonságai menüpontot.
9. A Tulajdonságok paletta Referenciaszöveg objektumok részén kattintson a Felület szintmagassága nyomvonal szelvényben jobb oldalán lévő cellára. Kattintson a legördülő listára, és válassza ki a listában megjelenő egyik felületnevet.

   Vizsgálja meg a feliratot. A felületmagasság most már megjelenik a nyomvonalak kereszteződésében.

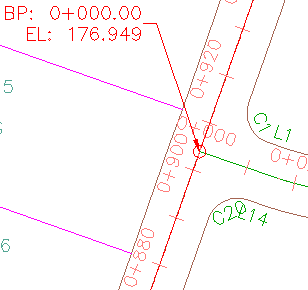

   Nyomvonalra és felületre hivatkozó feliratstílus

10. A felirat kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.

Az oktatóanyagot a következő, Kifejezések használata feliratokban című témakörrel folytathatja.
