3. gyakorlat: Közvetlen forduló sáv hozzáadása körforgalomhoz

Ebben a gyakorlatban egy közvetlen forduló sáv geometriáját hozhatja létre, amellyel a járművek áthaladhatnak a körforgalmon, és az egyik kapcsolódó útról a másikra fordulhatnak.

A belépő és kilépő kapcsolódó utak kiválasztása

1. Nyissa meg a Roundabout-Slip Lane-Add.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lapTerv létrehozása panel Csomópontok legördülő lista Közvetlen forduló sáv hozzáadása elemre.

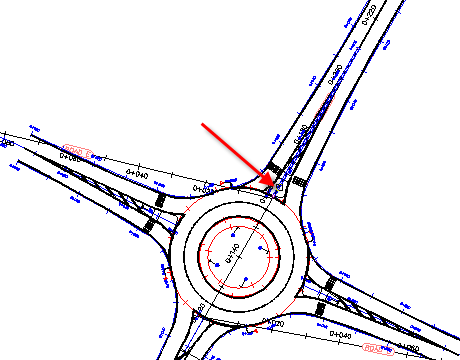

3. A belépő kapcsolódó úthoz válassza az Approach_SN (1) nyomvonalat.

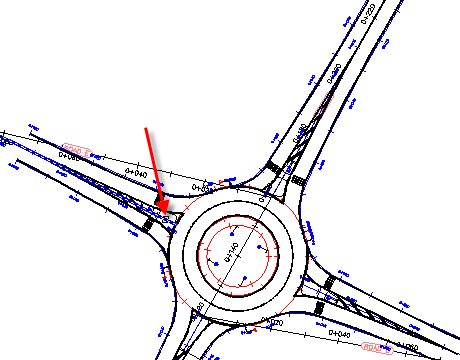

4. A kilépő kapcsolódó úthoz válassza az Approach_EW nyomvonalat.


A közvetlen forduló sáv paramétereinek meghatározása

1. A Közvetlen forduló sáv rajzolása párbeszédpanel Közvetlen forduló sáv paraméterei területén adja meg a következő paramétereket:
   • Szakaszolás vonalhossza: 1
   • Lassítósáv hossza: 20
   • Gyorsítósáv hossza: 10
   • Sávszélesség: 4
   • Sugár: 50
   • Szűkítés hossza: 20
2. Az Útburkolati jelek rajzolása területen adja meg a következő paramétereket:
   • Külső él: Bejelölve; Folyamatos
   • Lassító átmeneti vonal: Törölve
   • Gyorsító átmeneti vonal: Törölve
3. Adja meg a nyomvonal tulajdonságait:
   • Nyomvonal stílusa: Körforgalom - Közvetlen forduló sáv
   • Nyomvonal fóliája: 0
   • Nyomvonalfelirat-készlet: Körforgalom - Közvetlen forduló sáv
   • Nyomvonalnév előtagja: KözvetlenFordulóSáv
4. Kattintson az OK gombra.

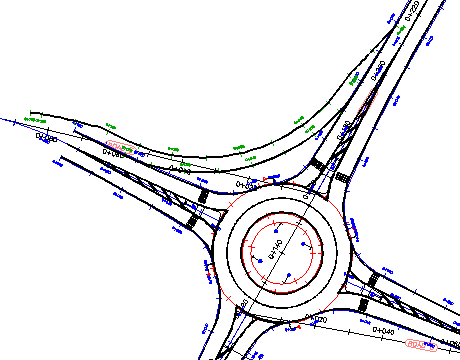

   A közvetlen forduló sáv megjelenik a rajzban.



Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Körforgalom-összetevők szerkesztése részre.
