3. gyakorlat: Telekhatárvonal-geometria szerkesztése

A gyakorlat során vezérlővonal-szerkesztő eszközökkel módosíthatja a telekhatárvonal geometriáját.

Két módszert használhat a zsákutca végén található két nagyobb telek geometriájának módosítására.

Először megismerkedhet a telekhatárvonalak számára is elérhető fogókkal. A telekhatárvonal fogóival és a vezérlővonal-eszközeivel módosíthatja a telek geometriáját.

Másodszor két különálló telekhatárvonalat csatolhat össze, majd eltávolíthat egy metszéspontot a kombinált telekhatárvonalból.

Egy a gyakorlat az 2. gyakorlat: Telekméret szerkesztése forgatási vonallal részre.

Sarokpont hozzáadása telekhatárvonalhoz

1. Nyissa meg az Parcel-2C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

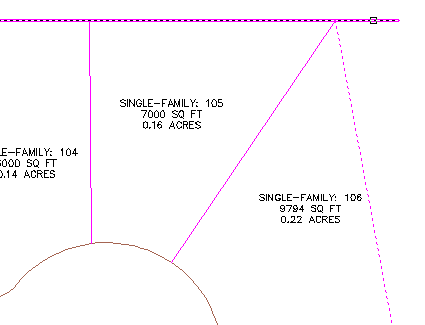

2. Jelölje ki a 105-ös és 106-os telek közös hátsó telekhatárát.
3. Kattintson a Telekhatárelem lap Módosítás panel Geometria szerkesztése elemre.

   A szalagon megjelenik a Geometria szerkesztése panel.

4. Kattintson a Telekhatárelem lap Geometria szerkesztése panel SP beillesztése parancsra.
5. Lépjen a hátsó telekhatárvonal és a 105-ös és 106-os telkeket elválasztó telekhatárvonal metszéspontjára. Kattintson a sarokpont beillesztéséhez.

6. Nyomja le az Enter billentyűt az alapértelmezett 0 magasságérték elfogadásához.
7. A parancs befejezéséhez nyomja le kétszer az Esc billentyűt.

   A hátsó telekhatárvonalon így létrejött egy sarokpont a telkek találkozási pontjában. Ha egy SP-vel rendelkezik ezen a helyen, anélkül szerkesztheti az egyik telek telekhatárvonalát, hogy befolyásolná vele a másik telket.

Telekhatárvonalak szerkesztése fogóval

1. A rajzban jelölje ki a 104-es és 105-ös telkeket elválasztó telekhatárvonalat.

   Figyelje meg a fogót a telekhatárvonalon. Ez a fogó csatolt telekhatárvonalakon jelenik meg, amelyek a Telektervezési eszközök eszköztáron lévő csúszószög, csúszóirány és forgatási vonal pontos méretező eszközeivel jöttek létre. A fogó segítségével a telekhatárvonalat elcsúsztathatja annak a telekhatárvonalnak a mentén, amelyhez csatlakozik.

2. A telekhatárvonal kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.
3. Jelölje ki a 105-ös és 106-os telek közös hátsó telekhatárát.

   Figyelje meg a telekhatárvonal végein lévő fogókat. Ezek a fogók olyan telekhatárvonalakon érhetők el, amelyek vagy más AutoCAD Civil 3D objektumokból, vagy a Telektervezési eszközök eszköztár rögzített egyenes vagy ív eszközével lettek létrehozva. Ezekkel a fogókkal módosíthatja a telekhatárvonal végpontjának helyét.

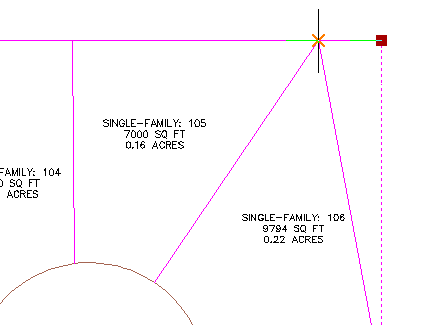

4. Kattintson a telekhatárvonal felső részén lévő fogóra. Vontassa a fogót a 104-es és 105-ös telkeket elválasztó telekhatárvonal felé. Lépjen a három telekhatárvonal metszéspontjára. Kattintson a fogó elhelyezéséhez.


   Vegye figyelembe, hogy a 105-ös telek területe megváltozott. Azonban most van egy felesleges telekhatárvonal a telek északi részén. A felesleges telekhatárvonal-részt a következő lépések során törölheti.

Külső telekhatárvonal metszése

1. Kattintson a Telekhatárelem lap Geometria szerkesztése panel Metszés parancsra.
2. A 105-ös telek hátsó telekhatárvonalát jelölje ki vágóélként. Nyomja le az Enter billentyűt.
3. Jelölje ki a régi 105-ös telken túlnyúló határvonalat a metszésre szánt objektumként.

4. A parancs befejezéséhez nyomja le az Enter billentyűt.

Telekhatárvonal megtörése

1. Kattintson a Telekhatárelem lap Geometria szerkesztése panel Megtörés parancsra.
2. Jelölje ki a 106-110-es telkek közös hátsó telekhatárát.
3. Az első töréspont megadásához a parancssorba írja be: F.

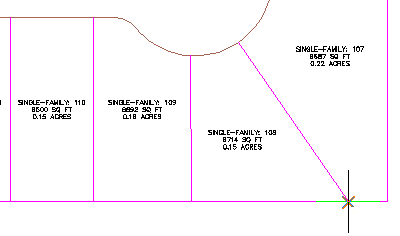

4. A rajzban lépjen a hátsó telekhatárvonal és a 107-es és 108-as telkeket elválasztó telekhatárvonal metszéspontjára. Kattintson a metszéspontra.

5. Nyomja le az Enter billentyűt.

   Létrejön két telekhatárvonal a megadott ponttal elválasztva.

Két telekhatárvonal egyesítése

1. Kattintson a Telekhatárelem lap Geometria szerkesztése panel Egyesítés parancsra.

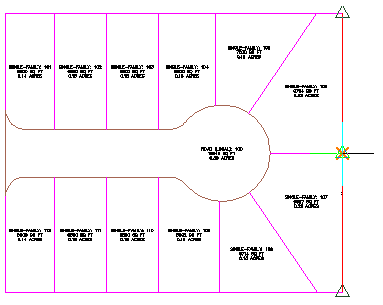

2. A rajzban kattintson a 106-os telek délkeleti sarkát alkotó két telekhatárvonalra.
3. Nyomja le az Enter billentyűt.

   A két telekhatárvonal mostantól egy elemnek számít.

Sarokpont törlése

1. Kattintson a Telekhatárelem lap Geometria szerkesztése panel SP törlése parancsra.
2. A rajzban jelölje ki a telek déli és keleti peremvonalait alkotó határvonalat.

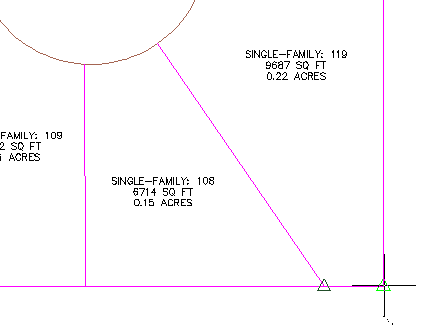

3. Kattintson a 108-es telek délkeleti sarkán lévő zöld SP-re.

4. A parancs befejezéséhez nyomja le kétszer az Enter billentyűt.

Az oktatóanyagot a következő, Telkek megjelenítése és elemzése című témakörrel folytathatja.
