Láthatja a vállalati zóna ártéren belül eső területét. De nehéz azonosítani az egyes utcákat út térkép nélkül. Ebben a leckében hozzáad egy út térképet, és utcanevekkel feliratozza azt. Így könnyebben azonosíthatja az utcákat az ártéren.
Megjegyzés:
A gyakorlathoz szükség lesz a 2. Gyakorlat: Átfedés használata két fólia összehasonlításához részben létrehozott AnalyzeMapOverlay.dwg térképre.
Utak hozzáadása a térképhez
-
Kattintson az
parancsra.
- Az Adatkapcsolat ablak Szolgáltató adatkapcsolatai területén kattintson az SHP kapcsolat hozzáadása gombra.
- Kattintson a Forrásfájl vagy -mappa mező melletti
gombra, és keresse meg a mappát, ahová a mintafájlokat másolta. - A Megnyitás párbeszédpanelen válassza a ROADS.SHP elemet és kattintson a Megnyitás gombra.
- Az Adatkapcsolat ablakban kattintson a Kapcsolódás gombra.
- Az Adatkapcsolat ablakban kattintson a Hozzáadás a térképhez gombra.
- Zárja be az Adatkapcsolat ablakot.
Az utak stilizálása a térképen
- A Megjelenítéskezelőben jelölje ki az Utak fóliát, majd kattintson a Stílus gombra.
- A Stílusszerkesztőben kattintson a Stílus bejegyzésre.
- Módosítsa az az út színét feketére a Vonalstílus párbeszédpanelen. Kattintson az Alkalmaz gombra, majd a Bezárás gombra.
- A Stílusszerkesztőben kattintson a Jellemzőfelirat bejegyzésre.
- Kattintson a Felirat hozzáadása lehetőségre.
- A Szöveges tartalom beállításnál válassza az ST_NAME lehetőséget. Kattintson az Alkalmaz gombra, majd a Bezárás gombra.
- Zárja be a Stílusszerkesztőt.

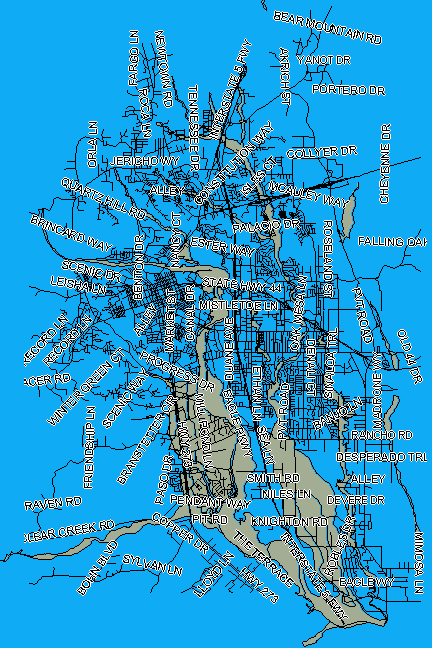

Az utakon megjelennek az utcanevek, és azok az átfedésfólia tetején fekszenek.
A gyakorlatok folytatásához lépjen tovább a 4. Gyakorlat: Vészhelyzeti válaszpontok hozzáadása részhez.
