2. gyakorlat: Két fólia összehasonlítása átfedéssel

Hasonlítsa össze az előző gyakorlatban hozzáadott két fóliát. Az átfedés megmutatja, hogy a vállalati zóna mely részei esnek az ártéren belülre.

Megjegyzés:

A gyakorlathoz szükség lesz az 1. Gyakorlat: Átfedés használata két fólia összehasonlításához részben létrehozott AnalyzeMapOverlay.dwg térképre.

Két fólia összehasonlítása átfedéssel

1. Kattintson az Elemzés lap Jellemző panel Jellemző átfedésvizsgálata lehetőségre
2. Az Átfedés elemzése párbeszédpanel Források és átfedés típusa ablakában tegye a következőket:
   • Forrásként válassza ki az E_zone (poligonok) elemet.
   • Átfedésként válassza a floodzone (poligonok) elemet.
   • Típusként válassza a Közösrész elemet.
   • Kattintson a Tovább gombra.
3. Az Átfedés elemzése párbeszédpanel Kimenet és beállítások megadása ablakában tegye a következőket:
   • Írja be az átfedésfólia SDF-fájljának helyét.
   • Írjon be egy nevet a fóliának. A név megjelenik a Megjelenítéskezelőben.
   • A Nyújtottság tűrése területen válassza a Nyújtott poligonok eltávolításának kihagyása lehetőséget.

     A nyújtott poligonok kis méretű poligonok, amelyek az átfedési folyamatból származhatnak. Ha el kívánja távolítani a nyújtott poligonokat, kattintson a Javaslat gombra egy, a nyújtott poligonok eltávolítását szolgáló, ésszerű beállítás megtekintéséhez.

   • Hagyja meg a többi beállítást és kattintson a Befejezés gombra.

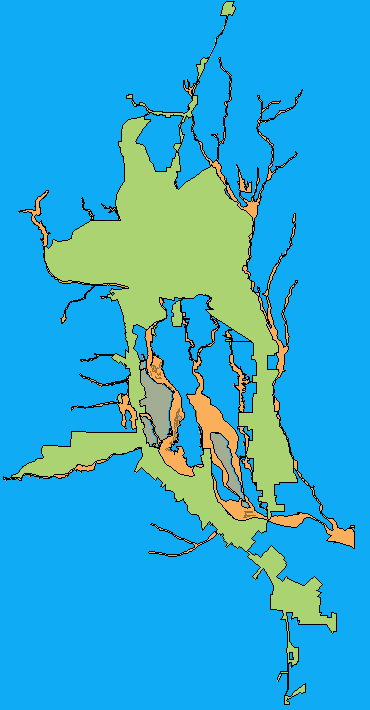

     A térkép most megjeleníti a két eredeti fóliát, valamint az átfedést jelző új fóliát.

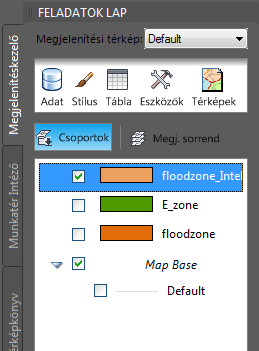

4. Kattintson a Megjelenítéskezelő lapra a Feladatok lapon.
5. Törölje az eredeti ártér és vállalati zóna fóliák jelölőnégyzeteit, hogy csak az átfedésfólia jelenjen meg a térképen.


   Az átfedésen kívül rejtsen el minden fóliát.

6. Mentse el a térképet.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Út fólia hozzáadása és stilizálása részhez.
