3. gyakorlat: Rajzi objektumok előnézete tulajdonságlekérdezéssel

A tulajdonságlekérdezések a csatolt rajzokból kérnek le objektumokat a színük, vonaltípusuk, fóliájuk vagy más AutoCAD tulajdonságaik alapján. Ebben a gyakorlatban tulajdonságlekérdezéssel tekinti meg a rajzi objektumokat a fóliatulajdonságaik alapján.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan tekintheti meg lekérdezést használó csatolt rajzok előnézetét. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés:

A következő gyakorlathoz szükség lesz az 1. Gyakorlat: Forrásrajzok csatolása feladatban létrehozott Redding.dwg térképre.

Rajzi objektumok előnézete tulajdonságlekérdezéssel

1. Ha már nincs nyitva a Redding.dwg térkép a korábbi gyakorlatokból, nyissa meg ismét.
2. A Munkatér Intéző Aktuális rajz területén kattintson a jobb gombbal az Aktuális lekérdezés elemre, majd kattintson a Megadás parancsra.
3. A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanel Lekérdezés típusa területén kattintson a Tulajdonság gombra.

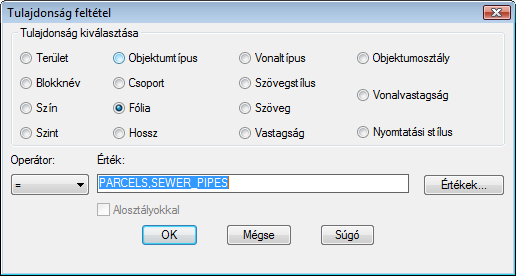

4. A Tulajdonság feltétel párbeszédpanelen tegye a következőket:
   • A Tulajdonság kiválasztása területen jelölje be a Fólia rádiógombot.


     A tulajdonság feltételeként válassza a Fólia lehetőséget. Csak a meghatározott fóliákon szereplő objektumok kerülnek a térképre.

   • Kattintson az Értékek gombra.
5. A Kiválasztás párbeszédpanelen jelölje ki a PARCELS és a SEWER_PIPES fóliákat. Kattintson az OK gombra.
6. A Tulajdonság feltétel párbeszédpanel Érték területén biztosítsa, hogy szerepeljen a két kijelölt fólia. Kattintson az OK gombra.


   Határozza meg, hogy a program mely fóliákkal határozza meg a hozzáadni kívánt objektumokat.

7. A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanelen tegye a következőket:
   • A Lekérdezés módja területen biztosítsa, hogy be legyen jelölve az Előnézet elem.

     Az Előnézet mód anélkül jeleníti meg az objektumokat, hogy ténylegesen létrehozná azokat a rajzban.

   • Kattintson a Lekérdezés végrehajtása gombra.
8. Kattintson a Nézet lapNavigálás panelZoom legördülő menüTerjedelem lehetőségre.

   A PARCELS és a SEWER_PIPES fóliákon lévő objektumok a rajz ablakában jelennek meg. Nem jönnek létre a rajzon, mert az Előnézet lekérdezési módot használta.

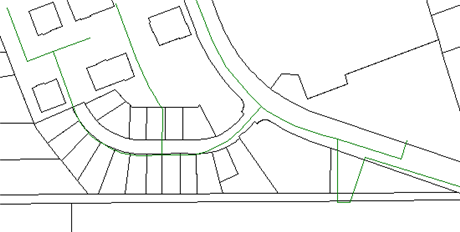

   A feltételeknek megfelelő objektumok megjelennek a rajzon.

9. Egy elnevezett nézettel (a térkép előre meghatározott nézetével) tekintse meg, mely rajzi objektumokat kérte le a lekérdezés.
   • Kattintson a következőre: Nézet lap Nézetek panel Nézetkezelő.
   • A Nézetkezelőben bontsa ki a fa nézetben a Modellnézetek csomópontot.
   • Válassza a fa nézetben a PARCELS elemet. Kattintson az Aktuálissá tétel gombra, majd kattintson az OK gombra.

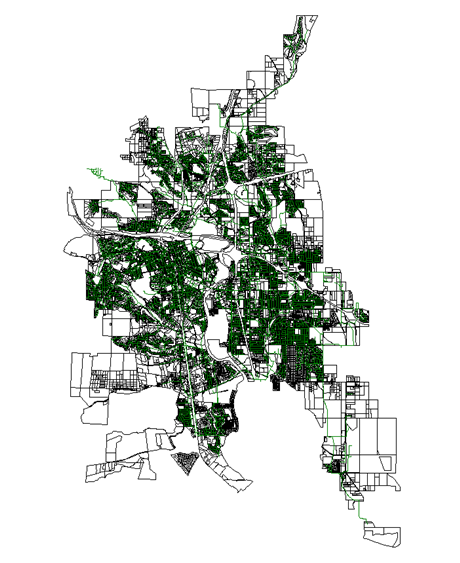

     Csak a telkek (fekete körvonalú poligonok) és a szennyvízvezetékek (zöld vonalak) jelennek meg a rajzterületen.

10. Ne mentse és ne zárja be a rajzot.

A gyakorlatok folytatásához lépjen tovább a 4. Gyakorlat: Objektumok lekérése tulajdonság és hely lekérdezéssel részhez.
