Vektorjellemzőket adhat a 3D felületeket tartalmazó térképekhez. Amikor 3D módban jeleníti meg a térképet, az AutoCAD Map 3D automatikusan rávetíti a vektorgrafikát a 3D felületre.
Megjegyzés:
Ez a gyakorlat az előző gyakorlatokban készített és módosított AnalyzeMap1.dwg térképpel hajtható végre.
Utak hozzáadása a térképhez
-
Kattintson az
parancsra.
- Az Adatkapcsolat ablak Szolgáltató adatkapcsolatai területén kattintson az SHP kapcsolat hozzáadása gombra.
- Kattintson a Forrásfájl mező melletti
gombra és keresse meg a mappát, ahová a mintafájlokat másolta. - A Megnyitás párbeszédpanelen válassza a ROADS.SHP elemet és kattintson a Megnyitás gombra.
- Az Adatkapcsolat ablakban kattintson a Kapcsolódás gombra.
- Az Adatkapcsolat ablakban kattintson a Hozzáadás a térképhez gombra.
- Zárja be az Adatkapcsolat ablakot.
Az utak stilizálása a térképen
- A Megjelenítéskezelőben jelölje ki az Utak fóliát, majd kattintson a Stílus gombra.
- A Stílusszerkesztőben kattintson a Stílus bejegyzésre.

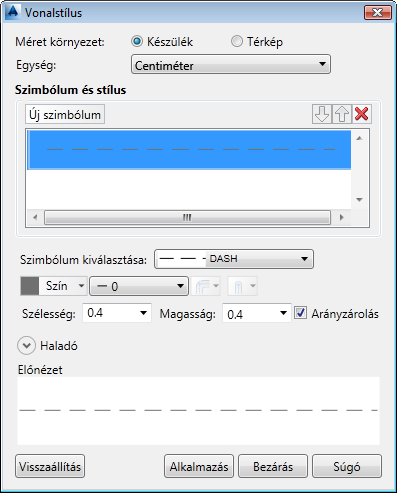

- A Vonalstílus párbeszédpanelen módosítsa a Szín beállítást sötétszürkére.
- A Szimbólum kiválasztása listában válasszon egy szaggatott vonalat.
Sötétszürke, szaggatott vonal megadása az utakhoz.
- Kattintson az Alkalmaz gombra, majd a Bezárás gombra.
- Zárja be a Stílusszerkesztőt.

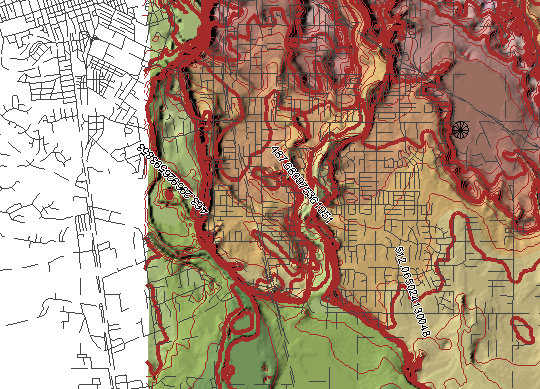

A térkép most már tartalmazza a stilizált felület, és az út fóliákat.
A gyakorlatok folytatásához lépjen tovább a 4. Gyakorlat: Telekfólia felületre vetítése részre.
