A munkafolyamat futtatásakor az AutoCAD Map 3D megjeleníti a kijelölt mappában található SDF-fájlok listáját. Ezt követően létrehoz egy Megjelenítéskezelő csoportot a létrehozandó fóliák tárolására. Kapcsolódik a kijelölt mappában található SDF-fájlokhoz. A kijelölt mappa minden rajza esetében kapcsolódik, hozzáad egy fóliát a Megjelenítéskezelőhöz, majd áthelyezi a fóliákat az új csoportba.
Az aktuális térképet DWG-fájlként menti (rajzi objektumokba konvertálva az összes jellemzőt). Majd elmenti az összes Megjelenítéskezelő fóliát egy .layer fájlba, amely megosztható más AutoCAD Map 3D felhasználókkal, vagy feltölthető az Autodesk Infrastructure Map Server szerverre.
Ez a gyakorlat a 2. Gyakorlat: Automatizált AutoCAD parancsok részben módosított munkafolyamatot használja.
A munkafolyamat futtatása
- Nyissa meg a munkafolyamatot a 2. Gyakorlat: Automatizált AutoCAD parancsok részből a Munkafolyamat-tervezőben (ha még nincs megnyitva).
- Az Eszközök lap Munkafolyamat panelének listájában válassza ki a létrehozott munkafolyamatot.
- Kattintson a
(Munkafolyamat szerkesztése) gombra.
- A Munkafolyamat-tervezőben kattintson a
gombra. Zöld pipa jelenik meg minden munkafolyamat-lépés jobb felső sarkában. Ezek a pipák azt jelzik, hogy a program sikeresen végrehajtotta a műveletet.
- Zárja be a Munkafolyamat-tervezőt, ehhez kattintson a címsorban lévő x jelre.
A fóliákat a program hozzáadta a térképhez, valamint az új Megjelenítéskezelő csoporthoz. A program felkéri, hogy adja meg a DWG-fájl nevét és elérési útvonalát. A .layer fájlokat a program a műveletben megadott helyre menti el.

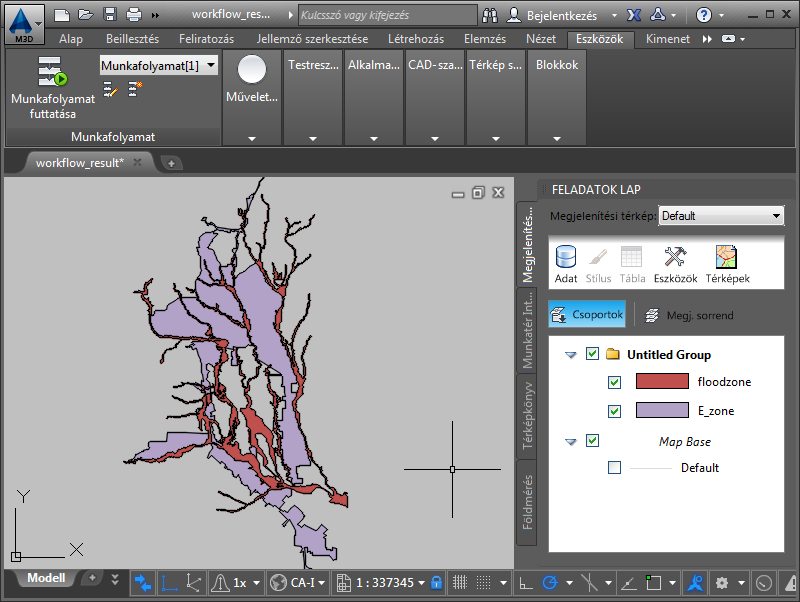

Az eredmény
A fóliákat hozzáadta a térképhez és eltárolta a létrehozott csoportban.
