Használja a puffert egy lekérdezésben, így megtudhatja, mely telkek esnek a puffer által kijelölt építési zónába. Ezután exportálja ezeket a telkeket egy SDF-fájlba, későbbi használatra.
Megjegyzés:
Ez a gyakorlat az előző gyakorlatokban készített és módosított AnalyzeMap1.dwg térképpel hajtható végre.
Az építési zónába eső telkek megkeresése
- A Megjelenítéskezelőben kattintson a jobb gombbal a Telkek fóliára, és kattintson az Adatok lekérdezése és szűrése parancsra.
- A Lekérdezés létrehozása párbeszédpanelen kattintson a Zoom - Terjedelem gombra a rajzablak zoomolásához a telkek fólia terjedelmére.
- A Lekérdezés létrehozása párbeszédpanelen kattintson a Keresés a térképen gombra és válassza A következő bármely részét érintő
Poligon parancsot. - Az Adja meg a hely határait promptban kattintson a Kijelölés gombra.

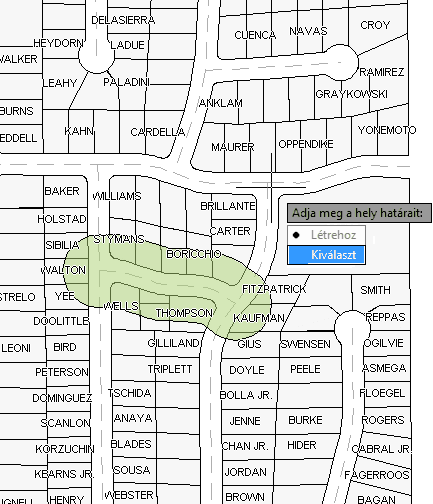

A promptban kattintson a Kiválasztás gombra. Kattintson a pufferre hogy kiválassza helyfeltételként.
- A „Válasszon objektumot” promptban kattintson a puffer poligonra.
- A Lekérdezés létrehozása párbeszédpanelen kattintson az OK gombra.
Az AutoCAD Map 3D szűri a telkeket, hogy csak az imént megadott pufferlekérdezésnek megfelelő telkeket mutassa.

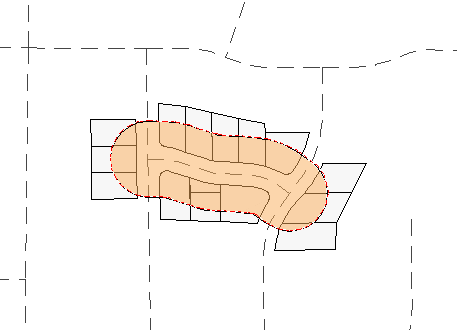

Ekkor csak a szűrési feltételnek megfelelő telkek jelennek meg a térképen.
Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Az építési zónában fekvő telkek exportálása SDF-fájlba című részhez.
