2. gyakorlat: Felület hozzáadása a szintmagasság adatok megtekintéséhez

A felületek olyan raszterfájlok, amelyek szintmagasság információkkal rendelkeznek. A tematizálás használatával elérheti, hogy a felületről leolvasható legyen a szintmagasság.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatban létrehozott AnalyzeMap1.dwg térképet használja.

Felület hozzáadása térképhez

1. Kattintson az Kezdőlap lapAdat panelKapcsolódás parancsra.
2. Az Adatkapcsolat ablak Szolgáltató adatkapcsolatai területén kattintson a Raszterkép vagy felület hozzáadása elemre és kattintson a Forrásfájl vagy -mappa sor melletti ikonra.
3. A Megnyitás párbeszédpanelen keresse meg az ENTERPRISE.dem fájlt és kattintson a Megnyitás gombra.

   Ott keresse ezt a fájlt, ahová a mintaadatokat másolta.

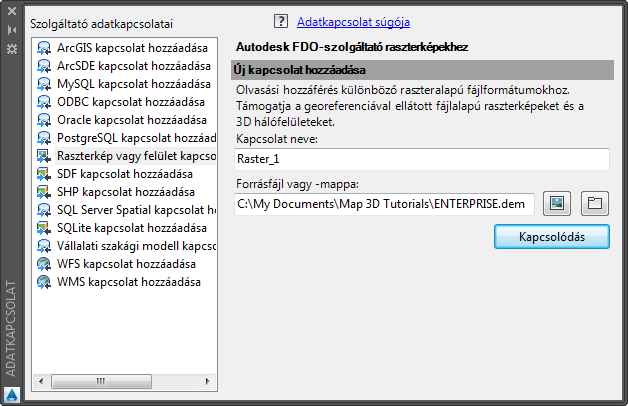

   Kapcsolódás felületfájlhoz az Adatkapcsolat ablakban.

4. Az Adatkapcsolat ablakban kattintson a Kapcsolódás gombra.
   Megjegyzés:

   A DEM-fájl koordináta-rendszere UTM27-10. Az AutoCAD Map 3D automatikusan átkonvertálja az adatokat a megadott koordináta-rendszerből a térkép koordináta-rendszerébe.

5. Kattintson a Hozzáadás a térképhez gombra.
6. Zárja be az Adatkapcsolat ablakot a felület megtekintéséhez a térképen.

Felület stilizálása

1. A Megjelenítéskezelőben válassza az ENTERPRISE fóliát, amely a felületet tartalmazza.
2. Kattintson a gombra.
3. Hozzon létre egy palettát a témához.
   • A Stílusszerkesztő Raszterstílus 0-Végtelen méretarány-tartományhoz területén kattintson a Stílus bejegyzésnél lévő lefelé mutató nyílra. Válassza a Téma elemet (akkor is, ha már ki van választva).

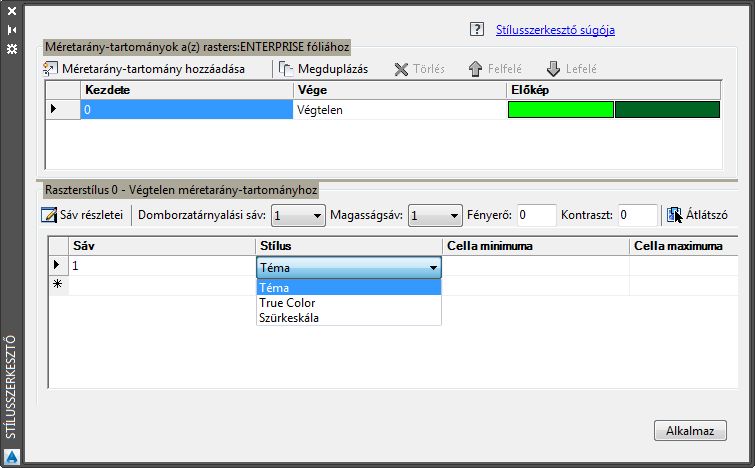

     Kattintson az első Stílus bejegyzésre, és válassza a Téma elemet.

   • A Téma párbeszédpanel Téma megadása területén kattintson a Paletta választógombra és jelölje be a USGS National Map paletta jelölőnégyzetet.

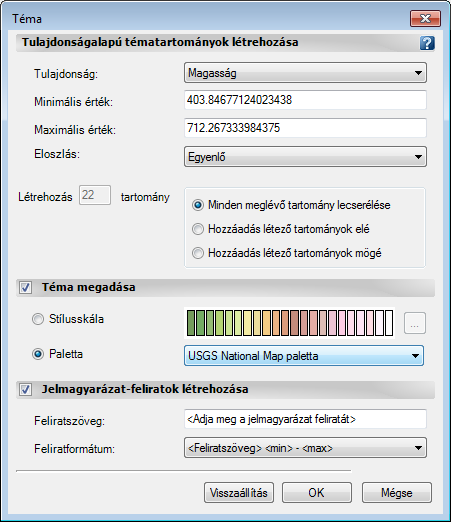

     Válassza az USGS National Map palettát a felület témájaként.

   • Kattintson az OK gombra, majd kattintson az Alkalmaz gombra. Zárja be a Stílusszerkesztőt.
4. Alkalmazzon torzítást a magasságbeli különbségek hatékonyabb érzékeltetéséhez.
   • A térkép alatti állapotsorban kattintson a Magassági torzítás melletti lefelé mutató nyílra.
   • Válassza a listából a 25x torzítást.

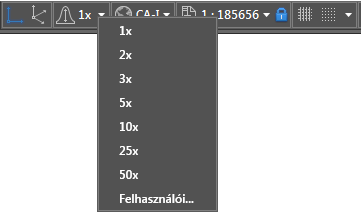

     Állítsa be a Magassági torzítás értékét 25x értékre.

5. Szintvonalak hozzáadása topográfiai térkép létrehozásához.

   A szintvonalak az azonos szintmagasságban lévő pontokat kötik össze. Minden vonal egy adott magasságot jelöl a felület adott helyén, amely megkönnyíti a 3D felülettel megadott terep egyértelművé tételét és elemzését a megtekintő számára.

   • A Megjelenítéskezelőben kattintson a jobb gombbal egy felületfóliára, és kattintson a Szintvonal fólia létrehozása parancsra.

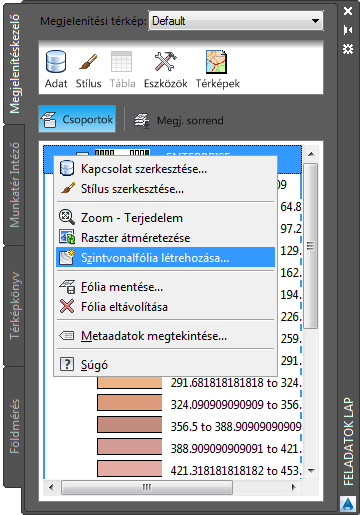

     A szintvonalak létrehozásához kattintson a Megjelenítéskezelőben a jobb gombbal a felületfóliára.

   • A Szintvonal generálása párbeszédpanel Alapszintköz listájában válassza a 20 értéket.
   • A Mértékegység beállítást hagyja Méter egységben.
   • A Fő szintvonal listában válassza a 4 értéket. Ettől a beállítástól minden negyedik szintvonal vastagabb lesz.
   • Jelölje be a Magasság feliratozása jelölőnégyzetet. Ez a beállítás csak a főszintvonalakat (vastag) látja el feliratokkal.
   • A Szintvonal létrehozása mint mezőben válassza a vonallánc lehetőséget.

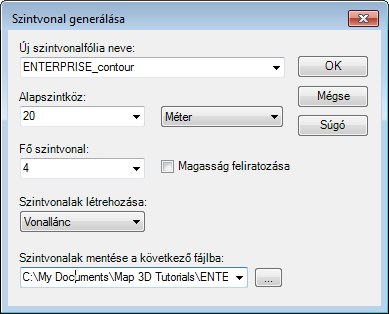

     A Szintvonal generálása párbeszédpanel beállításai

   • Kattintson az OK gombra.

Megjegyzés:

A közbeeső szintvonalakat a Stílusszerkesztőben feliratozhatja az új szintvonalfólia (nem a felületfólia) stílusának módosításával. Ezzel a módszerrel módosíthatja a szintvonalak színét és stílusát is.

• Válassza ki a szintvonalfóliát a Megjelenítéskezelőben, majd kattintson a Stílus gombra.
• A Stílusszerkesztőben kattintson a Jellemzőfelirat melletti „IsMajor=False” gombra.
• Kattintson a Felirat hozzáadása lehetőségre.
• Válassza a Magasság lehetőséget a felirat Szöveges tartalmaként.
• Kattintson az Alkalmaz gombra, majd kattintson a Bezárás gombra.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Folyó-fólia felületre vetítése részre.
