Az AnnotationTutorial.dwg rajz telekfóliája egy térinformatikai jellemzőosztály. A tényleges adatok egy Parcels.sdf nevű SDF-fájlban találhatók. A térkép kapcsolódik ehhez a fájlhoz, és megjeleníti a térképen található földterületek geometriáját és adatait. A telkek stílusát bármilyen módon beállíthatja. A stílus nem befolyásolja magát az adattárat. A program a térképben menti a stílust az adattárhoz való csatlakozással kapcsolatos információkkal együtt.
A rajzi objektumok feliratozásával szemben a jellemzőosztály minden jellemzője kap feliratot. Nem kell egyenként kijelölni a jellemzőket.
Ebben a gyakorlatban a Stílusszerkesztőt használhatja a címkék hozzáadásához a telkekhez.
Ehhez a gyakorlathoz szükség lesz az 1. Gyakorlat: Feliratozás sablonok részben módosított térképre.
Jellemzők feliratozása stílus használatával
- Nyissa meg az előző leckében módosított és mentett térképet.
A Mentés másként paranccsal új néven mentette a térképet.

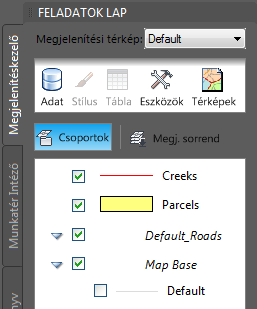

- A Feladatok lapon váltson a Megjelenítéskezelő elemre, ha még nem jelent meg.
A Megjelenítéskezelő lap az aktuális térkép fóliáit jeleníti meg.

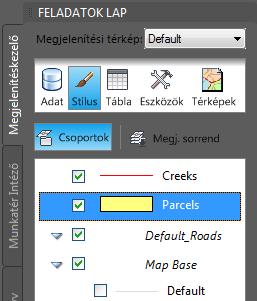

- Jelölje ki a Telkek fóliát, majd kattintson a Stílus gombra.
Kattintson a Telkek fóliára, majd kattintson a Stílus gombra.
- A Stílusszerkesztőben kattintson a Jellemzőfelirat területen található cellára az ablak alsó részén.

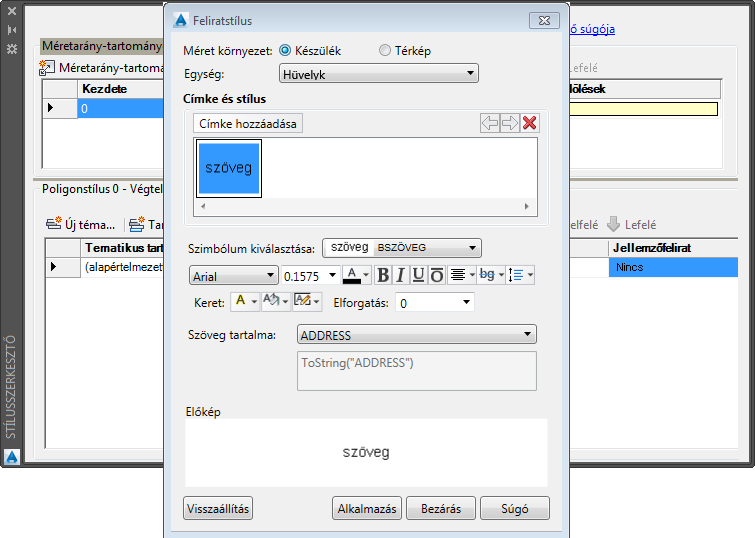

- A Felirat stílusa párbeszédpanelen tegye a következőket:
- Kattintson a Felirat hozzáadása lehetőségre.
- A Háttér színe beállításnál válasza a Nincs szín lehetőséget
- A Szöveges tartalom beállításnál válassza az Address elemet.
- .
Kattintson a Jellemzőfelirat elem alatti cellára. Adja meg a feliratban megjeleníteni kívánt tulajdonságot és egyes stílusbeállításokat.
- Kattintson az Alkalmaz gombra, majd kattintson a Bezárás gombra.
- Zárja be a Stílusszerkesztőt.
A feliratok megjelenítik a házszámokat a térképen szereplő telkeken.
A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Címkék pontosítása kifejezés használatával részre.
