2. gyakorlat: A feliratok pontosítása kifejezések használatával

A feliratok mutatják a telkek házszámát, de az utcaneveket nem. Egy kifejezés segítségével összefűzheti (kombinálhatja) a két tulajdonságot. Ebben az esetben a címet (házszámot) és az utca nevét kell összefűzni. Az \n kifejezés használatával helyezhet el egy sortörést, és hozhat létre többsoros feliratot.

Megjegyzés:

Ehhez a gyakorlathoz szükség lesz az 1. Gyakorlat: Feliratjellemzők stilizálása részben szerkesztett térképre.

A feliratok pontosítása kifejezések használatával

  1. Jelölje ki a Telkek fóliát, majd kattintson a Stílus gombra.

    Kattintson a Telkek fóliára, majd kattintson a Stílus gombra.

  2. A Stílusszerkesztőben kattintson a Jellemzőfelirat területen található cellára az ablak alsó részén.

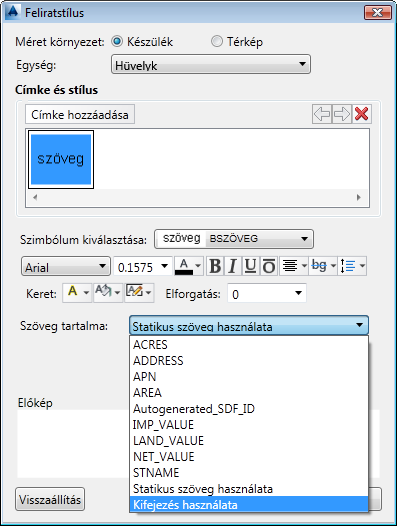

  3. A Feliratstílus párbeszédpanelen, a Szöveges tartalom beállításhoz válassza a Kifejezés használata lehetőséget

    Görgessen le a Szöveges tartalom lista aljára a Kifejezés használata lehetőséghez.

  4. A Kifejezések létrehozása/módosítása ablakban törölje az aktuális kifejezést, így az ablak üres.
  5. Kattintson a SzövegfüggvényConcat elemre.

    A program egy kifejezést szúr be. Két tulajdonság-helyőrzővel rendelkezik.

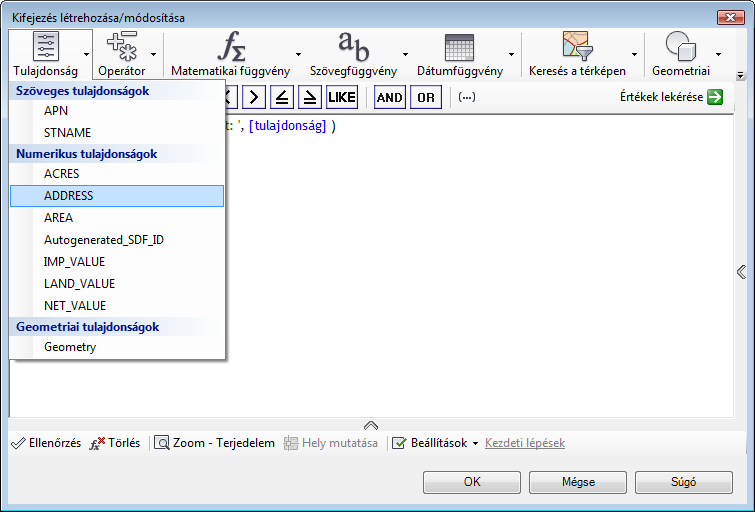

  6. Az első tulajdonságbejegyzés lecseréléséhez válassza ki azt, majd kattintson a Tulajdonság elemre a Kifejezések létrehozása/módosítása ablak tetején. Jelölje ki a telek címének számértékét.

    A kifejezésben a kijelölt tulajdonság jelenik meg a helyettesítő helyett.

  7. Helyezze a kurzort az ADDRESS tulajdonságot követő vessző után.
  8. Írja be a '\P', kifejezést, hogy a címszám után új sorba lépjen.

    Írja be a bejegyzést pontosan úgy, ahogy megjelenik, aposztrófokkal a /P kifejezés körül, győződjön meg róla, hogy nagybetűvel írta a P-t, valamint, hogy tett vesszőt a lezáró idézőjel után.

  9. Kattintson a Szövegtulajdonság bejegyzésre, majd válassza a Tulajdonság megadása lehetőséget.
  10. Jelölje ki az STNAME szövegtulajdonságot.
  11. Törölje a szögletes zárójeleket és a három pontot a zárójelen belül, valamint az utolsó vesszőt.
  12. Kattintson az Ellenőrzés gombra (a párbeszédpanel alján) a kifejezés érvényességének biztosításához.
  13. Kattintson az OK gombra a Kifejezés létrehozása/módosítása párbeszédpanelen.
  14. Kattintson az Alkalmaz gombra, majd a Bezárás gombra a Felirat stílusa párbeszédpanelen, majd zárja be a Stílusszerkesztőt.
  15. Közelítsen rá a város közepén levő lóhere alakú csomópontot körülvevő területre.

Az eredmény

Az utcák (rajzi objektumok) megjelenítik a sebességhatárokat, és a telkek (térinformatikai jellemzők) megjelenítik a teljes címeket.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Szöveg megjelenítése görbe mentén részre.
