A Jellemzőosztály lapon is leképezhet AutoCAD rajztulajdonságokat az SDF jellemzőosztályokban lévő tulajdonságokra. Ha színnel, vonalvastagsággal vagy vonaltípussal jelölte egy fólia objektumjellemzőit, képezze le ezen tulajdonságokat a jelölt jellemzőkre. Ebben a rajzban színt képez le egy vízvezetékméretre. Leképezheti mindegyik vízvezetékszínt egy-egy különálló jellemzőtulajdonságra.
Ehhez a feladathoz szükség lesz a DWGMap.dwg térképre, melyet az 1. Gyakorlat: Eredeti rajzfóliák vizsgálata részben már megnyitott és módosított.
Rajzi tulajdonságok leképezése jellemzőosztály-tulajdonságokká
- Az Exportálás párbeszédpanel Jellemzőosztály lapján kattintson a Vízvezetékek Jellemzőosztály cellájára.
- Kattintson a cellában megjelenő
gombra. - A Jellemzőosztály tulajdonságleképezése - Vízvezetékek párbeszédpanelen kattintson az Attribútumok kiválasztása gombra.
- Bontsa ki a lista tetején lévő Tulajdonságok elemet.
- Válassza a SZÍN elemet, és kattintson az OK gombra.
- A Jellemzőosztály tulajdonságleképezése - Vízvezetékek párbeszédpanelen a SZÍN Jellemzőosztály tulajdonságok cellájában cserélje le az aktuális értéket (szín) a Méret lehetőségre.
Az exportált SDF-fájlban a SZÍN tulajdonsággal rendelkező vízvezeték objektumok ehelyett Méret tulajdonsággal rendelkeznek.
- Kattintson a .SZÍN cellára a gomb megjelenítéséhez.
- Kattintson a .SZÍN gombra.
- Az Új tulajdonság-adattípus párbeszédpanelen módosítsa az Adattípust String típusúra, és kattintson az OK gombra.
Az új Méret tulajdonság értéke szöveg karakterláncból áll.

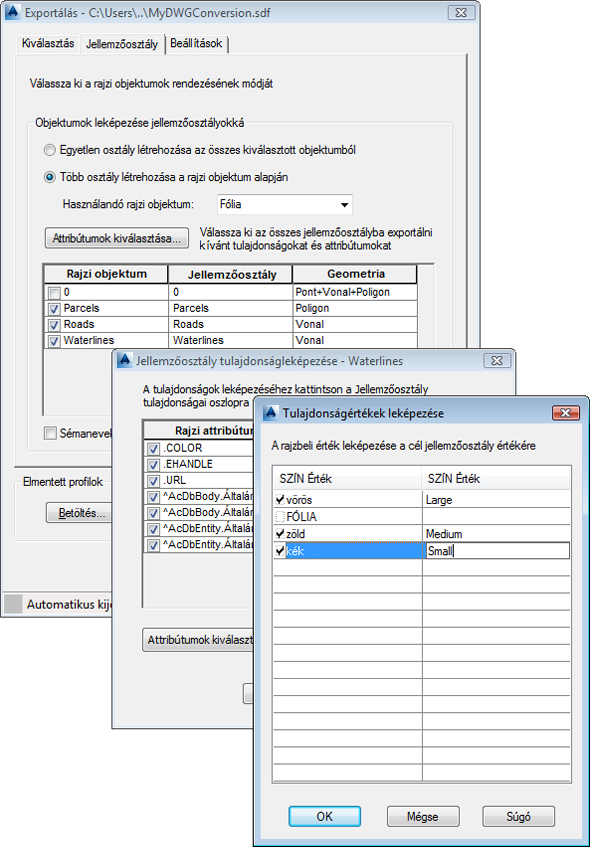

- A Tulajdonságértékek leképezése párbeszédpanelen jelölje be a piros, zöld, illetve kék jelölőnégyzeteket (a párbeszédpanel bal oldalán).
Határozza meg, mit jelentenek az egyes színek. A beírt szöveg karakterlánc az egyes vízvezetékek Méret tulajdonságának értéke. A vörös vonalak Nagy vízvezetékekké válnak az SDF-fájlban.
- Osztályozza a vízvezetékméreteket kicsiként, közepesként és nagyként. Használja a következő táblázatot útmutatóként:
Szín Méret Vörös Nagy Zöld Közepes Kék Kicsi
Képezze le a .SZÍN tulajdonság értékeit a jellemzőosztály-tulajdonságokra.
- Kattintson az OK gombra kétszer, hogy visszatérjen az Exportálás párbeszédpanelhez.
- Hagyja nyitva az Exportálás párbeszédpanelt a következő gyakorlathoz.
A gyakorlatok folytatásához lépjen tovább a 6. Gyakorlat: Rajzfóliák exportálása SDF formátumba - Exportálás beállításainak megadása részre.
