2. gyakorlat: Rajzfájl csatolása

A Megjelenítéskezelőt használhatja az AutoCAD rajzfájlok csatolására.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatban készített build_map1.dwg térképet használja fel.

Oktatóvideó

Ha csatlakozott az internethez, kattintson a képen lévő nyíl gombra, így megtekintheti, hogyan csatolhat hozzá a térképéhez AutoCAD rajzokat. Az eljárás lépéseit megtalálja a videó alatt.

AutoCAD rajzfájl csatolása

1. Másolja a mintafájlokat a Dokumentumok egyik mappájába, ha eddig még nem tette meg.
   Megjegyzés:

   A Dokumentumok mappa helye az operációs rendszertől függően változik. A Microsoft Windows XP esetében ez általában a C:\Dokumentumok mappa. A Microsoft Vista esetében ez a C:\Documents and Settings\Administrator\My Documents\Map 3D Tutorials mappa lehet.

2. A build_map1.dwg fájlban az alkalmazás ablakának tetején található szalagon kattintson a Kezdőlap Adat Csatolás elemre.

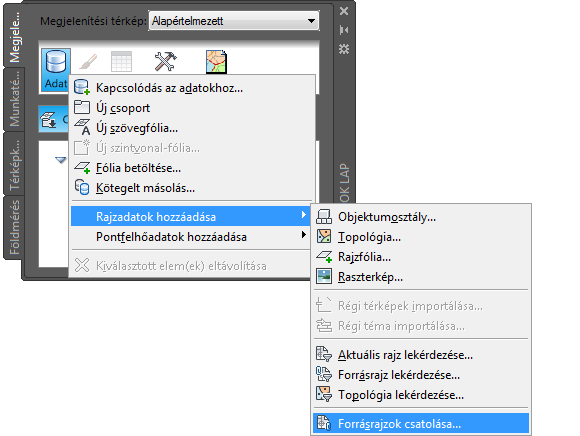

   A Megjelenítéskezelőt is használhatja a rajzfájlok csatolására.

3. A Rajzkészlet megadása/módosítása párbeszédpanelen kattintson a Csatol gombra.
4. Keresse meg a Dokumentumok mappában lévő mappát, ahova a mintafájlokat másolta, és válassza a Counties.dwg fájlt.
5. Kattintson a Hozzáadás, majd az OK gombra.
6. A Rajzkészlet megadása/módosítása párbeszédpanelen kattintson az OK gombra, hogy a rajzfájlt a térképhez csatolja.

   Rajz csatolásakor az nem jelenik meg a Megjelenítéskezelő listában, sem a térképen. Azonban listázva van a Feladatok lap Munkatér Intéző lapján az Aktuális rajz területen.

   A térképen használt rajzokból objektumokat „kérdez le”, ahogyan a következő gyakorlatban láthatja.

7. Mentse a munkáját. Kattintson a Mentés máskéntAutoCAD rajz elemre.

A gyakorlatok folytatásához lépjen tovább a 3. Feladat: Rajzi adatainak lekérdezése részre.
