Ha objektumosztály alapján hoz létre egy objektumot, az új objektum örökli az objektumosztály alap tulajdonságait, azok alapértelmezett értékeivel. Szükség szerint módosíthatja az értékeket.
Amikor DWG-fájlból kérdez le objektumokat egy térképre, minden stilizálási információ elveszik. Mivel a pontok nincsenek stilizálva, nem láthatja azokat az új térképen. A jelpontok megtekintéséhez rendeljen pontstílust a térképhez.
Ha már láthatók a jelek, a Jelek objektumosztállyal hozhat létre szimbólumokat.
Pontstílus hozzárendelése a térképhez
- Ha az előző gyakorlatban létrehozott ObjectClass.dwg fájl már nincs nyitva, nyissa meg. Kattintson a
MegnyitásRajz parancsra. - Pontstílus hozzárendeléséhez a parancssorba írja be a ddptype parancsot, majd nyomja le az Enter billentyűt.

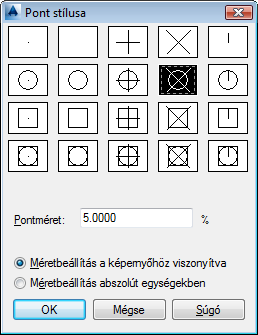

- A Pontstílus párbeszédpanelen válassza valamely pontstílust a második sorban. Használhatja az alapértelmezett pontméret-beállításokat.
Válasszon pontstílust a jelekhez.
- Kattintson az OK gombra.
Jelek objektum létrehozása
- Nagyítsa ki a térképet, amíg nem látja tisztán a jelpontokat.
- A Feladatok lap Munkatér Intéző lapján kattintson a jobb gombbal a Jelek objektumosztályra, majd kattintson az Osztályozott objektum létrehozása elemre.
Kattintson a jobb gombbal a megfelelő objektumosztályra, hogy objektumot hozzon létre ebben az osztályban.
- Kattintson a térkép egy helyére a ponthoz.
- Nyomja le az Esc billentyűt a létrehozási művelet befejezéséhez.
- Az új Jelek objektum tulajdonságainak megadásához jelölje ki a pontot, kattintson rá a jobb gombbal, és kattintson a Tulajdonságok parancsra.

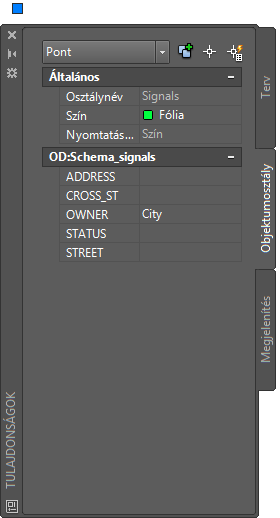

A Tulajdonságok palettával tekintheti meg vagy módosíthatja az új objektum tulajdonságait.
A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Osztályozott objektumok szerkesztése részre.
